3 цикл

14.Проверить изоляционную панель при наличии повреждений обгорания и короблений, панель выбраковывают. Асбестоцементные плиты перед установкой пропитывают лаком и компаундом;

15.Проверить пружинистые шайбы, при ухудшении пружинистых свойств шайбы меняют;

16.Проверить плотность вхождения ножей в губки. Щуп толщиной 0.5мм должен входить в пространство между губками не более чем на 6мм;

17.Измерить сопротивление изоляции рубильника между полюсами и корпусом, между полюсами различных фаз по схеме(рисунок 4).

Рисунок 3. Схема проверки одновременности включения ножей рубильника

QS1

Рисунок 4. Схема измерения изоляции рубильников

51

Таблица 1. Данные по дефектации рубильника.

Содержание отчета.

1.Тема и цель работы.

2.Кратко записать в отчет теоретические сведения работы.

3.Привести необходимые рисунки и таблицу.

4.Выводы о проделанной работе.

Контрольные вопросы

1.Назовите типы рубильников по виду привода;

2.Расшифруйте рубильники Р 2, Р 3.2, РБ 2.6, РБ 2.4,РПБ 3.1

3.Когда выбраковываете ножи рубильников?

4.Когда выбираются рубильники на 400А и 600А;

5.В каких пределах допускаются изгиб ножей?

6.В каких пределах допускается равномерное вхождение ножей в контрольные губки?

52

Лабораторная работа №19

ТЕМА: Текущий ремонт автоматических выключателей

ЦЕЛЬ РАБОТЫ: Приобрести практические навыки по выполнению ТО и ТР, уметь проводить дефектовку деталей и испытание для автоматических выключателей А3100, АП50, АЕ200.

ВРЕМЯ ВЫПОЛНЕНИЯ РАБОТЫ: 2 часа.

Место выполнения работы:

Лаборатория “Эксплуатация и ремонт электрооборудования и средств автоматизации”.

Дидактическое и методическое обеспечение:

Стенд ПЗА, мегомметр, соединительные провода

Внеурочная подготовка

1.Повторить устройство и назначение автоматических выключателей.

2.Записать все аварийные режимы работы электрооборудования, перечислить какие защитные устройства от них защищают.

53

3.Изучить правила техники безопасности при выполнении работы.

4.Изучить ход выполнения практических занятий. Зарисовать необходимые рисунки и начертить таблицы.

Работа на уроке

1.Выполнить проверку тепловых и электромагнитных расцепитлей автоматических выключателей.

2.Определить время срабатывания реле.

3.Убрать рабочее место.

4.Составить отчет и сделать заключение о проделанной работе.

Методические указания практической работы

Теоретическое обоснование

В сельском хозяйстве большое распространение получили установленные автоматические выключатели, используемые для защиты электроустановок от коротких замыканий и перегрузок, а также для нечастых оперативных коммутаций электрических цепей.

Теоретические сведения.

Автоматический выключатель АП50 для защиты электроустановок от перегрузок и КЗ для нечастых включений и отключений электрических цепей, а также для пусков и защиты электродвигателей. Рассчитан на эксплуатацию при температуре окружающей среды от -10 до +40 С и относительной

54

влажности воздуха до 80% в закрытых помещениях. Состоит из корпуса, дугогасительных камер, механизма управления, коммутирующего устройства, расцепитлей в блок – контактов.

Выключатели изготавливаются: двух- и трехполюсные, с электромагнитными расцепителями и тепловыми (исполнение МТ), или только тепловыми расцепителями (исполнение Т), или только с электромагнитными расцепителями (исполнение М), без расцепителей на номинальный ток 50А.

Автоматический выключатель серии А3100 для защиты электроустановок

при коротких замыканиях и перегрузках , а также для нечастых оперативных коммутаций силовых электрических цепей. Применяют в закрытых электроустановках. Имеет пластмассовый кожух в виде основания и крышки, дугогасительной камеры, механизм управления, расцепитель максимального тока.

Техника безопасности при выполнении работы.

К выполнению лабораторной работы допускаются лица, получившие допуск по работе и прошедшие инструктаж на рабочем месте.

При проведении лабораторной работы необходимо строго соблюдать правила техники безопасности при эксплуатации электрических машин и аппаратов. Перед началом сборки схемы необходимо убедиться в том что все защитные автоматы находятся в выключенном состоянии. Перед включением схемы следует проверить, не прикасается ли кто-то к токоведущим частям. Если в схеме требуется сделать какие либо изменения то схема должна быть обесточена и перед включением проверена преподавателем. При приближении к вращающимся частям необходимо соблюдать осторожность.

Категорически запрещается:

подавать напряжение на рабочее место без разрешения преподавателя;

55

касаться руками неизолированных проводов и соединительных контактов;

брать недостающие проводники с других столов;

приносить оборудование с других столов;

оставлять пометки на столах и оборудовании.

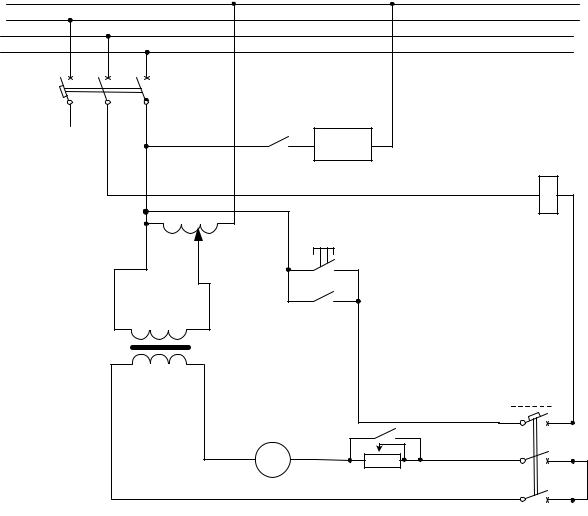

56

Содержание отчёта

1.Титульный лист установленного образца.

2.Необходимые рисунки и таблицы.

3.Вывод проделанной работы.

Контрольные вопросы.

1. Как выполняется проверка электромагнитных расцепитлей для автоматов

А3110 ?

2.Обьясните технологию обслуживания автоматических выключателей ? 3.Какие виды защит в автоматических выключателях вы знаете и от чего они

защищают?

4.Как выполняется регулировка тепловых элементов магнитных пускателей? 5.Для чего служат автоматические выключатели ?

57

ЛИТЕРАТУРА

1.Правила устройства электроустановок. -М.: Энергоатомиздат, 1987

2.Система планово-предупредительного ремонта и технического обслуживания электрооборудования сельскохозяйственных предприятий. -М.: Агропромиздат, 1987

3.Эксплуатация и ремонт электроустановок. / Под редакцией Пястолова А.А.-М.: Колос, 1976

4.Эксплуатация и ремонт электроустановок. / Под редакцией Пястолова А.А.-М.: Колос, 1984

5.Таран В.П., Андриец В.К., Синельников А,В. Справочник по эксплуатации электроустановок. -М.: Колос, 1984

6.Янукович Г.И., Янукович Д.Г., Ермолаев В.С. Эксплуатация и ремонт сельскохозяйственного электрооборудования. -Мн.: Ураджай, 2000

7.Шпаков Л.И. Электрооборудование тракторов, комбайнов и автомобилей.: Высшая школа, 1978

8.Федорчук А.И, Филянович Л.П., Милаш Е.А. Охрана труда приэксплуатации электроустановок. -М.: Ураджай, 2001

9.Пястолов А.А., Мешков А.А., Вахрамеев А.Л. Монтаж, эксплуатация и ремонт электрооборудования. -М.: Колос, 1981

10.Баран А.Н., Качан Н.Г., Шедько А.М.Технология электромонтажных работ. -Мн.: Дизайн ПРО, 2000

58

Образец оформления титульного листа отчета по лабораторной работе.

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БУДА-КОШЕЛЁВСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНОТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

дисциплина «Эксплуатация и ремонт электрооборудования и средств автоматизации»

О ТЧ Ё Т

п о л а б о р а т о р н о й р а б о т е № 1

ТЕМА: ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, РЕМОНТ И ИСПЫТАНИЕ ПУСКОВОЙ АППАРАТУРЫ.

Цель работы: Провести техническое обслуживание, ремонт и испытание заданной пусковой аппаратуры.

Оборудование: Магнитные пускатели, кнопочный пост, стенд МИИСП, предохранители, комплекты плавких вставок, тепловые реле, УВТЗ, ФУЗ, позисторы, кварцевый песок, Уайт-спирт, магазин сопротивлений, подогреваемая ёмкость с трансформаторным маслом, шкурка шлифовальная.

Выполнил: В.С. Иванов,Гр.71Э.

Принял: П.М. Петров

2010г
