Так как удельный вес жидкости в манометре γ определяется по справочным таблицам, которые составлены, как правило, с точностью значительно большей, чем точность определения величины разности отсчетов по уровням жидкости в трубках манометра h, то погрешностью определения удельного ве-

са ∆γ обычно пренебрегают, т. е. полагают, что ∆γ = 0.

Относительная погрешность измерения давления определяется по

Точность измерения можно увеличить, если трубку прибора вместе со шкалой установить наклонно (пунктир на рисунке 2.1, в). В этом случае разность отсчетов определяет не превышение одного уровня жидкости над другим h, а длину столбика жидкости в манометре l = h /sin б.

Поэтому при одном и том же давлении, а, следовательно, и h, длина l увеличивается обратно пропорционально синусу угла наклона трубки к горизонту. Соответственно, будет уменьшаться относительная ошибка измерения, так как абсолютная сохраняется.

При sin < 0,2 мениск растягивается вдоль трубки и точность отсчетов понижается. Поэтому дальнейшее увеличение наклона трубки нецелесообразно.

Преимущество жидкостных приборов для измерения давления: а) высокая точность измерения; б) простота конструкции.

Недостатки:

а) малая механическая прочность; б) малейшая вибрация резко снижает точность измерения;

в) косвенный метод измерения давления; г) низкий верхний предел измеряемого давления.

21

Показывающие приборы с упругим чувствительным элементов для измерения давления (рисунок 2.2) имеют чувствительный элемент в виде упругой мембраны (мембранной коробки) или изогнутой трубки.

Шкала показывающих приборов градуируется в МПа или в кПа (ранее кгс/см2), т. е. в единицах давления. Для манометров верхний предел избыточного давления изменяется от 0,06 МПа до 1 000 МПа, для вакуумметров нижний предел вакуумметрического давления составляет 0,06 МПа или 0,1 МПа. Мановакуумметры имеют нижний предел избыточного давления 0,1 МПа, а верхний — изменяется от 0,06 до 4 МПа.

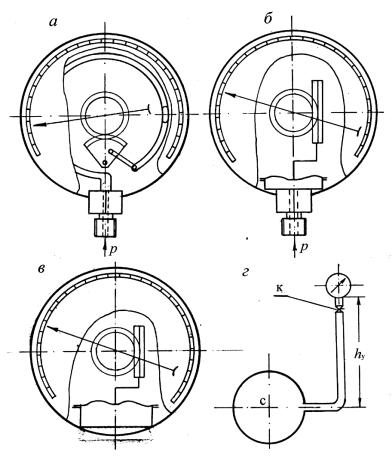

Рисунок 2.2 — Принципиальные схемы показывающих приборов для измерения давления: а — пружинный манометр (вакуумметр); б — мембранный манометр (вакуумметр); в — мембранный барометр; г — схема подключения прибора (к — трехходовой кран)

По ГОСТ 2405–90 рабочий предел измерений избыточного давления должен быть равен:

–(75 или 100) % от верхнего предела шкалы — при постоянном давлении;

–(66 или 88) % от верхнего предела шкалы при переменном давлении.

22

Рабочий предел измерений вакуумметрического давления равен верхнему пределу шкалы прибора.

Под постоянным понимается давление, которое изменяется со скоростью не более 1 % от диапазона измерений по шкале прибора в секунду.

Допускается измерять переменное давление, если скорость его изменения не превышает 10 % от диапазона измерений по шкале прибора в секунду.

Запрещается измерять резкоизменяющееся давление. Вибрация и тряска должны отсутствовать (для этих случаев выпускаются приборы в виброустойчивом исполнении).

Для уменьшения колебаний стрелки, вызванных указанными причинами, приборы подключаются при помощи гибких шлангов и оборудуются демпферами, например, в виде диафрагмы с малыми отверстиями, которая устанавливается в трубке для отбора давления, капилляра или воздушного колпака.

На циферблате прибора указываются:

–единица измерения;

–класс точности или максимальная погрешность прибора;

–знак «–» (минус) впереди числа, обозначающего верхний предел вакуумметрического давления;

–наименование среды при специальном исполнении прибора (например, «кислород – маслоопасно»);

Ж— для жидкой среды;

Г — для газообразной среды.

Например, ОБМВ 1-160 ГОСТ 8625–85: ОБ — образцовый; МВ — мановакуумметр;

160 — наружный диаметр корпуса прибора в мм. Преимущества показывающих приборов:

а) большие пределы измерения давления;

23

б) относительно высокая механическая прочность; в) удобство прямого измерении.

Недостатки:

а) сложность изготовления; б) меньшая точность;

в) «старение» упругого элемента, вызывающее необходимость регулярной поверки.

Грузопоршневые манометры обладают высокой точностью, используются как образцовые для поверки технических и лабораторных приборов.

Электрические манометры применяются для дистанционного измерения давления и в системах автоматического регулирования.

При измерении давления жидкости прибором, смещенным на высоту hу от точки измерения (рисунок 2.1, б и 2.2, г), показания прибора будут содержать систематическую погрешность. Для учета этой погрешности необходимо помнить, что показывающие приборы измеряют давление в своем штуцере, а жидкостные — на границе нему жидкостью, налитой в манометр, с жидкостью, давление которой измеряется. Абсолютная систематическая погрешность вычисляется по основному закону гидростатики:

гдеγж — удельныйвесжидкости, заполняющейсоединительнуютрубкуприбора. Если величина hу направлена от точки измерения давления вверх, то она является положительной (рисунок 2.2, г), а если вниз, то — отрицатель-

ной (рисунок 2.1, б).

С учетом указанного интересующее давление, например, в центре ре-

Если измеряется давление газа или им заполнена соединительная трубка, то показания прибора, установленного в любом месте, будут практически соответствовать измеряемому, так как удельный вес газа очень мал. Поскольку труб-

24

ки обычно непрозрачные, то трудно установить среду, которая их заполняет. Поэтому правилами измерений предусматривается обязательное заполнение соединительных трубок жидкостью, давление которой измеряется. Для этого приборы должны быть оборудованы трехходовыми кранами (рисунок 2.2, г), а вакуумметры, кроме этого, еще трубкой, которая подключается к крану и погружается в жидкость, давлениекоторойизмеряется.

Перед началом измерения трехходовые краны открываются, и соединительные трубки заполняются жидкостью. После этого кран ставится в положение, соответствующее подключению прибора, и проводятся измерения.

Порядок выполнения работы

1. Ознакомиться с установкой:

а) записать в таблицу 2.1 сведения о приборах, используемых для измерения давления — тип прибора, вид жидкости в приборе;

б) изучить порядок снятия отсчетов по приборам и записать в соответствующих местах таблицы 2.1 единицы измеряемых величин, соответствующие шкалам приборов;

в) установить с помощью поршня наибольшее возможное давление — выводить уровень жидкости за пределы шкалы категорически запрещается.

2. Произвести измерения:

а) сделать отсчеты и записать их для двух приборов, у которых вид жидкости известен, в таблице 2.1;

б) полученные результаты предъявить преподавателю и получить разрешение на продолжение работы;

в) получив разрешение, с помощью поршня уменьшить давление и выполнить работы, указанные в пункте 3, а; общее число измеренных давлений должно соответствовать числу студентов, работающих на данной установке;

г) измерить с помощью барометра абсолютное атмосферное давление ратм и записать в таблице 2.1.

25

3. Определить для двух приборов, в которых используются известные жидкости:

а) γ — удельный вес и ρ — плотность — по справочным материалам, (приложение 1);

б) h — разность отcчетов по уровням жидкости в манометрах, с помощью формулы (2.4, б);

в) ри — измеряемое избыточное давление — по формуле (2.4);

г) ∆h — максимальную абсолютную погрешность (граничное значение неисключенной погрешности) измерения разности отсчетов;

д) ∆p — максимальную абсолютную погрешность косвенного измерения из-

быточного давления по формуле (2.5);

е) дp — относительную погрешность измерения в %, используя формулу (2.8);

ж) раб — измеренное абсолютное давление по формуле (2.3).

4.Округлить полученные результаты в соответствии с правилами, изложенными в пункте 2.4, и записать в таблице 2.1.

5.Сделать выводы о точности применяемых приборов.

Таблица 2.1 —Результаты измерения давления

1)отсчет по шкале барометра, с указанием единиц, соответствующих его шкале.

2)абсолютное атмосферное давление с указанием единиц, принятых для предоставления результатов измерения.

26

2.2 Практическое занятие «Эпюры гидростатического давления»

Основные сведения

Эпюрой гидростатического давления называется график, показывающий величину давления в каждой точке рассматриваемой фигуры.

Давление определяется с помощью основного уравнения гидростатики:

где р — гидростатическое давление в рассматриваемой точке; р0 — давление на заданной поверхности;

h — глубина погружения рассматриваемой точки от поверхности, на которой давление равно ро;

γ — удельный вес жидкости.

При построении эпюры ординаты давления, изображаемые стрелками в стандартном масштабе откладываются по нормали к поверхности со стороны нагрузки (стрелочки должны упереться в рассматриваемую фигуру).

Если фигура плоская, то пересечение эпюры и данной фигуры вертикальной плоскостью будет изображаться отрезками прямой линии. Поэтому для построения соответствующего графика достаточно определить давление в двух точках: на концах отрезка, представляющего сечение рассматриваемой фигуры. Такой график также называют эпюрой давления. При построении эпюры удобнее использовать избыточное давление.

Пример расчета

Требуется построить эпюру давления воды на боковую стенку открытого резервуара, образованную двумя прямоугольниками длиной l = 1 м, а горизонтальные основания, расположенные перпендикулярно, имеют ширину В = 2 м (рисунок 2.3).

27

Порядок расчета.

1.Для построения эпюры прежде всего намечаются точки, в которых необходимо вычислить давление.

2.Рассматриваемая поверхность в данном примере представляет собой два прямоугольника, у которых одно основание общее, поэтому достаточно определить давление только в точках 1, 2 и 3.

3.В нашем случае резервуар открытый, следовательно, на свободную поверхность воды действует давление атмосферы, т. е. учитывая, что в расчете будет использоваться избыточное давление р1 = ратм (изб) = 0.

4.В точках 2 и 3 давление вычисляется по формуле (2.4), соответственно

p2 = p1 + гh1−2 = 0 +lгsin60o = 0 +1×9,81×0,866 =8,5кПа; p3 = p2 + гh2−3 =8,5 + 9,81×1 =18,3кПа.

5. Выбираются масштабы для ординат давления, а так же геометрический для схемы рассматриваемой фигуры, и строится эпюра. На рисунке 2.3 эпюра показана в виде сечения вертикальной плоскостью.

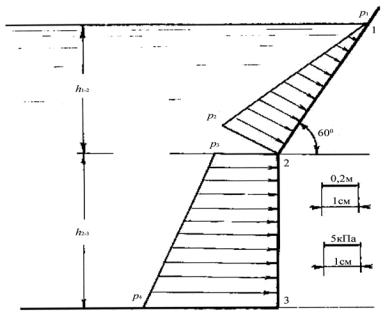

Рисунок 2.3 — Эпюра гидростатического давления

28

дач условие равновесия рассматриваемой фигуры определяется разностью гидростатического давления, действующего внутри резервуара, и давления окружающей среды (обычно атмосферного), действующего на данную фигуру снаружи резервуара. Поэтому в таких случаях использование в расчетах избыточного давления позволит значительно сократить расчеты.

3. Когда по условиям задачи требуется определить момент силы гидростатического давления, расчеты упростятся, если вычислять не силу гидростатического давления не по формуле (2.10), а ее составляющие:

Fп — силу, которая возникает в результате давления на граничную поверхность жидкости в резервуаре или слоев жидкости, расположенных над верхней точкой рассматриваемой фигуры (точка 1 на рисунке 2.4). Поскольку эта сила создается давлением, которое по закону Паскаля равномерно распределяется на рассматриваемой фигуре, то будем эту силу называть силой Паскаля;

Fж — силу, создаваемую весом слоя жидкости, расположенного в пределах рассматриваемой фигуры.

где p1 — давление в верхней точке рассматриваемой фигуры;

h1с — глубина погружения центра тяжести рассматриваемой фигуры от горизонтальной плоскости, проходящей через верхнюю точку фигуры.

Давление в точке 1, согласно уравнения (2.11), примет вид

Обе составляющие действуют по нормали к поверхности данной фигуры, но приложены в разных точках.

Сила Fп приложена в центре тяжести рассматриваемой фигуры (точка С), а сила Fж — в точке Д, которая смещена вниз вдоль фигуры от точки С на величину е, называемую эксцентриситетом силы:
