9.10. Подкровельные пленки и мембраны

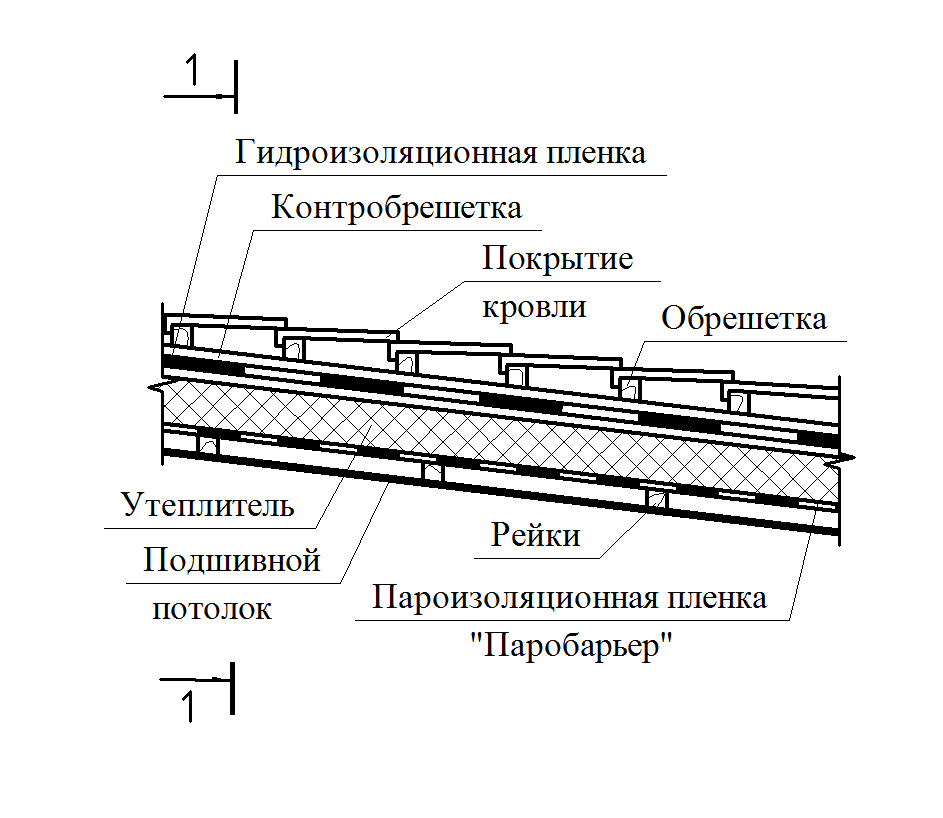

Конструкция скатной крыши:

- потолок (внутренняя отделка);

- рейка (образует вентиляционный зазор между потолком и паробарьером);

- пароизоляционная пленка (проклеенная в стыках лентами и герметиками);

- утеплитель;

- гидроизоляционный материал (в случае использование пленок необходимо создать вентиляционный зазор);

- контррейка;

- обрешетка;

- кровля.

Основная задача гидроизоляционного и пароизоляционного слоя скатной кровли – поддерживать необходимый режим работы теплоизоляции. Подкровельные материалы выполняют две основные функции:

- препятствуют проникновению влаги в теплоизоляционный материал, которая снижает его функциональные свойства и приводит к разрушению;

- предотвращают скопление влаги, обеспечивая легкость выхода паров наружу.

Гидроизоляционные материалы необходимы, прежде всего, для устройства скатных крыш с финишными покрытиями, не образующими сплошной ковер, это все виды черепицы, асбоцементные листы, металлические покрытия. Наличие данных пленок в кровельном пироге предупреждает попадание наружной воды (дождь, снег) в слой утеплителя.

Пароизоляция – материал, препятствующий проникновению паров теплого и влажного воздуха из жилого помещения в структуру кровли, предохраняя тем самым утеплитель от увлажнения.

Для изоляции скатной, плоской и инверсионной кровель применяются полиэтиленовые, полипропиленовые пленки или подкровельные мембраны.

Полиэтиленовые пленки используются для паро- и гидроизоляции кровли. В структуре таких материалов применен армированный специальной сеткой или тканью слой, что обеспечивает им дополнительную прочность.

Армированные полиэтиленовые пленки делятся на два типа: перфорированные и неперфорированные. Первые применяют в качестве гидроизоляции, а вторые – для устройства пароизоляции.

Широкое распространение получили полипропиленовые (класс Сильвер), а также полипропиленовые пленки с антиконденсатным слоем.

Благодаря армированному специальной сеткой слою полипропиленовые антиконденсатные пленки отличаются более высокой устойчивостью к воздействию ультрафиолетовых излучений, нежели полиэтиленовые. Поэтому их можно на более длительный срок оставлять под открытым небом без укладки финишного кровельного покрытия. Простые полипропиленовые материалы (класс Сильвер) без укладки финишного покрытия могут пролежать не более 10 дней.

Мембраны (соответственно количеству пропускаемого пара через метр квадратный в сутки) делятся на псевдо, диффузионные и супердиффузионные.

Если пленку с мелкой перфорацией, во время устройства кровель вплотную прижать к утеплителю, то в силу своей структуры она перестанет максимально быстро пропускать пары воды. Поэтому рекомендуется оставлять вентилируемый зазор сверху и снизу пленки.

Основное отличие супермембран и паро-, гидроизоляционных пленок, – это их паропроницаемые возможности. Супермембраны практически в 300 раз лучше пропускают пар, чем пленки, поэтому их можно укладывать прямо на утеплитель, а пленка в этом случае вообще не пропускает пар.

Рекомендуется применять супер мембраны для мансард и жилых чердачных помещений, для нежилых же чердаков достаточно гидроизоляционной пленки.

Система крепления микроперфорированной пленки

Сегодня производители подкровельных материалов могут предложить покупателям широкий ассортимент изоляционных пленок: продукция импортного производства под ТМ «Алюбар» и «Дифбар», «Евробарьер», «Гидробарьер» и «Паробарьер» Dahowa, Lenko, Izovin, Corotop и Master Dach.

	Евробарьер – супердиффузионная подкровельная мембрана. Представляет собой трехслойный материал: два внешних слоя спанбонда и внутренний функциональный слой. Применяется в вентилируемых утепленных и неутепленных скатных кровлях, в которых кровельным материалом служат асбесто-цемнтные листы, еврошифер, керамическая, цементно-песчаная и полимерпесчаная черепица и др.
	Евробарьер Плюс – супердиффузионная подкровельная мембрана. Представляет собой трехслойный материал: два внешних слоя спанбонда и внутренний функциональный слой. Применяется в вентилируемых утепленных и неутепленных скатных кровлях, в которых кровельным материалом служат асбесто-цемнтные листы, еврошифер, керамическая, цементно-песчаная и полимерпесчаная черепица и др. Сложные утепленные скатные кровли, кровли со сплошным деревянным настилом.
	Евробарьер Q 160 – супердиффузионная подкровельная мембрана повышенной прочности. Представляет собой четырехслойный материал: два внешних слоя спанбонда и внутренний функциональный слой армирующая сетка. Применяется в утепленных и неутепленных промышленных кровлях, а также в кровлях с нестандартным расстоянием между стропилами.
	Антиконденсат Н 130, Н 140 – паронепроницаемые подкровельные пленки. Это материал, представляющий собой полипропиленовую ткань, ламинированную с одной стороны нетканым текстилем, с другой – тонкой полиэтиленовой пленкой. Пленка Антиконденсат используется во всех вентилируемых утепленных и неутепленных скатных кровлях, где кровельным материалом служит металлочерепица, оцинкованный лист и другие материалы, исходным сырьем для производства которых является металл.
	Гидробарьер Д 110СТ (прозрачный) – паропроницаемая микроперфорированная подкровельная пленка. Это трехслойный материал, имеющий несущую плетеную армирующую сетку из полипропиленовых волокон, которая с обеих сторон ламинирована полиэтиленовой пленкой. Пленка Гидробарьер Д 110СТ используется во всех вентилируемых утепленных и не утепленных скатных кровлях, в которых кровельным материалом служат асбесто-цементные листы, еврошифер, керамическая, цементно-песчаная и полимерпесчаная черепица и др.
	Паробарьер – паронепроницаемая пленка. Представляет собой трехслойный материал: несущая армирующая полипропиленовая сетка, ламинированная с обеих сторон полиэтиленовой пленкой. Пленка Паробарьер предназначена для образования защитного слоя с внутренней стороны теплоизоляции подкровельного пространства в скатных и плоских кровлях. Также она применяется для образования паронепроницаемого защитного слоя с внутренней стороны теплоизоляции в случаях внутреннего утепления стен. Используется со всеми видами минераловатной и стекловатной теплоизоляции.
	Паробарьер R 130 – паронепроницаемая пленка. Представляет собой четырехслойный материал: несущая армирующая полипропиленовая сетка, ламинированная с обеих сторон полиэтиленовой пленкой, и рефлективный слой из алюминиевой фольги. Пленка Паробарьер R 130 предназначена для образования защитного слоя с внутренней стороны теплоизоляции подкровельного пространства в скатных и плоских кровлях. Также она применяется для образования паронепроницаемого защитного слоя с внутренней стороны теплоизоляции в случаях внутреннего утепления стен. Используется со всеми видами минераловатной и стекловатной теплоизоляции.

В зависимости от типа кровли осуществляется выбор мембран. Например, пленки производства (Delta Maxx, Delta Vent S) инсталлируют под скатные кровли свыше 10° уклона, с финишным покрытием из керамической, песчаной, металлической черепицы или камышовой кровли. Под фальцованную крышу следует использовать мембрану Delta Trela, которая понижает шум до 10 дБ и предупреждает появление коррозии на нижнем слое металла. Под сланец и камень, как правило, используют пленку Delta Foxx, которая «затягивает» гвозди, крепящие сланец. В основном такого рода материал рекомендуется применять на скатных кровлях с уклоном менее 10°. Пароизоляционная пленка Delta Sd Flexx используется для реновации кровель.

Гидроизоляционная пленка крепится на стропила. Для этого применяются нержавеющие гвозди или скобы. Следует отметить, что материал укладывается на кровле яркой стороной маркировочной полоски вверх к финишному покрытию кровли. В зависимости от уклона кровли определяются горизонтальная и вертикальная ширина перекрытия, а также минимальный вентиляционный зазор под пленкой.

Пленка «Паробарьер» укладывается как горизонтально, так и вертикально к внутренней стороне теплоизоляции и фиксируется к стропилам скобами с плоской шляпкой. Размер нахлеста должен быть не менее 100 мм как по вертикали, так и по горизонтали. Посредством металлизированных самоклеющихся лент места соединений пленки герметизируются.
