9.3. Основы проектирования скатных крыш

В малоэтажном строительстве применяют в основном скатные крыши.

В конструкции крыши могут присутствовать следующие слои:

- кровля, на которую при необходимости наносится дополнительный слой (посыпка, балласт и т.п.);

- гидроизоляционный слой – дополнительно изолирующие внутренние слои крыши от проникновения влаги;

- теплоизоляция – обеспечивающая стабильную температуру в помещениях под крышей;

- пароизоляция – препятствующая проникновению водяного пара изнутри здания в конструкцию крыши;

- основание – обеспечивающее несущую и ограждающую функции.

Кроме того, должны быть предусмотрены меры для свободной циркуляции воздуха (вентиляция).

Конструктивные элементы крыши

В процессе проектирования крыши необходимо учитывать следующие основные предпосылки:

- характеристики здания (назначение, этажность, температурно-влажностный режим, степень огнестойкости и др.);

- климатические данные района строительства (температура воздуха зимой и летом, инсоляция, скорость ветра, атмосферные осадки);

- номенклатура имеющихся строительных материалов;

- финансовые возможности заказчика.

Важную роль в архитектуре зданий небольшой этажности имеет форма крыш, структура поверхности и цвет кровельных материалов. Формой крыш называется геометрически правильно организованный внешний вид скатных крыш.

Параметрами, определяющими форму профиля крыши являются:

- данные контура, на который будет надстроена крыша (размеры сторон здания в плане, углы их соединения);

- сопряжение крыши со стенами (карниз, его вынос);

- наличие отдельных элементов на крыше (окна, балконы, водосливы, снегозадержание и т.п.);

- конструкция и отметка свесов;

- угол наклона скатов (одинаковый или различный);

- архитектурные, строительные и эстетические формирующие критерии.

Уклон покрытий тесно связан с кровельным материалом: каждому материалу присущи допустимые пределы этого уклона. Вместе с тем, устанавливая уклон, архитектор должен принимать во внимание и климатические условия места строительства. Так, в районах со значительными снегопадами желательно избегать отложений снега, имея в виду, что при уклоне ската 60° снег не держится на кровлях, а при гладких поверхностях кровель и при углах ≥45° в районах со значительной величиной ветрового напора нерациональны высокие крыши; в южных районах, где значительна солнечная радиация, не рекомендуется пологая кровля темных тонов и т.п.

Для скатов чердачных крыш чаще всего принимают уклоны от 1:5 до 1:1. При меньших уклонах применяются другие кровельные материалы, и, как правило, другие конструктивные решения – совмещенные (бесчердачные) покрытия. Такие покрытия с уклонами порядка 1:20, 1:10 (5 и 10%) называют пологими. Покрытия с уклоном кровель до 2,5% – называют плоскими. Обычно их используют для устройства террас, открытых площадок на крышах и т.д., т.е. как эксплуатируемые плоские покрытия.

Основные формы и элементы скатных крыш

односкатная	двухскатная	вальмовая	полувальмовая	полувальмовая

мансардная	шатровая (четырехскатная)	шатровая (шестискатная)	купольная	сводчатая

восьмискатная	крестовая (крещатая)	пирамидальная	коническая	щипцовая

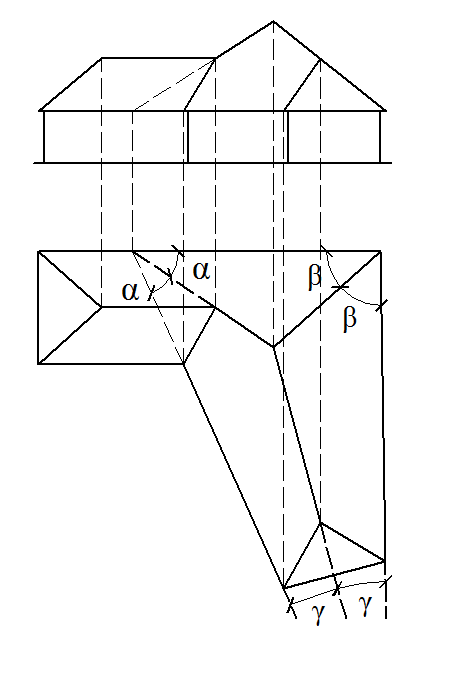

При объединении в единое целое нескольких объемных элементов здания с прямоугольной или другой простой формой плана крыши приобретают более сложные очертания. Планы таких крыш вычерчивают, руководствуясь следующими правилами:

	- при одинаковых уклонах скатов все ребра и разжелобки независимо от принятого уклона крыши в плане будут направлены по биссектрисам углов, образуемых пересекающимися линиями карнизов; - линия конька проходит через точки пересечения ребер и разжелобков;
	- при различных уклонах скатов проекцию конька и ребер крыши в плане определяют с помощью фасада (вид сбоку). Образующиеся таким образом линии ребер со стороны биссектрисы всегда сдвигаются в сторону крыши с более крутым уклоном.
