15.7. Мансардные окна

Мансардные окна выполняют ряд важных функций как во вновь возводимых домах так и при реконструкции старых. Кроме функций освещения и проветривания, мансардное окно должно обеспечивать хороший зрительный контакт с окружением. Кроме того применяются специальные окна: эвакуационное, окно-люк, карнизное, окно-надставка, балконная система окон.

Основными факторами, которые влияют на выбор этих окон являются:

- угол наклона крыши;

- высота монтажа окна;

- высота карнизной стены;

- высота и тип помещения;

- назначение окна.

В зависимости от подвеса створки в коробке системы открывания мансардных окон делятся:

- среднеповоротная (створка вращается на 180°);

- подвесная (панорамная) по верхней оси от 0° до 35°;

- комбинированная (сочетание среднеповоротного и подвесного открывания);

- наклонно-поворотная;

- распашная (правая или левая с фиксацией полного или частичного открывания).

Для проветривания помещений система открывания обычно позволяет фиксировать створку окна в нескольких положениях. Вместе с тем для создания более комфортного режима в помещениях многие типы мансардных окон оснащаются вентиляционным устройством (клапан или клапан-форточка), которое имеет ряд преимуществ:

- обеспечивает постоянный, регулируемый приток свежего воздуха при закрытом окне;

- выводит избыточную влагу из помещения и тем самым предотвращает конденсат на оконном стекле;

- благодаря лабиринтообразной форме вентиляционной щели и встроенной сетке имеет более высокие фильтрационные, тепло- и звукоизоляционные качества.

Вентиляционные устройства мансардных окон

Мансардные окна fakro

Окна со среднеповоротным отрыванием FТ

Внешние размеры коробки

Эффективная поверхность остекления, м2

Модель окна

fts

окна стандарт, внешнее стекло закаленное

fts-v

окна стандарт с вентиляционной щелью v10, внешнее стекло закаленное

ftР-v

окна плюс с вентиляционной щелью v35, внешнее стекло закаленное

ftp-w

влагостойкие окна белого цвета с вентиляционной щелью v35, внешнее стекло закаленное

ftl-v

окна люкс с вентиляционной щелью v35, внешнее стекло закаленное, внутреннее ламинированное

Типы оборотных окон

fts

fts-v

ftР-v

ftp-w

ftl-v

Rо Стеклопакета

0,91 м2°С/Вт

0,91 м2°С/Вт

0,91 м2°С/Вт

0,91 м2°С/Вт

0,91 м2°С/Вт

Толщина стеклопакету

4Н-16-4Т

4Н-16-4Т

4Н-16-4Т

4Н-16-4Т

4Н-16-33.1Т

Низкоэмиссионный слой (Т)

+

+

+

+

+

Стеклопакет, заполненный инертным газом

+

+

+

+

+

Закаленный стеклопакет (Н)

+

+

+

+

+

Ламинированный стеклопакет класса Р1

+

Тип вентиляционной щели

V10

V35

V35

V35

Прохождение воздуха через вентиляционную щель

10 м3/час

21-38 м3/час

21-38 м3/час

21-38 м3/час

Сосновая древесина I класса

+

+

+

+

+

Вскрытие древесины лаком

2 раза

2 раза

2 раза

4 раза

2 раза

Положение приоткрытия

+

+

+

+

+

Уплотнитель

один

один

три

три

три

+

+

+

Ручка

стандартная

стандартная

эксклюзивная

эксклюзивная

эксклюзивная

Наклонно-поворотные окна FК

Размеры окна

780х1180

780х1400

940х1180

940х1400

FКР окна ПЛЮС, внешнее стекло закаленное

Открываются двумя способами: наклон под углом до 35° и поворот (например для мытья) на 180°

Окно панорамное FЕ

Размеры окна

940х1400

1140х1400

FЕР окна ПЛЮС, внешнее стекло закаленное

Карнизные окна FL

Размеры окна

780х780

940х780

1140х780

1340х780

Размеры окна

780х600

940х600

1140х600

1340х600

Для карнизных окон предназначены специальные оклады.

Окна для выхода на крышу

Распашное термоизоляционное окно FW

Размеры окна

660х980

660х1180

Марка окна

03

04

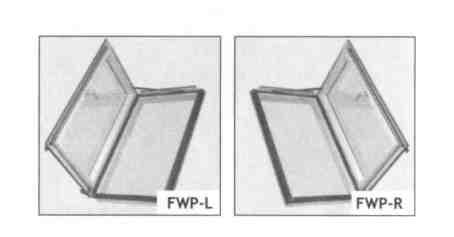

FWР-L окна ПЛЮС натурального цвета

FWР-R R0 стеклопакета = 0,91 мг°С/Вт

FW монтируются в кровле с углом наклона от 15° до 55°. Окна распашные термоизоляционные для жилых помещений. Возможны с правым или левым открыванием.

Требуют специальных окладов:

ЕSW – для плоских кровельных покрытий, ЕZN – для профильных кровельных покрытий.

Окно-люк с окладом WS

Размеры окна

940х1400

1140х1400

WSS с окладом для плоских кровельных покрытий

WSZ с окладом для профильных кровельных покрытий

WSН с окладом для высокопрофильных кровельных покрытий

WS монтируется в крыши с углом наклона от 15° до 60°. Имеет подъемную выпуклую прозрачную крышку, стойкую к атмосферным воздействиям. Предназначено для неотапливаемых нежилых помещений. Уплотнительный оклад является неотъемлемой частью окна.

Окно-люк с окладом WG

Размеры окна

450х550

450х750

WGI с универсальным окладом, с закаленным стеклопакетом 4Н-10-4Н

WGI монтируется в крыши с углом наклона от 15° до 60°. Оснащено стеклопакетом с двумя закаленными стеклами. Предназначено для неотапливаемых жилых помещений. Уплотнительный оклад является неотъемлемой частью окна.

Изоляционные оклады для окон наклонно-поворотных, панорамных и со среднеповоротным открыванием.

ЕSV

для плоского кровельного покрытия.

ЕZV

для профильного кровельного покрытия

ЕNH

для высокопрофильного кровельного покрытия

ЕZА

для увеличения угла наклона окна относительно крыши на 10°.

Изоляционные оклады дают возможность соединить окна с любым кровельным материалом. Системы соединения позволяют соединять окна в группы: горизонтальные, вертикальные и блочные.

Мансардные окна velux

Размеры окна

ширина и высота

Поверхность застекления, м2

Код окна

GZL

Универсальная базовая модель.

GGL

Модель оснащена вентиляционным клапаном.

GPL

Модель объединяет в себе два типа открывания.

GGU

Для влажных помещений и белых интерьеров.

GGL INTEGRA

Модель "люкс". Оснащена электрическим оборудованием для дистанционного управления.

GGU INTEGRA

Окно-люк. Используется только для неотапливаемых зданий.

GVT

Для влажных помещений. Модель «люкс».

Оснащена электрическим оборудованием для дистанционного управления.

TWF

Световой туннель. Рекомендуется для использования в помещениях, где дневной свет желателен, а вид из окна не нужен.

Ассортимент моделей VELUX

Модели

GZL

GGL

GGL INTEGRA

GPL

GGU

GGU INTEGRA

Рама и коробка

Клееное дерево с двойным слоем лака

Клееное дерево с двойным слоем лака

Клееное дерево с двойным слоем лака

Клееное дерево с двойным пластом лака

Полиуретан, каркас-дерево

Полиуретан, каркас-дерево

Контуры уплотнения

2 (возможное установление 3-го)

3

3

3

3

3

Стеклопакет

54

59

59

59

59

59

Вентиляция

Вентиляционное устройство

Клапан-форточка

Клапан-форточка

Клапан-форточка

Клапан-форточка

Клапан-форточка

Обмен воздуха при 10 Па, К

24 м³/ч

39 м³/ч

39 м³/ч

39 м³/ч

39 м³/год

39 м³/ч

Электрооборудо­вание

Только шторы/жалюзи с электроприводом

По желанию

Заводская установка

По желанию

По желанию

Заводская ус­тановка

Уклон кровли

15-90°

15-90°

15-90°

20-55°, до 75° со специальными пружинами

15-90°

15-90°

Особенности

Экономичный вариант

Универсальная модель с дополнительными возможностями

Модель "люкс" с дистанционным управлением и сенсором дождя

Удобно при малом угле наклона. Можно использовать как аварийный выход

Для влажных и белых помещений

Модель "люкс" с дистанционным управлением и сенсором дождя
