МВ ПрР Діагностика

Відображення мінімальних і максимальних значень сигналу за час

тесту.

Аналізатор зарядної системи Перевірка напруги зарядки, пульсацій і сили зарядного струму

генератора.

Аналізатор системи запуску Аналіз бортової напруги і сили струму, споживаного стартером під час

запуску; Аналіз оборотів, що розвиваються стартером при запуску.

Мультіметр Вимірювання і аналіз напруги, сили струму, опору, частоти,

шпаруватості і ін. параметрів автомобільних датчиків, а також напругу акумулятора, число оборотів, силу пускового струму і силу зарядного струму;

Відображення min, max і поточного значення вимірюваного параметра; Аналізатор запалення Відображення осцилограм сигналів в первинному і вторинному

ланцюгах систем запалення бензинових двигунів; Автоматичне визначення параметрів (обороти, пробивна напруга, час

горіння дуги, кут замкнутого стану первинного ланцюга) і відображення поточних, min і max значень;

Різні режими відображення - одиночний циліндр, парад, растр, панівграфіків пробивної напруги і часу горіння дуги для кожного циліндра;

Порівняння поточних діаграм при тестуванні із стандартними;

41

Аналізатор циліндрів Ручний тест балансу потужності - відключення шляхом блокування

запалення в конкретному циліндрі; Автоматичний тест балансу потужності - відключення запалення у всіх

циліндрах по черзі на один і той же час; Тест визначення відносної компресії - по величині струму стартера при

блокованому запаленні; Тест ефективності роботи циліндрів - по кутових прискореннях

колінчастого валу; Можливість збереження результатів тестів в незалежній пам'яті;

Підказки по методиці проведення тестів і оцінці їх результатів. Друк

Передача результатів тестів для друку на зовнішньому принтері. Кабель для підключення входить в стандартний комплект постачання.

Зв'язок з ПК

Осцилограми або результати тестів можна зберегти на Flash карті і для подальшої обробки перенести на ПК. Для цього в комплект постачання входить спеціальний кабель для підключення KES-200 до com-порту персонального комп'ютера і компакт-диск з відповідним програмним забезпеченням;

Модернізація мотор-тестера проводиться шляхом оновлення програмного забезпечення.

Приклад підключення мотор-тестера KES-200 для аналізу роботи системи запалення із статичним розподілом високовольтної енергії ( на прикладі двигуна М111.941 а/м Mercedes C200, система управління PMS, обладнана парою двохвивідних котушок, - т.з. Wasted Spark System):

42

Додаток 6 Будова та технічні характеристики деяких ендоскопів

Будова жосткого ендоскопа.

44

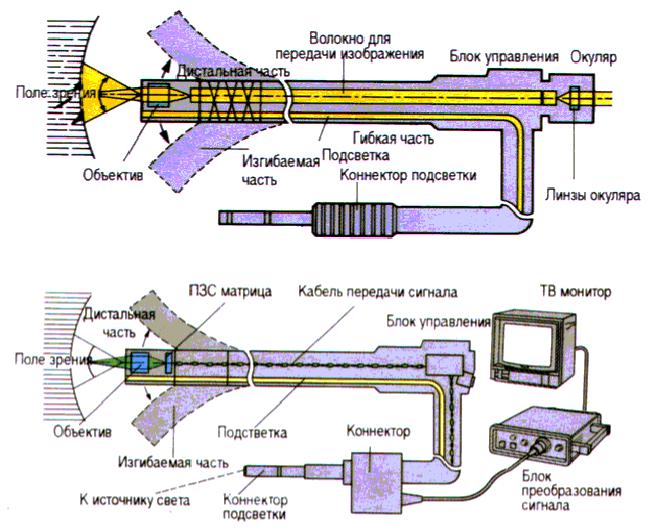

Будова гнучкого ендоскопа.

Будова відеоендоскопа.

ЕНДОСКОП

ТЕХНІЧНИЙ ГНУЧКИЙ КЕРОВАНИЙ МОДЕЛЬ 041 ПАСПОРТ

ТУ Тех041.000.00 ПС 1. ЗАСТОСУВАННЯ ЕНДОСКОПА

Ендоскоп технічний гнучкий керований (надалі - ендоскоп) при використанні з освітлювачем призначений для огляду внутрішнього або труднодоступного простору ТІЛЬКИ технічних об'єктів.

Обстеженню технічних об'єктів повинне передувати методичне опрацьовування послідовності проведення робіт з урахуванням особливостей конструкції, що перевіряється, і можливостей ендоскопа.

Для попередження травм під час роботи, а також для уникнення пошкоджень ендоскопа, обслуговуючий персонал повинен ретельно ознайомитися з паспортом ендоскопа, з інструкцією по використанню

45

освітлювача, а також дотримувати перераховані нижче обмеження по застосуванню.

2. ХАРАКТЕРИСТИКА ЕНДОСКОПА

2.1 Загальна характеристика Ендоскоп складається з трьох основних систем: передачі зображення, передачі світла і механічною. Система передачі зображення транслює зображення об'єкту до ока спостерігача. Вона складається з об'єктиву, передавального зображення об'єкту на вхідний торець волоконного джгута, що складається з регулярно

укладених волокон, передавальних зображення об'єкту з вхідного торця джгута на вихідний торець, а також окуляра, через який спостерігач розглядає під збільшенням зображення об'єкту на вихідному торці волоконно-оптичного джгута. Система передачі світла транслює світло по всій довжині ендоскопа від джерела світла (освітлювача) до спостережуваного об'єкту. Вона виконана у вигляді нероз'ємного світлового джгута, встановленого в ендоскопі. За допомогою роз'єму шланг ендоскопа під'єднується до роз'єму освітлювача. Механічна система забезпечує управління вигином гнучкої робочої частини ендоскопа.

2.2 Основні параметри ендоскопа кут поля зору, град 55 кут напряму спостереження, град 0,90

роздільна здатність на відстані 15 мм, лин/мм 4 діоптрійна настройка, діоптр ±5 довжина корпусу, мм 240

довжина робочої частини, див. примітка, мм 500, 1000, 1500 максимальний зовнішній діаметр робочої частини, мм 6 довжина керованої частини, мм 50 діапазон кутових відхилень керованої частини, град ±90

мінімальний радіус вигину робочої частини, мм 20

46

маса ендоскопа, не більш, кг 0.5ПРИМІТКА. Довжина робочої частини даного ендоскопа вказана в свідоцтві про приймання

2.3 Умови застосування Ендоскоп призначений для використання при наступних параметрах

навколишнього середовища і середовища обстеження робоча частина ендоскопа

робоча температура в повітрі -10 е +80° З діапазон тиску в повітрі 1 е 1,3 атм.

герметичність - допустиме використання у воді, бензині, машинному маслі корпус ендоскопа і світлопровід

робоча температура в -10 е +50° З діапазон тиску в повітрі 1 е 1,1 атм.

стійкість до води - допустиме використання при попаданні бризок і крапель води. При підготовці до роботи, а також при роботі з ендоскопом дотримуйте наступні правила:

Не пережимайте робочу частину або кабель світлопровода як під час роботи, так і під час зберігання.

Не наступайте на робочу частину або кабель світлопровода.

Не допускайте ударів керованою частиною або штекером по твердих предметах.

3. ОПИС І ПРИСТРІЙ Робоча частина

Робоча частина ендоскопа виконана гнучкою, герметичною, бензомаслостійкою, захищеною сорочкою з неіржавіючої сталі. Керована частина

Керована частина робочої частини може бути повернена (заломлена) важелем управління корпусу в площині вигину на кут ±90°. При цьому мінімальний розмір порожнини, необхідний для безперешкодного загину головки в один бік, рівний 40 мм. Керована частина закінчується оптичною головкою прямого спостереження.

Важіль управління Важіль управління, розташований на корпусі ендоскопа, призначений

для переміщення(загину) керованої частини з головкою. З цією метою важіль управління плавно переміщають у напрямі подовжньої геометричної осі корпуси.

Окуляр Призначений для формування зображення об'єкту, що оглядається. Призматична насадка

Призматична насадка кріпиться до корпусу ендоскопа і закривається захисним ковпачком. Насадка призначена для зміни кута напряму спостереження на 90°, що у поєднанні з вигином головки на 90° забезпечує кут напряму спостереження 180°.

Наочник

47

Наочник окуляра ізолює спостерігача від зіткнення з металевими деталями.

Приєднувальні розміри наочника відповідають стандарту DIN. Світлопровід

Світлопровід ендоскопа складається з кабелю і штекера. Кабель світлопровода захищений від механічних пошкоджень зовнішньою корозійностійкою витою оболонкою.

Штекер Вставляти штекер в гніздо освітлювача і виймати штекер слід тільки за

ручку штекера! Це обереже кабель від пошкоджень. Фокусировочне кільце

Фокусировочне кільце використовують для індивідуальної настройки окуляра під око оператора. Настройку виконують поворотом кільця.

4. ПЕРЕВІРКА ЕНДОСКОПА Перед використанням слід переконатися в працездатності ендоскопа. У

разі виявлення несправностей необхідно припинити роботу з ендоскопом і звернутися до представника фірми "Оптичні системи контролю".

Витягуйте ендоскоп з футляра, див. розділ 5, не перегинаючи робочу частину по радіусу менше 20 мм і кабелю світлопровода по радіусу менше 35 мм. Розпрямите робочу частину.

Переконаєтеся у відсутності зовнішніх пошкоджень робочої частини і світлопровода.

Перевірте стан поверхонь оптичних деталей окуляра, головки керованої частини і штекера. При необхідності протріть їх м'якою бавовняною тканиною.

Набудуйте окуляр по своєму оку. Обертанням фокусировочного кільця отримаєте різке зображення торця волоконно-оптичного кабелю. При цьому через окуляр повинен бути видний чіткий малюнок сітки Перевірте працездатність важеля управління. Поволі перемістите важіль уздовж подовжньої осі корпусу з середнього положення в крайнє. При цьому керована частина повинна зігнутися на кут ±90°.Якщо Ви не припускаєте працювати з ендоскопом негайно, укладете ендоскоп у футляр, див. розділ 5. Інакше покладіть ендоскоп на чисту суху горизонтальну площину або підвісьте його за корпус так, щоб світлопровід і робоча частина виявилися розпрямленими і не стосувалися підлоги (підстави).

5. РОБОТА З ЕНДОСКОПОМ І ОСВІТЛЮВАЧЕМ

5.1 Установка освітлювача

EПід'єднайте освітлювач до джерела живлення відповідно до вказівок

вінструкції з експлуатації освітлювача.

EРозташуйте освітлювач поряд з обстежуваним об'єктом в радіусі менше 1500 мм

УВАГА У всіх випадках установки освітлювача не перекривайте доступ повітря

до грат вентилятора і вентиляційних отворів!

48

Переконаєтеся, що вимикачі живлення освітлювача (і джерела живлення) знаходяться в положенні "ВИМКНЕНО".

5.2 Робота з ендоскопом Покладете футляр кришкою вгору і відкрийте його.

Витягуйте корпус ендоскопа і робочу частину з футляра.

Візьміть світлопровід ендоскопа за ручку штекера і розпряміть кабель. УВАГУ Не допускайте перегинів робочої частини або скручуванні кабелю! Не допускайте торкання керованою частиною і штекером підлоги

(підстави)!

Встановите штекер у відповідне гніздо освітлювача.

Не включайте освітлювач до установки штекера! Це може пошкодити зір! Не допускайте натягнення кабелю світлопровода!

Перевірте відповідність настройки окуляра індивідуальним особливостям Вашого зору, див. розділ 4.

Випрямите керовану частину важелем управління. УВАГУ Не розпрямляйте керовану частину руками! Включите освітлювач.

Введіть робочу частину в отвір або проріз. Діаметр отвору (розмір прорізу) повинен бути більше 6 мм. Про трегулируйте ручкою регулювання яскравості на освітлювачі рівень освітленості даного простору. Спостерігайте за процесом введення через окуляр ендоскопа.

УВАГУ Не прикладайте великих зусиль при введенні! Уникайте торкання оптичною головкою керованої частини стінок порожнини!

Оглянете через окуляр ендоскопа обстежуваний простір. Для проведення панорамного огляду зігніть керовану частину важелем управління, а також поверніть корпус ендоскопа і робочу частину щодо геометричної осі корпусу.

Розпрямите керовану частину, перемістивши важіль управління в середнє положення.

Витягуйте робочу частину з обстежуваного об'єкту. Спостерігайте за процесом витягання через окуляр ендоскопа.

УВАГУ Не прикладайте великих зусиль при витяганні робочої частини! Уникайте торкання оптичною головкою керованої частини стінок порожнини!

Вимкнете освітлювач і джерело живлення. Витягнете штекер світлопровода з гнізда освітлювача.

Протріть робочу частину і світлопровід м'якою чистою бавовняною тканиною. Торець оптичної головки протріть індивідуальною чистою бавовняною тканиною, при необхідності, змоченою водою. Остаточне очищення торця оптичної головки, торця світлопровода і лінзи окуляра виконаєте ватяним тампоном, змоченим спиртом вищого очищення. УВАГУ Не використовуйте для очищення жорстку або недостатньо чисту тканину!

Укладете ендоскоп у футляр. Корпус ендоскопа укладете у відповідне гніздо футляра важелем управління вгору. Послідовно укладете у відповідні

49

пази футляра світлопровід і робочу частину, не допускаючи крутих перегинів, а також освітлювач.

Додаток 7

Електронний стетоскоп

Стетоскоп Вт350 призначений для прослуховування різних шумів в підкапотному просторі автомобіля і не тільки. Прилад Вт350 оснащений навушниками, які підключаються до головного пристрою, а також довгим і коротким щупом для діагностики. Технічні характеристики Вт350:

Частотний діапазон 30 Гц — 15 кГц Температура навколишнього середовища 0 — 45 ° C Регульований рівень звуку навушників Тип електроживлення: батарея 9 Вольт IEC 6LR61 Тривалість роботи батареї: 20 годин; Комплект постачання Вт350:

* Основний блок – 1 шт. Щупи для вимірювань – 2 шт.* Гарнітура – 1

шт.
