.pdfМИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ДОНБАССКАЯ НАЦИОНАЛЬНАЯ АКАДЕМИЯ СТРОИТЕЛЬСТВА ИАРХИТЕКТУРЫ
Кафедра «ЭЛЕКТРОТЕХНИКИ И АВТОМАТИКИ»
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К выполнению практического занятия №1 по дисциплине
«Основы автоматики и автоматизации производственных процессов»
(Составление функциональных схем производственных процессов)
УТВЕРЖДЕНО: На заседании кафедры
«Электротехника и автоматика» Протокол № от
Макеевка 2008
1
УДК 696(075.8)
Методические указания к выполнению практической работы №1 по дисциплине: «Основы автоматики и автоматизации производственных процессов». (Составление функциональных схем производственных процессов). /Сост. Орлов С.М., Тимченко В.И./
Составители: |
С.М. Орлов, доц.,к.т.н. |
|
В.И. Тимченко, доц.,к.т.н. |
Рецензенты: В.П. Колосюк, проф., д.т.н.
Ответственный |
С.Н. Самсоненко, доц.,к.ф-м.н. |
за выпуск |
|
2
ОБЩИЕ ПОЛОЖЕНИЯ Целью выполнения практической работы является закрепление студентами теорети-
ческого курса «Автоматика и автоматизация производственных процессов», а также при-
обретение практических навыков по составлению и анализу функциональных схем авто-
матизации производственных процессов
Задача №1
В газовом водогрейном котле контролируется температура нагретой воды Т1, имеет-
ся показание на щите оператора, вырабатывается управляющий сигнал на подачу газа к горелкам для поддержания постоянной температуры воды. Измеряется текущий расход газа, имеется показания на щите оператора, регистрируется текущий расход газа и ведется общий учет потребления газа. По текущему расходу газа вырабатывается управляющий сигнал на регулировку подачи воздуха к газовым горелкам для оптимального соотноше-
ния газ-воздух.
Горелка |
Т2 |
Газ
Котел
Воздух
Т1
Задача №2
В пароводяном бойлере контролируется температура воды на входе и выходе и име-
ется показания у диспетчера. По температуре выходящей воды вырабатывается управ-
ляющий сигнал на подачу пара в бойлер для поддержания температуры воды на выходе бойлера постоянной величины. Измеряется расход воды на выходе бойлера и имеется по-
казания и регистрация у диспетчера. При отсутствии расхода должен вырабатываться управляющий сигнал на закрытие пара в бойлер и подаваться световой сигнал диспетчеру.
|
|
|
|
|
|
|
Пар |
|
|
Пароводяной |
|
|
Вода |
|
|
|
бойлер |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3

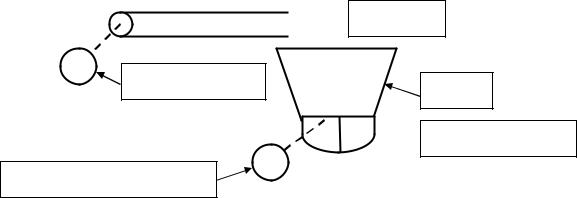

Задача №3
В бункере бетонного раствора контролируется: масса раствора; положение секторно-
го затвора. При достижении минимальной массы раствора в бункере вырабатывается управляющий сигнал на включение питателя, а при достижении максимальной массы вы-
рабатывается сигнал на выключение питателя. На пульте оператора должно быть показа-
ние массы раствора, находящегося в бункере и иметься световая сигнализация работы пи-
тателя. Управление секторным затвором осуществляется ручным воздействием при по-
мощи дистанционного управления и имеется световая сигнализация положения затвора как открытого, так и закрытого. При открытом положении затвора должен вырабатывать-
ся управляющий сигнал, запрещающий включение питателя.
Питатель
Привод питателя
Бункер
Секторный затвор
Привод секторного затвора
Задача №4
В шнековом насосе с аккумулирующим бункером контролируется: масса раствора в аккумулирующем бункере; давление в нагнетательном патрубке; расход раствора. При достижении минимальной массы раствора в бункере вырабатывается управляющий сиг-
нал на включение питателя, а при достижении максимальной массы вырабатывается сиг-
нал на выключение питателя. На пульте оператора должна быть световая сигнализация работы питателя. Измеренное давление в нагнетательном патрубке должно иметь показа-
ние на пульте у оператора и световую сигнализацию превышения давления. Измеряется текущий расход раствора, имеется показания на щите оператора и ведется общий учет от-
пущенного раствора с регистрацией.
4
Питатель
Аккумулирующий бункер
Нагнетательный патрубок
Привод питателя |
Шнековый насос |
|
Задача №5
В водяном калорифере контролируется температура воздуха, имеется показание у диспетчера и вырабатывается управляющий сигнал на регулировку количества воды для поддержания температуры воздуха постоянной величины. Также контролируется давле-
ние воздуха, имеется показание у диспетчера и при исчезновении давления вырабатывает-
ся сигнал на закрытие воды в калорифер и подается световой сигнал на пульт у диспетче-
ра.
Калорифер
Воздух
Вода
Задача №6
В двигателе внутреннего сгорания контролируется температура охлаждающей жид-
кости и давление масла, имеется показание температуры и давления на щитке приборов у водителя. При достижении опасных значений температуры по максимуму, или давления по минимуму должен выдаваться общий световой сигнал на щиток приборов. При дости-
жении «критических» значений температуры по максимуму или давления по минимуму должен вырабатываться управляющий сигнал на отключение системы зажигания.
5
Зажигание
Двигатель внутреннего сгорания
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Давление |
|
|
|
|
|
|
Температура |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Задача №7
Вгазовом паровом котле контролируется давление пара, имеется показание на щите
уоператора. При достижении опасного давления выдается звуковой сигнал оператору, а
при достижении «критического» давления выдается сигнал на отключение газа. По теку-
щему давлению пара вырабатывается управляющий сигнал на подачу газа в котел для поддержания давления пара постоянной величины. Измеряется текущий расход газа, име-
ется показания на щите оператора, регистрируется текущий расход газа и ведется общий учет потребления газа.
Пар
Газ
Паровой котел
Задача №8
В башенном кране контролируется: масса поднимаемого груза; вылет (положение)
стрелы. Управление подъемной установкой крана осуществляется ручным воздействием из кабины машиниста при помощи дистанционного управления и имеется световая сигна-
лизация, сигнализирующая о направлении перемещения груза (вверх или вниз). У маши-
ниста на щите управления имеется показание массы поднимаемого груза и звуковая сиг-
нализация превышения массы в соответствии с вылетом стрелы. При превышении массы поднимаемого груза выше допустимого с учетом вылета стрелы должен вырабатываться управляющий сигнал на запрет включения подъемной установки.
6
Кабина машиниста
Каретка
Механизм подъема
Груз
Вылет стрелы
Задача №9
В бункере для пропарки железобетонных изделий контролируется: температура по-
даваемого пара; температура в бункере; положение загрузочных дверей. Температура в бункере устанавливается автоматически по сигналам временной программы. На щите у оператора имеется: показание температуры подаваемого пара и световая сигнализация при понижении температуры ниже допустимого значения; показание температуры в пропа-
рочном бункере; световая сигнализация закрытого положения загрузочных дверей (L). По температуре в пропарочном бункере и сигналам временной программы вырабатывается управляющий сигнал на регулировку подачи пара в бункер. Исключить подачу пара в бункер при открытом положении загрузочных дверей.
Дверь |
|
Бункер |
|
|
|
Пар
Железобетонные изделия
7
Задача №10
В газовом водогрейном котле контролируется температура нагретой воды, имеется показание на щите оператора, вырабатывается управляющий сигнал на подачу газа к го-
релкам при достижении нижнего предела температуры и отключении при достижении верхнего предела температуры воды. Контролировать горение запальника, иметь свето-
вую сигнализацию на пульте оператора (запальник горит – лампочка горит) и исключить возможность подачи газа при отсутствии горения запальника. Учитывать общий расход газа и иметь показание расхода на пульте оператора.
Горелка
Т2
Газ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Котел |
|
|
Вода |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Запальник
Т1
Задача №11
В пароводяном бойлере контролируется температура пара на входе и выходе и име-
ется показания у диспетчера. Контролируется уровень конденсата в конденсатосборнике.
При достижении верхнего предела вырабатывается управляющий сигнал на включение отсоса конденсата, а при достижении нижнего предела вырабатывается управляющий сигнал на отключение отсоса. При достижении конденсата верхнего «критического» пре-
дела должен вырабатываться управляющий сигнал на закрытие пара в бойлер и подавать-
ся звуковой сигнал диспетчеру.
8
|
|
|
|
|
|
|
Пар |
|
|
Пароводяной |
|
|
Вода |
|
|
|
бойлер |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Конденсатосборник Отсос конденсата
Задача №12
В грузоподъемной (лифтовой) установке контролируется: скорость кабины лифта;
масса поднимаемого груза; положение дверей. Управление лифтовой установкой осуще-
ствляется ручным воздействием при помощи дистанционного управления и имеется све-
товая сигнализация положения кабины лифта как верхнего, так и нижнего. На пульте опе-
ратора должен быть контроль скорости кабины лифта с показанием и световой сигнализа-
цией превышения скорости. При превышении массы поднимаемого груза должен пода-
ваться звуковой сигнал оператору и вырабатываться управляющий сигнал на запрет включения лифта. Положение дверей лифта должно иметь световую сигнализацию на щи-
те оператора как открытого (Н), так и закрытого (L). Разрешение на пуск подъемной уста-
новки должно выдаваться только при закрытом положении дверей.
Привод
Канат
Двери
9
Задача №13
В двигателе внутреннего сгорания с инжекторным впрыском топлива контролирует-
ся расход воздуха и вырабатывается управляющий сигнал на инжектор для установки оп-
тимального соотношения топливо-воздух. Контролируется уровень топлива в баке, имеет-
ся текущее показание уровня на щитке приборов у водителя. При достижения нижнего значения уровня подается световой сигнал на щиток приборов, а при достижении нижнего
«критического» значения должен выдаваться сигнал на отключение системы зажигания.
Воздух |
|
Зажигание |
|
|
|
Д.В.С.
Инжектор
Топливный бак
Задача №14
Имеется два калорифера соединенные последовательно по воздуху и параллельно по воде. Контролируется температура воздуха, имеется показание у диспетчера и вырабаты-
вается управляющий сигнал на регулировку количества воды в калорифере 1 для поддер-
жания температуры воздуха постоянной величины. Контролируется расход воздуха и при превышении определенной величины вырабатывается управляющий сигнал на включение воды в калорифер 2 и подается световой сигнал на пульте у диспетчера.
Воздух |
|
Калорифер 1 |
Калорифер 2 |
|
Вода |
10
