МУ_КП3_промздания

В методическом пособии приведены методика и порядок выполнения всех разделов курсового проекта и требования, предъявляемые к нему; указания по разработке объемнопланировочного и конструктивного решений одноэтажного промышленного здания; правила выполнения графической части проекта и составления пояснительной записки. В приложении приведены примеры выполнения чертежей, справочные данные для подбора конструктивных элементов и стандартные условные обозначения строительных конструкций и их элементов.

Методическое пособие предназначено для дистанционной формы обучения

СОДЕРЖАНИЕ

1.Общие положения………………………………………………………………………

2.Исходные данные для выполнения курсового проекта………………………………

3.Состав курсового проекта………………………………………………………………

4.Указания по методике выполнения курсового проекта……………………………...

5.Указания по разработке объемно-планировочного решения…………………………

6.Указания по выбору конструкций здания ……………………………………………..

7.Указания по разработке архитектурно-строительных чертежей и схем расположе-

ния элементов конструкций……………………………………………………………..

8.Рекомендуемая литература………………………………………………………………

9.Приложения 1 18……………………………………………………………………….

1. Общие положения.

Цель выполнения курсового проекта:

-закрепить знания, полученные при изучении теоретического курса «Архитектура зданий и сооружений», раздел «Промышленные здания»;

-способствовать развитию у студентов творческого инженерного мышления, необходимого для архитектурно-строительного проектирования;

-научить студентов решать под руководством преподавателя комплексные объемнопланировочные и конструктивные задачи при проектировании одноэтажных производственных зданий с использованием унифицированных типовых проектных решений;

-развивать навыки и умение работать с современной нормативной и справочной литературой (ДБН, ДСТУ, СНиП, ГОСТ и т.д.).

Архитектурно-конструктивный проект промышленного здания разрабатывается с применением сборных железобетонных элементов либо стальных конструкций в несущем каркасе здания.

В задачу студента входит разработка курсового проекта на основании выданного задания, в котором указаны исходные данные для проектирования, схема здания, состав проекта.

2. Исходные данные для выполнения курсового проекта

Курсовой проект выполняется на основании задания, включающего следующие исходные данные:

-географический район строительства;

-габаритную схему и параметры объемно-планировочного решения;

-грузоподъемность кранового оборудования;

-сведения о численном составе работающих;

-группу основных производственных процессов по санитарной характеристике.

3. Состав курсового проекта

Курсовой проект включает графическую часть и пояснительную записку. Графическая часть:

1.Фасад здания в масштабе 1:200.

2.План промышленного здания в масштабе 1:200; 1:400.

3.Поперечный разрез в масштабе 1:100; 1:200.

4.Продольный разрез в масштабе 1:100; 1:200.

5.Схема расположения элементов фундаментов, покрытия в масштабе 1:200.

6.План кровли в масштабе 1:400.

7.Конструктивные узлы сопряжений отдельных элементов между собой 4-5 штук (по индивидуальному заданию преподавателя) в масштабе 1:10; 1:20.

Примеры графического оформления приведены в приложении к методическим указаниям. В процессе проектирования требуется уточнение примеров. Например, привязка кранов к координационным осям; маркировка несущих конструкций; отметка верха подкрановых рельс; геометрические схемы несущих конструкций; размещение вертикальных и горизонтальных связей; размещение водосточных воронок и уклоны кровли; конструктивные решения ограждающей части покрытия и т.д.

4. Указания по методике выполнения курсового проекта

Работа над проектом проводится в три этапа. Примерная трудоемкость каждого из этапов составляет:

1)проработка задания, изучение рекомендуемой литературы, составление эскизов основных чертежей (планов, разрезов), подбор конструкций в соответствии с при-

На первом этапе следует изучить задание и методические указания, ознакомиться с рекомендуемой литературой.

Эскизное проектирование промышленных зданий включает:

-разработку плана производственного здания с указанием в плане несущих конструкций и привязки колонн к координационным разбивочным осям;

-разработку поперечного и продольного разрезов с выбором материалов и габаритов несущих и ограждающих конструкций;

-разработку схем расположения элементов фундаментов и покрытия с привязкой в плане несущих конструкций и их маркировкой;

-схематическое решение фасада производственного здания.

Выбор поперечного профиля производственного здания следует производить на основании заданной габаритной схемы с учетом рационального конструктивного решения, требований естественного освещения, аэрации, отвода атмосферных осадков.

На второй стадии работы, после согласования эскизов, следует вычертить чертежи проекта в тонких линиях и выполнить основные расчеты, предусмотренные содержанием пояснительной записки.

На заключительной стадии проектирования после проверки чертежей, выполненных в тонких линиях, следует их обвести и после проверки расчетов оформить пояснительную записку к проекту.

Приступать к каждому последующему этапу выполнения проекта следует только после согласования материалов, разработанных на предыдущей стадии, с руководителем проекта.

Если в процессе работы на проектом возникает необходимость внесения каких-либо изменений, то соответствующие коррективы необходимо внести на всех чертежах.

5. Указания по разработке объемно-планировочного решения.

5.1. Основные параметры объемно-планировочного решения.

Основные параметры объемно-планировочного решения здания (пролет, шаг колонн, высота) должны соответствовать требованиям модульной координации размеров в строительстве и основным положениям по унификации объемно-планировочных и конструктивных решений промышленных зданий. В работе следует применять типовые конструкции стандартных изделий и деталей, а также передовые прогрессивные конструкции из отечественного и зарубежного опыта строительства.

5.2. План здания. Сетка координационных осей..

Одноэтажное промышленное здание может иметь разное число параллельных пролетов, отделенных друг от друга рядами колонн. Иногда по условиям технологического процесса требуется взаимно перпендикулярное расположение пролетов. В этом случае пролеты одного направления, составляющие большую часть от общего числа пролетов в здании, являются продольными, а перпендикулярные им пролеты –поперечными (рис. 5.1; 5.2)

Деформационные швы

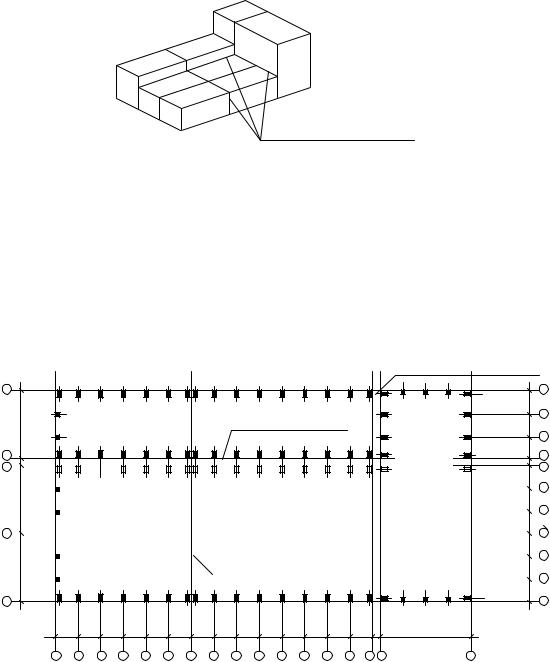

Рис. 5.1. Аксонометрическая схема одноэтажного промышленного здания с разновысокими параллельными и взаимно перпендикулярными пролетами.

Основные размеры в плане измеряются между разбивочными координационными осями, которые образуют геометрическую основу плана здания.

Оси, идущие вдоль пролетов здания и располагаемые параллельно нижней кромке чертежа, называются продольными; оси, пересекающие пролеты, называются поперечными. Система пересекающихся осей здания в плане образует сетку координационных осей, которая служит системой координат для плана здания (рис. 5.2).

Деформационный шов

Рис. 5.2. Схематический план сетки координационных осей и расположения колонн одноэтажного трехпролетного промышленного здания с одним поперечным пролетом.

Размеры пролетов L, измеряемые между продольными координационными осями, принимаются кратными 6 м, т.е. 12, 18, 24, 30 м и т.д. Для небольших зданий и пристроек допускаются пролеты 6 и 9 м.

Продольный шаг колонн Ш (расстояние между соответствующими поперечными координационными осями) принимается 12 или 6 м.

Размеры пролетов и шаг колонн в средних и крайних рядах следует принимать согласно индивидуального задания на проектирование.

Если в здании с железобетонным или смешанным каркасом соседние параллельные пролеты имеют разную высоту (рис. 5.1), то по линии их сопряжения устанавливается два ряда колонн, поскольку конструкции типовых железобетонных колонн не допускают опирания покрытия на одну колонну на разных уровнях (рис. 5.2). Для стальных колонн это требование не является безусловным.

Шаг колонн по линии перепада высот, когда это допустимо по условиям технологического процесса, рекомендуется принимать равным шагу колонн крайних рядов, принятому в здании, так как это обеспечивает возможность одинакового решения наружных стен по линии перепада высот и по наружному контуру здания.

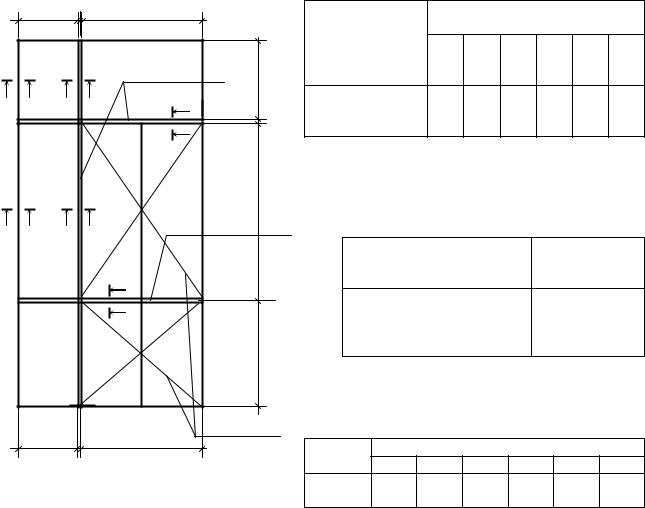

При двух рядах колонн по линии перепада высот необходимы две координационные оси, располагаемые на строго определенном расстоянии одна от другой, которое называется вставкой (рис. 5.3; табл. 5.1).

Аналогично решается примыкание поперечных пролетов к продольным (рис. 5.3,

табл.5.3).

При наличии поперечных пролетов для всего здания сохраняется одна и та же единая сетка координационных осей; при этом для поперечного пролета оси, обозначенные буквами, являются поперечными, а оси, обозначенные цифрами – продольными.

Поперечный температурный шов выполняется без вставки и сохраняется одна разбивочная ось, несмотря на появление второго ряда колонн (рис. 5.2, 5.4 - сечение 3-3).

В продольном температурном шве при одинаковой высоте соседних пролетов устанавливается два ряда колонн на двух координационных осях со вставкой между ними (табл. 5.2). При этом шаг колонн должен быть равен шагу, принятому для средних рядов колонн, поскольку в этом случае наружная стена в плоскости температурного шва отсутствует. В целях упрощения сетки разбивочных осей вставка с1 продолжается и в поперечный пролет. При этом оси колонн поперечного пролета совпадают с осями колонн продольных пролетов, и в поперечном пролете автоматически возникает поперечный температурный шов (со вставкой), несмотря на то, что он может быть не нужен при заданной длине поперечного пролета.

Примеры привязки конструктивных элементов одноэтажных промышленных зданий к координационным осям приведены на рис. 5.4.

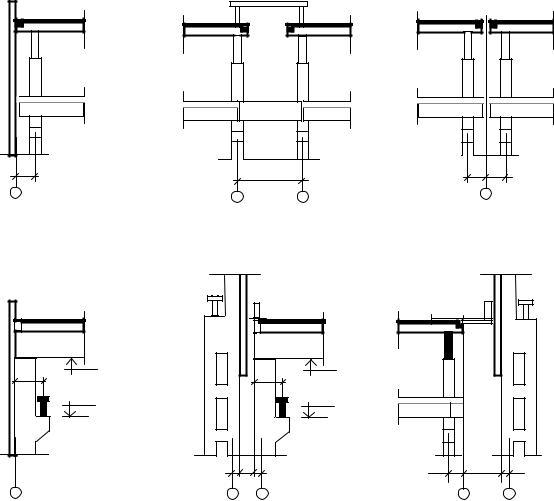

Рис. 5.4. Примеры привязки конструктивных элементов одноэтажных промышленных зданий к координационным осям.
