Вариант №4
Содержание задания:
1.На формате А4 выполнить сборочный чертёж ж/б изделия – перемычка ПР2 (Рис. 46)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – каркас КР1 (Рис. 47)
Рис. 46
40
Рис. 47
41
Вариант №5
Содержание задания:
1.На формате А3 выполнить сборочный чертёж ж/б изделия – фундамент Ф1 (Рис. 48)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С1 (Рис. 49)
3.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С2 (Рис. 50)
Рис. 48
42
Рис. 49
43
Рис. 50
44
Вариант №6
Содержание задания:

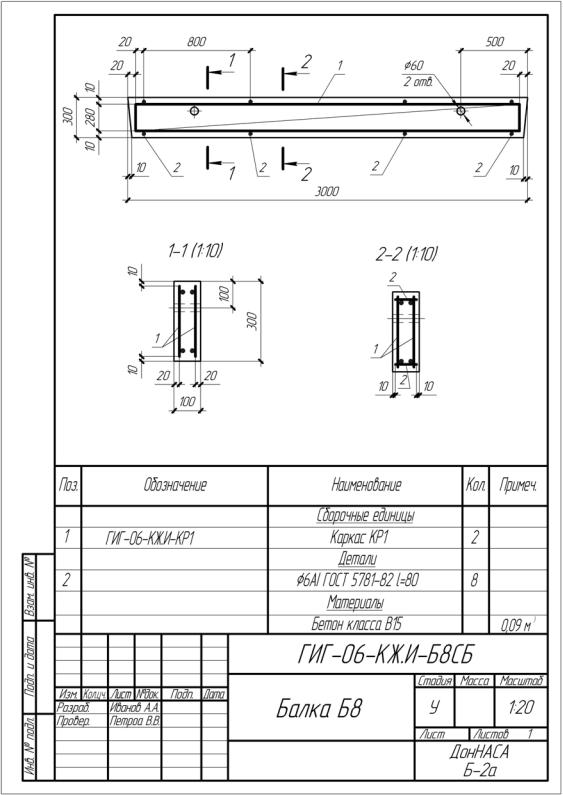

1.На формате А4 выполнить сборочный чертёж ж/б изделия – балка Б8 (Рис. 51)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – каркас КР1 (Рис. 52)
Рис. 51
45
Рис. 52
46
Вариант №7
Содержание задания:
1.На формате А4 выполнить сборочный чертёж ж/б изделия – фундамент Ф3 (Рис. 53)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С1 (Рис. 54)
3.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С2 (Рис. 55)
Рис. 53
47
Рис. 54
48
Рис. 55
49
