Вариант №29
Содержание задания:

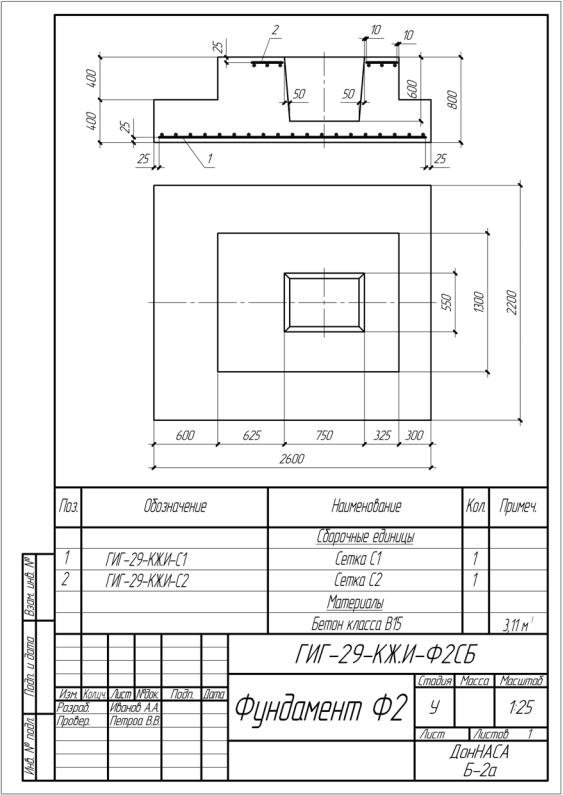

1.На формате А4 выполнить сборочный чертёж ж/б изделия – фундамент Ф2 (Рис. 96)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С1 (Рис. 97)
3.На формате А4 выполнить сборочный чертёж арматурного изделия – сетка С2 (Рис. 98)
Рис. 96
90
Рис. 97
91
Рис. 98
92
Вариант №30
Содержание задания:
1.На формате А4 выполнить сборочный чертёж ж/б изделия – балка фундаментная БФ5 (Рис. 99)
2.На формате А4 выполнить сборочный чертёж арматурного изделия – каркас КР1 (Рис. 100)
Рис. 99
93
Рис. 100
94
УЧЕБНОЕ ИЗДАНИЕ
РАБОЧИЕ ЧЕРТЕЖИ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ
Теоретический материал, методические указания и варианты заданий к выполнению графической работы дисциплины Инженерная графика для студентов всех специальностей профессионально-образовательного уровня Строительство дневной и заочной формы обучения.
Составители:
СТАРЧЕНКО Жанна Владимировна
КОНОПАЦКИЙ Евгений Викторович
