Рис. II.4.26
Рис. II.4.27

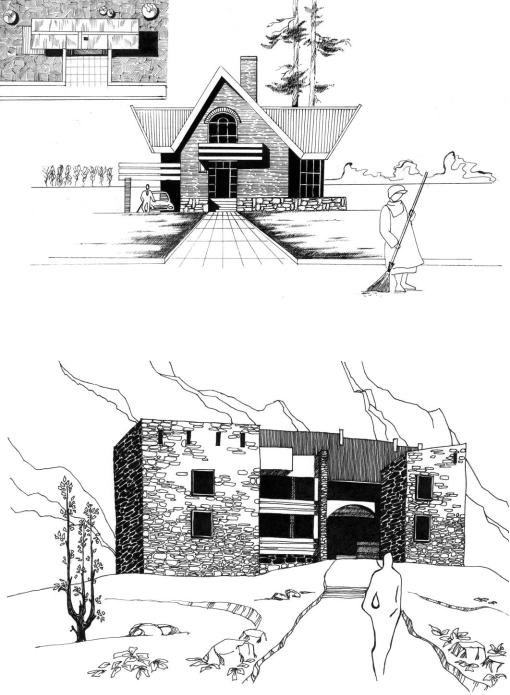

Рисунок II.4.26. Обратите внимание на легкость стилизации строительных материалов. Шифер, кирпич и стекло поданы легко и гармонично. Красиво выглядят два дерева на первом плане, а вот на дальнем плане, особенно слева, не вписываются в общую манеру подачи. Желательно расширить газон на первом плане, тогда на рисунке подчеркнулась бы перспектива (дорожка вместе с газоном). И еще больше выдвинулась бы фигура на первом плане. Очень интересное изображение человека. На первом плане видны некоторые детали. На дальнем, рядом с автомобилем, фигура дана силуэтом, что только подчеркивает глубину изображения.
Рисунок II.4.27. На данном рисунке линия горизонта находится ниже объекта. Сам объект расположен на холме. Фигура человека на первом плане только подчеркивает пространство, но не масштабность. На данном рисунке очень хорошо, легко, передан материал, из которого
83
построен дом. Правильно выбранная графическая манера только подчеркивает объект, выполненный в деталях, с применением падающих и собственных теней со стилизацией материалов Объект является композиционным центром. Антураж же выполнен в линиях, очень легко и не отвлекает внимания, хотя явно дает понять в каких природных условиях расположен наш дом. Обратите внимание на линии, ограничивающие дорожку. Очень интересно решен перепад высот.
Рис .II.4.28.

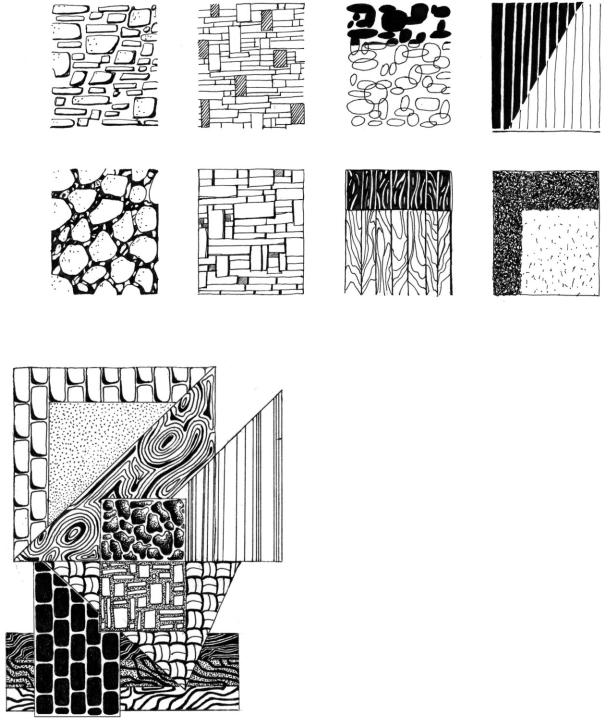

В данных упражнениях по стилизации строительных материалов очень важно показать освещенную и теневую стороны одного и того же материала. Очень пригодятся упражнения выполненные ранее в разделе штрих. Обратите внимание на стилизацию дерева (рис. II.4.29). Здесь показаны собственная и падающие тени. С падающей тенью мы неоднократно сталкивались и выполняли ее техникой заливки, а вот с собственной тенью придется потрудиться и выполнить упражнение в разделе «Штрих». Уплотнение тона происходило за счет сокращения промежутка между штрихами и сокращением длины самого штриха. Возможен так же вариант, показанный в данной композиции. На основные линии передающие характер того или иного материала накладывается какой либо
простой штрих. Он вовсе не будет скрывать основные линии, передающие фактуру материала, а будет как бы прозрачным (рис. II.3.22 - дерево). Часто это параллельное штрихование. В данном случае выбран пуантализм.
84
Рис .II.4.30.

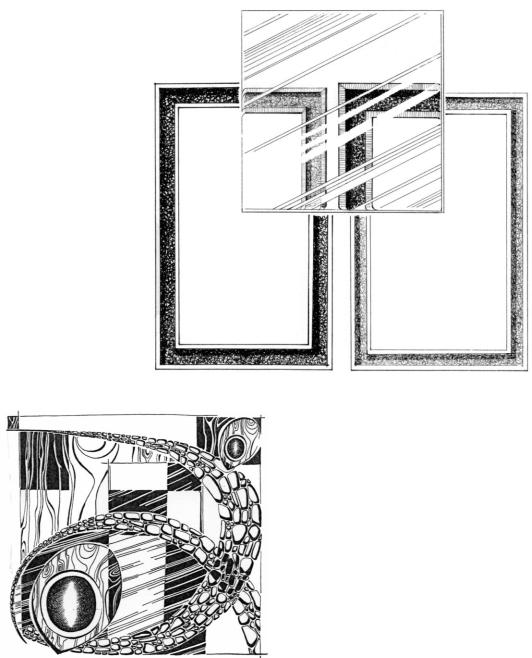

Это упражнение по стилизации стройматериалов. В данном случае – это стекло. Из-за неровности стекла на нем часто появляются блики на выпуклых частях. Они показываются параллельным штрихованием. Само стекло имеет толщину. Мы покажем ее сплошной тонкой линией с теневой стороны и воздушной линией со стороны света при помощи параллельного штрихования.
Вы наверняка наблюдали за бликами и заметили, что они настолько ярки, что изображение в них исчезает, а вот между бликами может появиться. Блики возможно показать сплошной тонкой линией или воздушной, если за стеклом необходимо изобразить какие либо предметы. Дальше события могут развиваться в нескольких направлениях. Первое и самое простое – это сохранение размеров,
только ослабление тона и смещение линий покажут нам, что между предметом и нашими глазами будет стекло. Обратите внимание на закругленные линии рядом с краем стекла. Таким образом хорошо показывается толщина стекла. Второй вариант – это набор тона и увеличение размеров. Это происходит в случае, когда стекло работает как линза. Либо перед нами очень толстое стекло, либо аквариум. Смещение линий, уплотнение тона и показ толщины стекла остаются из первого упражнения.
Стекло можно показать и более простым способом. Просто параллельным штрихованием и необязательно от линии к линии. Хорошо воспринимается стекло, переданное при помощи заливки. В композиции по стилизации отделочных материалов (рис. II.4.31) хорошо показано стекло, дерево и необработанный камень. Хорошо поданы теневые и освещенные части материалов. Главное сохранить направление и характер линии. Не забывать упражнение по пересечению одной линии полей: белого и черного.
85
Рис .II.4.33а
Рис .II.4.33б
86
Рис .II.4.32.

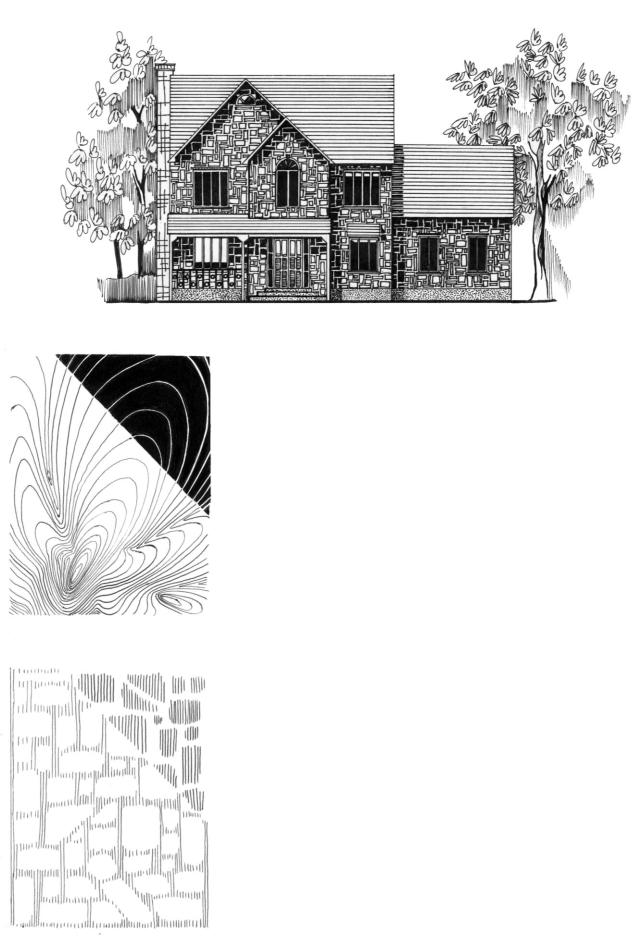

Рисунок II.4.32. Интересные упражнения по стилизации строительных материалов. Разборку этого рисунка начнем с пятен. Темное интенсивное заштрихованное пятно фасада бросается в глаза на белом фоне. Очень хорошо, легко передан кровельный материал. Не вызывает сомнения материал из которого выполнены стены и цоколь. Правильно выбран способ стилизации стекла. Присмотритесь как решена падающая тень на стекле. Решение падающей тени на стене весьма трудоемкая работа, но результат оправдывает затраченные усилия. Внимательно рассмотрите стыковку деревьев и фасада. С левой стороны темный тон дерева стыкуется со светлой вертикалью фасада. С правой – темное дерево стыкуется с более светлой крышей. Внизу ровная линия темной стены сама по себе отрывается от белого фона. На этом рисунке очень хорошо передаются чередования белых и темных пятен. Свет, тень, свет ….
Рисунок II.4.33а показывает красоту и замысловатость рисунка дерева. Такие рисунки очень пригодяться для передачи деталей интерьера.
Рисунок II.4.33б. Один из возможных вариантов передачи каменной кладки. Очень хорошо использывать в «легких» рисунках или в изображении какой либо формы на дальнем плане.
Рис .II.4.34
Стекло |
Металл |
Рис .II.4.34а |
Рис .II.4.34б |

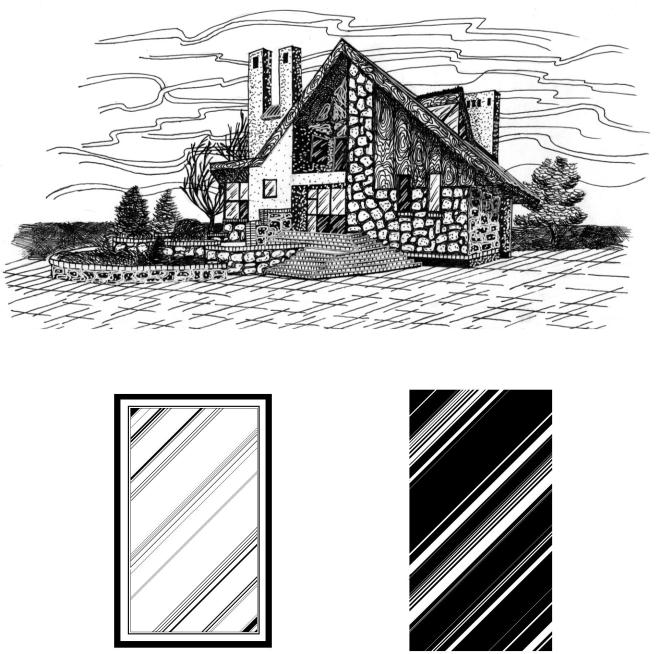

В этом упражнении применяется техника, упрощающая передачу материалов в тени. Упражнение заключается в следующем. Все теневые части заливаются черными чернилами, а затем сверху белой гелевой ручкой или перьевой ручкой и белой гуашью наносится рисунок, показывающий тот или иной материал. Из-за слабых кроющих свойств линии могут выглядеть серыми, а не белыми. Иногда это помогает восприятию. Но в любом случае, попытайтесь удержаться и не обводите одну линию дважды. Нарушается строгость линии.
Рисунок II.4.34а. Передача любой глянцевой поверхности. Эта подача может подойти к стилизации черного гранита или металла. В любом случае данный рисунок можно свести к заполнению плоскости параллельными линиями.
87
Рис .II.4.35. |
Рис .II.4.36. |
Рис .II.4.37. |
Рис .II.4.38. |

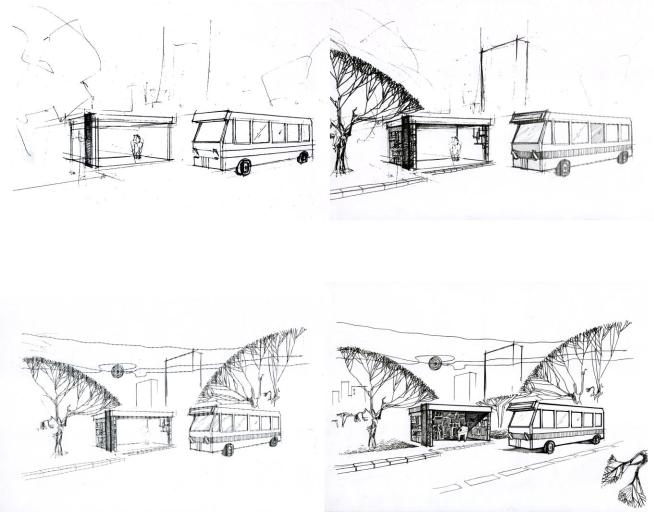

Стилизация транспорта необходима для демонстрации некоторых архитектурных форм. Транспорт не может являться объектом для масштабности, однако в некоторых случаях он усиливает восприятие объекта. В данном случае показана этапность изображения остановки городского транспорта. Рис. II.4.35 – общая компоновка объекта на листе. Набор тона и обозначение городской среды - II.4.36 и II.4.37. Обратите внимание на линии, создаваемые кронами деревьев. Они указывают на наш объект. Городской транспорт, автобус показан легко с достаточной степеню проработки без особо активних пятен. Присутсвие транспорта обязано только дополнять рисунок, а не занимать главенствующую роль в рисунке. Помните, главное – это ваша архитектурная форма и не стоит уклоняться от общего замысла ради красивой картинки автомобиля.
88
Рис .II.4.39.
В данных иллюстрациях не разбираются геометрические принципы построения отражения. Речь пойдет о тоне, штрихе, общей подаче и воспроизводимом впечатлении.
Отражение. Отражение – это один из эффектных моментов в подаче вашего рисунка. Отражение воспроизводит должное впечатление на зрителя и вам нужно этим пользоваться. Существует несколько способов передачи отражения и все они зависят от общей графической подачи. Для вас сейчас главное разобраться в основе передачи отражения, а затем в зависимости от ситуации применить свои знания.
Начнем с самой простой линейной подачи. Если у вас легкая подача Вашего рисунка таким же легким, линейным, должна быть подача отражения. В этом случае используется вертикальная штриховка. Во многих случаях линия и штриховка могут быть прерывистыми, т.е. линия, обрыв, линия. Воду можно показать одной, двумя извилистыми линиями. Особо усердствовать в передаче
89
волн не следует, это отвлекает внимание зрителя и снижает восприятие рисунка
(см. рис. II.4.41).
Рис .II.4.40.

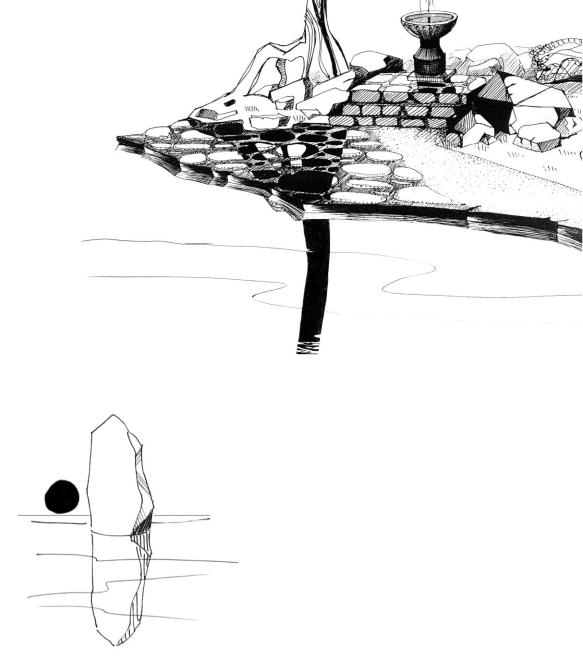

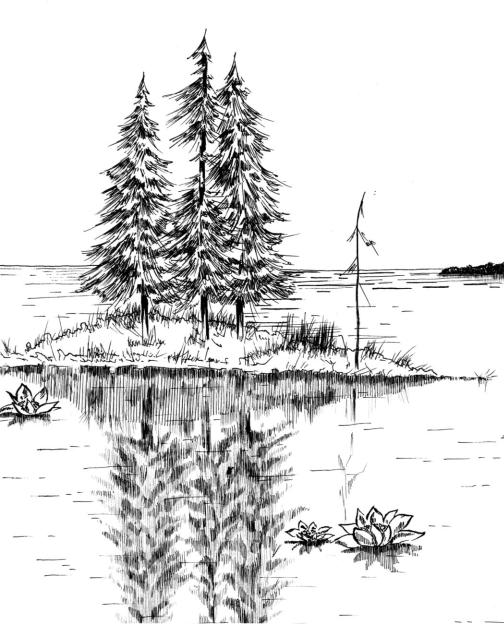

Возможно передать отражение и заливкой. Но вы должны помнить правила, рассказанные в разделе «Заливка». Активное черное пятно слишком приковывает к себе внимание. В Показанном рисунке основную нагрузку несет отражение, а не предмет. Теперь нужно и предмет делать не менее активным, но важно не переусердствовать, иначе можно потерять основной замысел, да и предмет тоже. Это мы уже видели в разделе заливка (рис. II.2.19.). Детализованное отражение, как показано на рисунке II.4.39 применять возможно только при яркой и выразительной подаче объекта. Но во всех случаях необходимо помнить неизменное правило

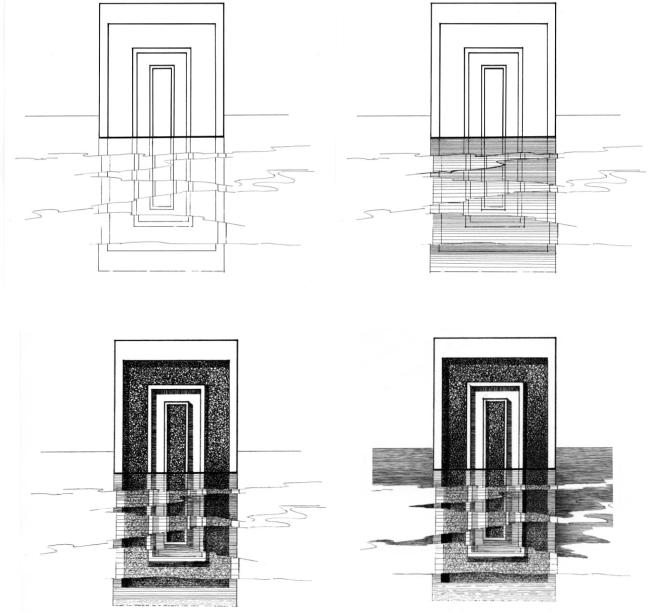

отражения. Любой отражающий материал будет выступать в роли «миротворца». Будут выравниваться белые и черные части формы, т.е. белое будет темнее, а черное наоборот будет светлеть. Рассмотрим несколько этапов при построении отражения (рис. II.4.42 – II.4.45). Первый этап – линейный (рис. II.4.42). Построим зеркально изображение объекта. Причем, сам объект будет показан более толстой линией, чем отражение. Затем покажем волны и внутри волны сделаем сдвижку линии в одну сторону, как мы уже делали при стилизации стекла. Сдвигать линию нужно на небольшое расстояние, иначе мы можем нарушить форму. Вообще будьте поаккуратнее с этими сдвигами. Они возможны при передаче отражений от простых форм. Если форма будет сложной, сильно сильно расчлененной, то такое отражение только усложнит восприятие. В зависимости от общей подачи этот этап можно считать уже законченным рисунком.
90
Рис .II.4.42. |
Рис .II.4.43. |
Рис .II.4.44. |
Рис .II.4.35. |
Остается только утолщить разделительную линию между отражением и объектом. Второй этап – Разделение объекта и отражения по тону (рис. II.4.43). Вцелом, отражение никогда не будет таким ярким и контрастным как объект. Поэтому мы слегка заштрихуем отражение. Причем, внизу отражения штрих будет не таким густым и, возможно, даже прерывистым, т.к. эта часть отражения будет стремиться слиться с водой. В данном случае это белая бумага. Третий этап – набор тона (рис. II.4.44.). В зависимости от фактуры материала мы выбираем необходимый штрих и уплотняем тон объекта почти в полную силу. Оставим маленький запас для выравнивания тона. Затем приступаем к отражению. Белое у нас уже темнеет. Осталось набрать тон темных частей формы. Необходимо помнить, что они у нас будут светлее, чем на объекте. Поэтому набор будем осуществлять ручкой, оставляющей более тонкий след. Вполне возможно внутреннюю часть «волн» оставить осветленной. Теперь приступим к передаче воды. Воду набирать будем перекрестным штрихованием под острым углом. Необходимо правильно набрать тон. Вода будет гораздо темнее отраженных белых частей и светлее отраженных черных.
91
II.5. Тема 5.
Перспективное изображение.
Методы построения перспективного изображения в данных указаниях не рассматриваются.
Мы рассмотрим общую композиционную картину. Начнем с взаимосвязи – точка зрения – линия горизонта – изображение объекта. Выбор т очки зрения зависит от того, какую часть пространства нам необходимо сделать более выразительной.
1. Когда точка зрения поднята гораздо выше наших объектов, это называется перспективой с птичьего полета. Такая перспектива позволяет рассматривать целые архитектурные ансамбли, совмещая их с рельефом местности. Архитектурные сооружения рассматриваются в массах. Люди практически этого никогда не увидят (рис. 87).
Рис. 87
2. Перспектива с линией горизонта стоящего человека. Наиболее часто встречающееся изображение, дающее наиболее реальную картину обозреваемого пространства и окружающих форм. Именно так основная масса людей воспринимает окружающую среду (рис .88).
