Описание ИАПК РТУ ДСШ

Измерительный аппаратно-программный комплекск ИАПК РТУ ДСШ

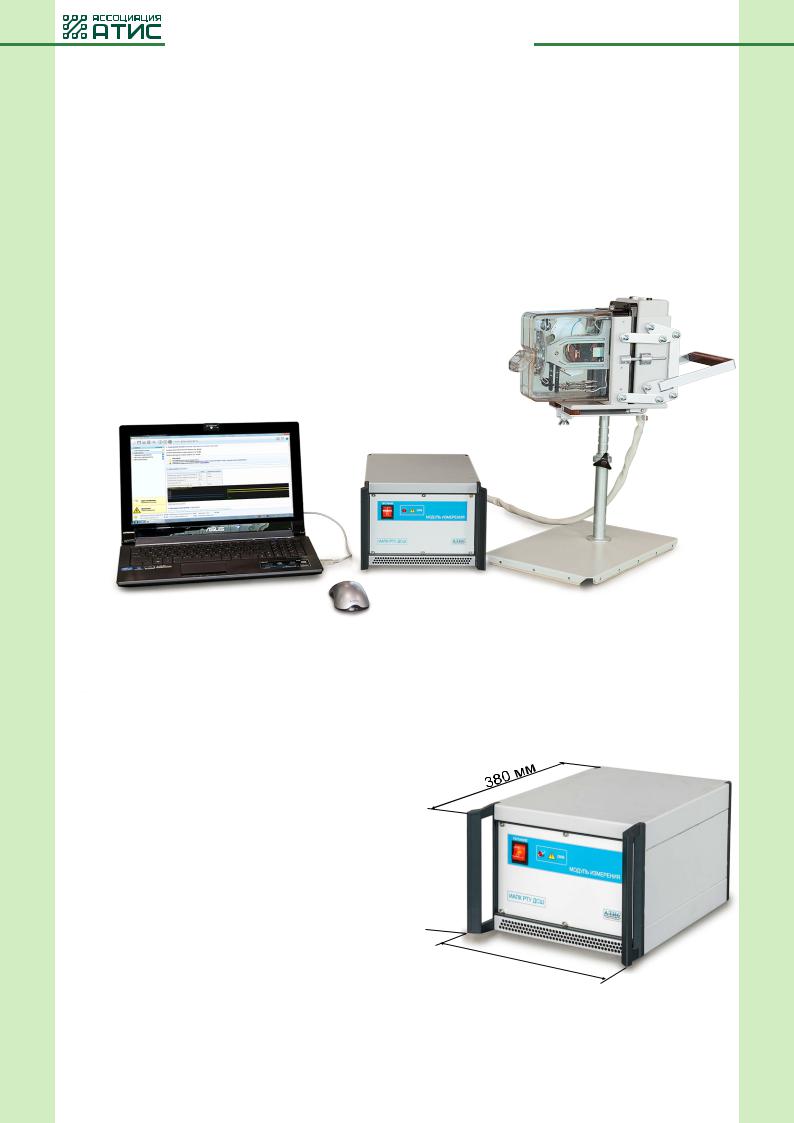

Измерительный комплекс ИАПК РТУ ДСШ (рисунок 1) предназначен для комплексной проверки электрических и временных параметров реле ДСШ. Благодаря полной

автоматизации проверок создается эргономичное рабочее место электромеханика РТУ.

Проверка реле ДСШ осуществляется с помощью ПК. Пользователь в специальном

программном обеспечении, задает последовательность команд, которые по шине USB

поступают в Модуль измерения и далее через коммутатор сигналов контактных групп реле осуществляет взаимодействие модуля измерения с реле.

Рисунок 1. ИАПК РТУ ДСШ

Модуль измерений

Рисунок 2. Модуль измерения

1

Описание ИАПК РТУ ДСШ

Подставка соединитель

Подставка-соединитель, входящая в состав ИАПК РТУ ДСШ, оборудована механизмом для фиксации реле и имеет улучшенную штепсельную розетку ДСШ, разработанную специально для данного измерительного комплекса.

Функциональность подставки описана на рисунке 3.

Направляющие полозья для фиксации реле ДСШ

Программное обеспечение

Программа для проверки реле ДСШ (рисунок 4) устроена таким образом,

чтобы пользователю было наиболее

понятно работать в ней. Во время

работы в программе появляются

необходимые подсказки координирующие действия

пользователя, например, при проверке

на магнитную уравновешенность - необходимо перевести реле ДСШ в

горизонтальное положение.

В программе возможны разные

варианты проверок - полная проверка, удобна для прогона реле и частичная

проверка, удобна при регулировки Рисунок 4. Рабочее окно программы определенных параметров.

2

Описание ИАПК РТУ ДСШ

Проверка реле ДСШ

Электрические параметры реле ДСШ проверяются в соответствии с технологической

картой №22 сборника технологических карт.

Техкарта 22 пункт 10. Проверка электрических и временных параметров

Настройка параметров

ИАПК РТУ ДСШ автоматически определяет тип реле и настраивает электрические

параметры, такие как:

частота питающего напряжения

номинальный угол сдвига фаз

номинальное напряжение

ток и сразу определяет:

активное сопротивление местного элемента активное сопротивление путевого элемента

Измерение напряжения подъема

запускаем команду «Срабатывание/отпускание» после чего ИАПК РТУ ДСШ

произведет измерения и выдаст следующие результаты:

напряжение прямого подъема

напряжение полного подъема

напряжение отпускания

ток отпускания

ток полного подъема

неодновременность замыкания/размыкания контактов

полное сопротивление путевого элемента

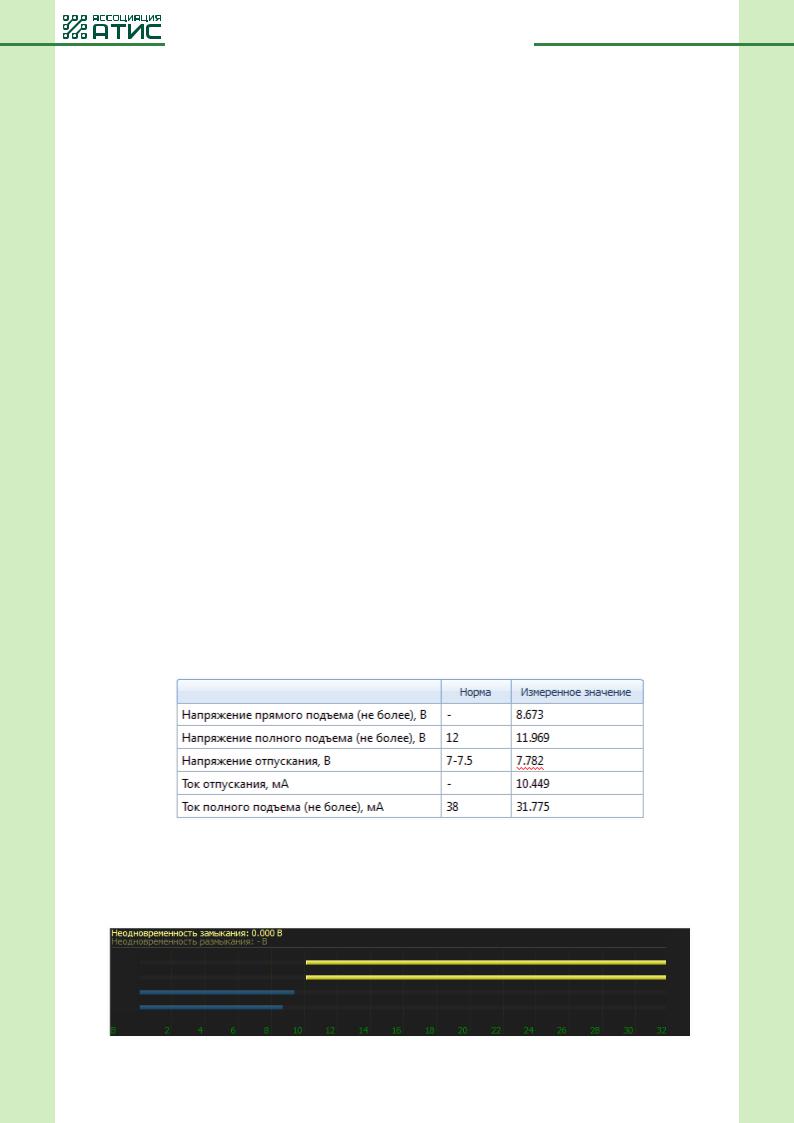

Данные отображаются в таблице (рисунок 5), в которой указаны нормированные

значение и измеренные. Значения отличающиеся от нормы подчеркиваются красной волнистой линией.

Рисунок 5. Таблица значений команды «Срабатывание/отпускание»

В процессе выполнения команды, ИАПК РТУ ДСШ дополнительно проверяет

контакты на неодновременность замыкания и размыкания, отображая результаты

в виде графиков, которые откладываются по шкале напряжения. И вычисляет разницу между крайними значениями.

21-22

41-42

61-63

81-83

Рисунок 6. График замыкания контактов

3

Описание ИАПК РТУ ДСШ

Измерение переходного сопротивления

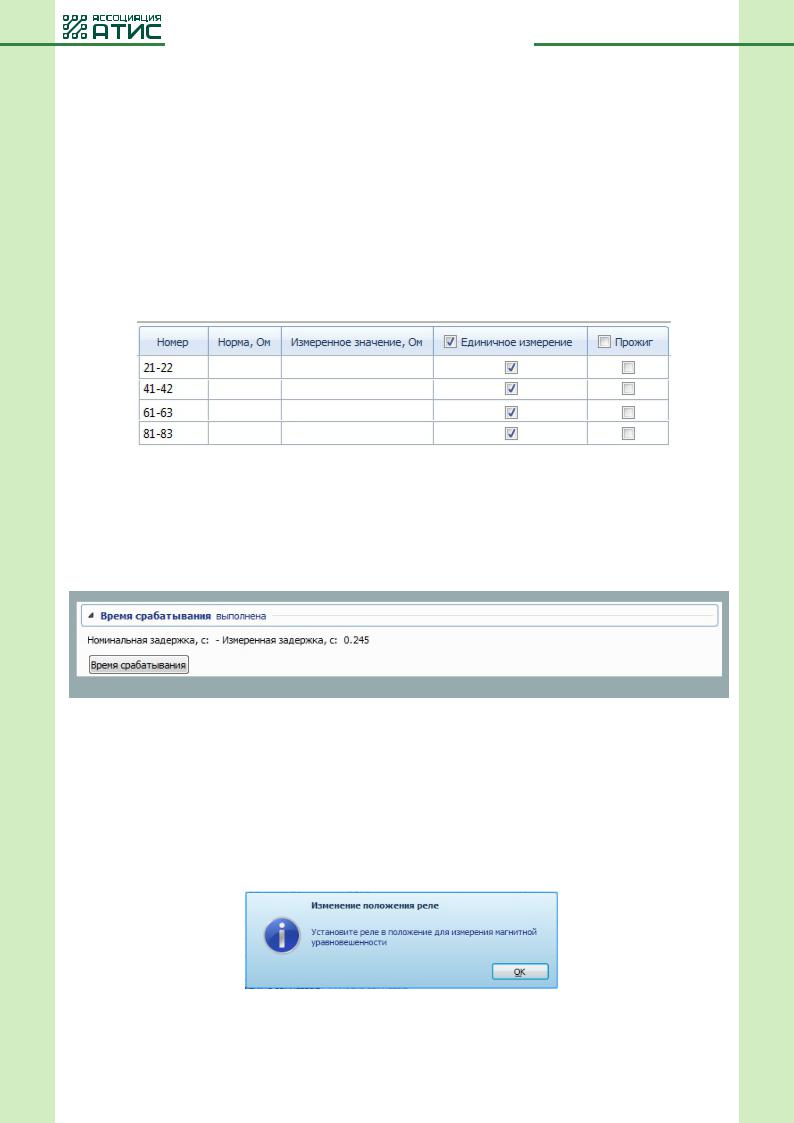

ИАПК РТУ ДСШ измеряет переходное сопротивление контактов методом вольтметра-

амперметра по 4-х проводной схеме, благодаря этому, получается высокая точность измерений. Результаты измерений отображаются в таблице показанной на рисунке 7.

Если переходное сопротивление какого-либо контакта или контактов будет

превышать нормированное значение, то следует выбрать восстанавливаемые контакты в столбце «Прожиг» и нажать кнопку «Прожечь выбранные». Прожиг контактов осуществляется подачей на восстанавливаемые контакты тока 5 А и напряжения 24 В,

происходит10 таких коммутаций. Для подтверждения восстановления контакта

необходимо повторное измерение его переходного сопротивления.

0,5 0,245

0,5 0,032

0,5 0,322

0,5 0,110

Рисунок 7. Таблица значений переходного сопротивления

Измерение времени срабатывания

Для измерения времени срабатывания реле, ИАПК РТУ ДСШ после запуска команды настраивает необходимые начальные параметры, и производит измерения с отображением результата на экране (рисунок 8).

Рисунок 8. Команда «Время срабатывания»

Техкарта 22 пункт 11. Проверка работы реле ДСШ в резонансной рельсовой цепи

ИАПК РТУ ДСШ предусматривает проверку работы реле ДСШ в резонансной рельсовой цепи. Для данной проверки необходимо запустить команду «Измерение магнитной уравновешенности», после чего появится сообщение (рисунок 9) координирующее действие пользователя.

Рисунок 9. Информационное сообщение с подтверждением - для перевода реле в ДСШ в горизонтальное положение.

4

Описание ИАПК РТУ ДСШ

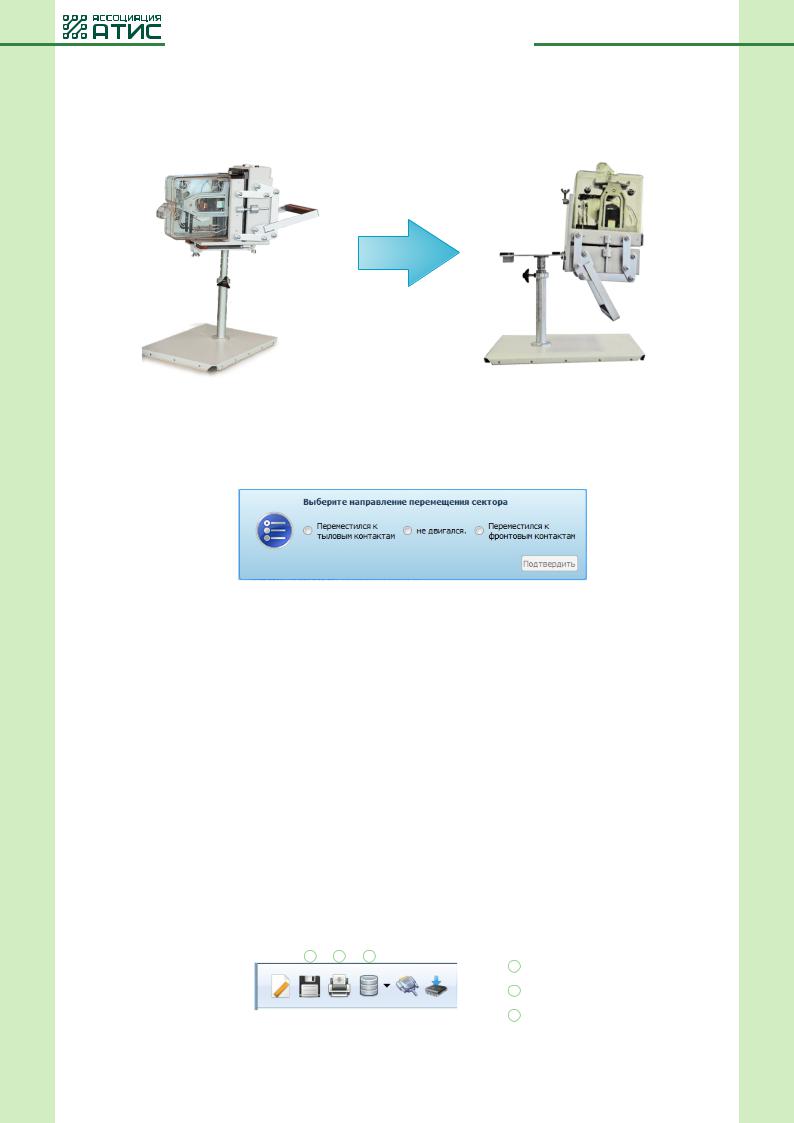

Подставка-соединитель предусматривает перевод реле ДСШ в горизонтальное положение. Для этого необходимо расслабить вентиль фиксирующий реле (рисунок 3),

перевести реле в горизонтальное положение (рисунок 10) и нажать кнопку «ОК» в окне на

рисунке 9, после чего Модуль измерения начнет проверку.

Рисунок 10. Перевод реле ДСШ в вертикальное положение

В данном измерении необходимо следить за сектором реле ДСШ, чтобы выбрать в следующем всплывающем окне (рисунок 11) один из предложенных вариантов.

Выбранный вариант будет отображаться в отчете проверки.

Рисунок 11. Окно с вариантами выбора для ввода результата проверки на магнитную устойчивость

Создание протокола проверки реле ДСШ

Создание протоколов в программе максимально автоматизировано. Разработана

удобная форма для заполнения фамилии и инициалов проверяющего, заводского

номера реле и даты изготовления. Измеренные данные заполняются автоматически. В

форме предусмотрено место для заполнение механических параметров реле, которые

так же можно вносить в протокол после его формирования.

В программе организован поиск протоколов по основным параметрам - фамилии

проверяющего, типу реле и заводскому номеру реле, в зависимости от целей поиска.

Любой протокол можно перевести в формат PDF или HTML, это удобно для отправки

отчетов по электронной почте или для просмотра на другом компьютере.

Для создания протокола необходимо нажать кнопку на панели инструментов -

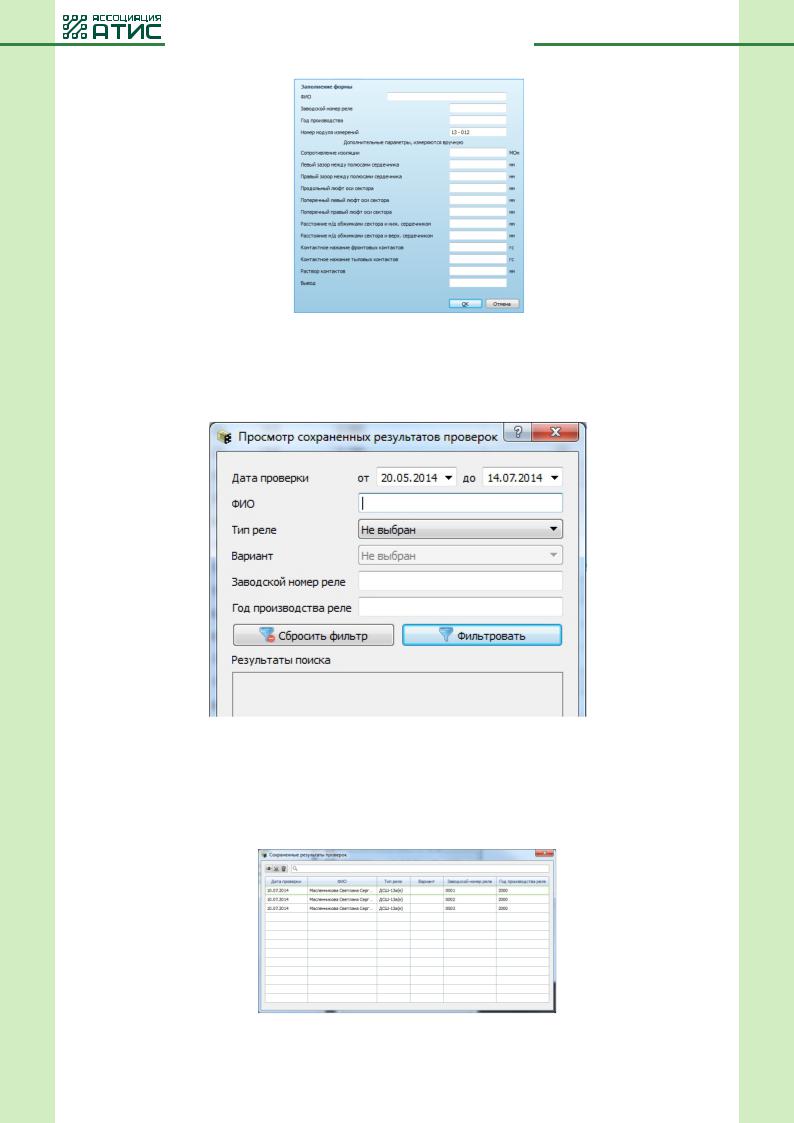

Сохранить отчет (рисунок 12), после чего откроется форма для заполнения данных

(рисунок 13).

1 2 3

1 - сохранить отчет

2 - печать отчета

3 - просмотр базы отчетов

Рисунок 12. Панель управления

5

Описание ИАПК РТУ ДСШ

Рисунок 13. Форма создания отчета проверки

Для просмотра сохраненных протоколов нужно нажать кнопку на панели

инструментов просмотр базы отчетов (рисунок 12) после чего откроется форма поиска

(рисунок 14), в которой нужно задать параметры для поиска нужных отчетов.

Рисунок 14. Форма для поиска отчетов

После задания необходимых данных для поиска следует нажать кнопку

Фильтровать, после чего откроется окно со списком отчетов удовлетворяющие требованиям поиска. На рисунке 15 показан список отчетов, который выдал фильтр поиска по фамилии проверяющего.

Рисунок 15. Список протоколов

6

Описание ИАПК РТУ ДСШ

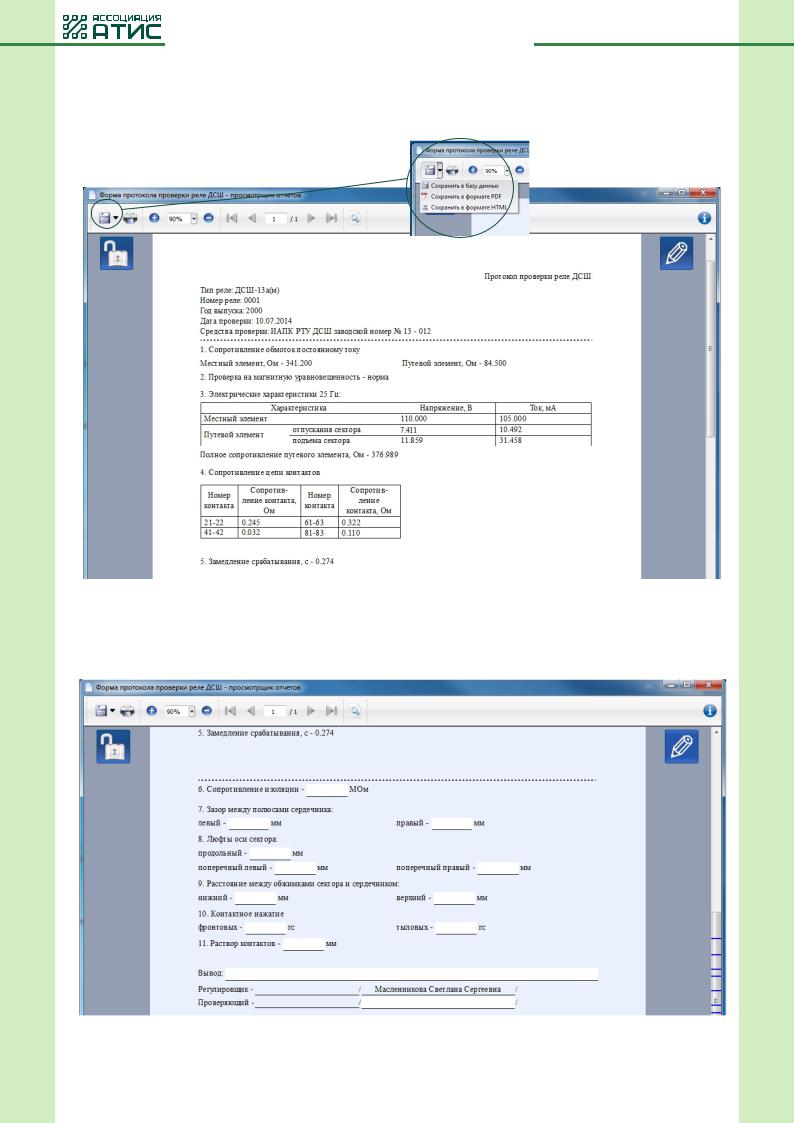

После выбора из списка протокола, откроется окно Просмотрщик отчета в

котором видны результаты проверки (рисунок 16), которые можно распечатать или

сохранить в другом формате.

Рисунок 16. Протокол проверки реле ДСШ

В нижней части протокола можно вводить данные механических параметров реле,

если нажать на кнопку в правом верхнем углу в виде карандаша, то поля для ввода станут

активными (рисунок 17).

Рисунок 17. Протокол в режиме редактирования

7

Описание ИАПК РТУ ДСШ

Дополнительные сведения

Полное название:

Автоматизированный аппаратно-программный комплекс для проверки реле типов ДСШ

№ чертежа ИТАЖ.411734.004

Комплектность ИАПК РТУ ДСШ:

Модуль измерения

Подставка-соединитель

Тест-блок

Световой экран

Переносной компьютер

ЗИП, кабели

Документация, ПО

Код в сетевом классификаторе материально-технических ресурсов:

СКМТР 4222910020

В заключении хочется добавить несколько слов от лица разработчиков: мы знаем что

процесс регулировки реле типа ДСШ сложный и трудоемкий. Изготавливая измерительный комплекс ИАПК РТУ ДСШ, мы, прежде всего думали о том, что необходимо максимально автоматизировать процесс проверки электрических параметров реле ДСШ. Режимы работы реле ДСШ устанавливаются и контролируются автоматически для более точных и удобных измерений. Весь комплекс сделан максимально компактно и эргономично, чтобы его можно было размещать на любой

рабочей поверхности. После всей проделанной работы мы хотим пожелать работникам

РТУ приятной работы с ИАПК РТУ ДСШ!

С уважением разработчики ЗАО «Ассоциация АТИС»

195253, Санкт-Петербург, пр-т Энергетиков, д. 42, а/я 9

тел/факс (812) 458-56-27(28,29) spb@as-atis.ru; www.as-atis.ru
