2. Прості вантажопідйомні пристрої.

2.1. Прості вантажопідіймальні пристрої

Грузоподъёмные машины (сокр. ГПМ) — класс подъёмно-транс-

портных машин, предназначенных

для подъёма грузов и людей в верти-

кальной или близким к ней наклонных

плоскостях.

В строительном производстве грузоподъёмные машины применяются:

- при монтаже конструкций промышленных и жилых зданий,

- при установке и монтаже оборудования,

- для подачи строительных материалов, деталей и конструк-

ций к месту их укладки,

- а также для погрузочно-разгрузочных работ на складах.

Одной из основных характеристик грузоподъёмной машины является её номинальная (максимальная) грузоподъёмность.

Q=G_груз. + G_пр. (1)

где G_груз. – максимальный вес груза, который поднимается;

G_пр. – вес грузозахватного приспособления, подвешиваемого на крюк.

Для грузоподъёмных машин установлены следующие режимы работы:

● лёгкий (Л) – редкая работа с номинальным грузом, малая скорость,

продолжительность включения ПВ=15÷20%;

● средний (С) – грузы разной величины, средняя скорость, продолжи-

тельность включения ПВ=25÷40%;

● тяжелый (Т) – постоянная работа с грузами, близкими к номиналь-

ным, высокие скорости, продолжительность включе-

ния ПВ=25÷60%;

● весьма тяжелый (ВТ) – постоянная и беспрерывная работа с номи-

нальными грузами, максимальные скорости,

продолжительность включения ПВ=40÷60%.

Продолжительность включения всей машины, как правило, определяется продолжительностью включения основного механизма - механизма подъёма груза:

ПВ = , (2)

где t - время работы механизма в цикле;

Т_ц – среднее время данного цикла.

Используемые в строительном производстве грузоподъёмные машины в зависимости от их конструкции и назначения можно разделить на следующие группы:

А). Простые машины:

а) домкраты – предназначены для подъёма груза на небольшую вы-

соту, воздействуя на груз снизу;

а б в г д е

Рис.1. Домкраты:

а – ромбический винтовой; б – винтовой; в - реечный; г – гидравлический;

д – гидравлический подкатной; е – пневматический.

б) блок - это простейший механизм, которые служат для изменения

направления гибкого каната, в котором через насаженный

на ось ролик перекинут канат (цепь), поднимаемый груз, а

также он используется в качестве составных частей поли-

спастов.

Рис.2. Блок.

в) полиспаст - это грузоподъёмное устройство, состоящее

из нескольких подвижных и неподвижных бло-

ков огибаемых веревкой, канатом или тросом,

позволяющее поднимать грузы с усилием в

несколько раз меньшим, чем вес поднимаемого

груза.

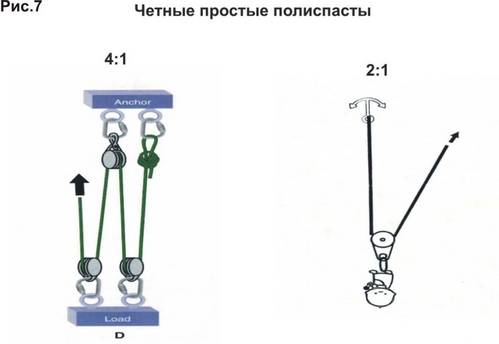

Рис.3. Полиспаст.

г) тали ручные и электрические (электротельферы) – предназначе-

ны для подъёма груза и его перемеще-

ния по линии рельса;

а б

Рис.4. Тали ручные и электрические (электротельферы):

а - таль ручная цепная; б - таль электрическая (тельфер).

д) строительные лебёдки – применяются для подъёма и подтягива-

ния грузов или являются составной ча-

стью более сложных машин;

Рис.5. Строительные лебёдки.

е) строительные подъёмники – служат для подъёма груза на плат-

форме, движущейся в направляющих.

Рис.6. Строительные подъёмники.

Б). Краны:

а) стреловые стационарные краны – производят подъём и

перемещение груза в пределах площадки, охва-

тываемой стрелой; используются для монтажа

конструкций и оборудования;

Рис.7. Стреловой стационарный кран.

б) стреловые самоходные краны - – предназначены для монтажных и

погрузочно-разгрузочных работ; отличаются большой

маневренностью; зона, обслуживаемая краном, мо-

жет быть любой конфигурации;

а б в г

Рис.8. Стреловые самоходные краны:

а – на шасси автомобиля; б – на пневмоходу;

в – на гусеничном ходу; г – на шасси трактора.

б) стреловые башенные краны – передвигаются по рельсо-

вым путям; используются для перемещения гру-

зов и монтажа конструкций в зоне рельсового

пути; наличие башни даёт возможность обслу-

живать площадь, охватываемую стрелой, на

большой высоте;

Рис.9. Стреловые башенные краны.

в) передвижные стреловые краны на рельсовом ходу – ис-

пользуются для перемещения грузов и

монтажа конструкций в зоне рельсового

пути;

Рис.10. Передвижной стреловой кран на рельсовом ходу.

г) самоходные стреловые краны повышенной грузоподъём-

ности – предназначены для монтажных и погрузочно-разгрузоч-

ных работ; отличаются большой грузоподъёмностью и

маневренностью; зона, обслуживаемая краном, может

быть любой конфигурации;

а

б

Рис.11. Стреловые самоходные краны большой мощности:

а - зарубежного производства; б – большой грузоподъёмности и высокой

проходимости (в результате конверсии, на базе военных тягачей).

и) козловые (портальные) краны - производят перемещение грузов и

монтаж конструкций в пределах площади прямоугольника,

обслуживаемого краном;

Рис.12. Козловой (портальный) кран.

к) мостовые краны;

Рис.13. Мостовой кран.

к) кабельные краны – несущей конструкцией для перемещения груза слу-

жит стальной канат, натянутый между двумя опора-

ми; используются для перемещения грузов и монта-

жа конструкций в зоне несущего каната.

а

б

Рис.14. Кабельный краны

а – использование на строительстве дамбы и лесозаготовках;

б - перспективные возможности использования.

Простые грузоподъёмные машины предназначены для:

- выполнения погрузочно-разгрузочных работ,

- поднятия и опускания грузов,

- и их перемещения.
