2.2.4 Перегородки
Перегородки - гіпсокартонні каркасні .
Каркас виконується з гнутих сталевих профілей , стійкі каркасу встановлюються з шагом 600 мм по горизонтальним металевим направляючим які прикріплюються до несучіх конструкцій підлоги та стелі дюбелями , або саморізами.

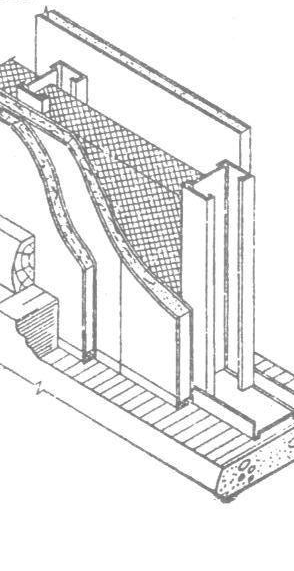

Мал.3 Конструкція перегородки
Для посилення перегородки в місцях пройомів каркас повинен бути укріпленим постановкою парних стійок .
Обшивка перегородок – гіпсокартонними листами 14 мм .
З одноі сторони два листа , а з другої один лист.
Міжперегородковий простір заповнюється звукоізоляцією – мінеральною ватою. Відділка перегородок виконується водоемульсійними фарбами , стики штукатуряться , ширина перегородки 107 мм.
В приміщеннях з вологим режимом роботи (кухня, ванна) перегородки виконуються з керамічної цегли шириною 120 або 65 мм , яка армується полосами з листової сталі 1.5 × 2.5мм ,яку укладають в горизонтальні шви через три ряди цегли, кінці арматури закріплюються до стін та оздоблюють кахлем на всю висоту стіни.
2.2.5 Двері та вікна
Двері відповідно до розташування визначають зовнішні та внутрішні. За конструкцією – одностулкові та двостулкові. Форма і розмір дверей визначається призначенням приміщення в якому вони встановлюються.
В проекті прийнято дерев’яні одностулкові глухі(ДГ 21-10, ДГ 21-9) та двостулкові скляні (Д3). Вікна металопластикові, обладнані двома стеклопакетами та прошарку повітря.
Розрахунок розмірів вікон проводиться згідно з дбн в.2.2-15-2005 «Житлові будинки»., котрий встановлює відношення площі віконних отворів до площі підлог 1:5,5 – 1:8.
Для мансардних вікон (ВМ) використовуємо термоізоляціні распашні вікна FWP-R фірми Fakro, які виготовляють під індивідуальний заказ. Вікно відкривається на кут 90º. Розмір вікна дозволяє легко та без ризику виходити на обладнаний для виходу дах. Це дозволяє легко ремонтувати дах.
2.2.6 Сходи
Згідно з проектом сходи на дерев´яних косоурах з ухилом 1:1,5. Сходи мають два марші . Ширина сходинки 250 мм, присхідця – 175 мм. Ширина сходів 1000 мм, міжповерхової площадки – 1200мм. Сходинки і присхідці влаштавують у вирізи в костурах. Огородження виконують з дерев´яних елементів висотою 1000 мм.
2.2.7 Дах
Дах двосхилий з ухилом 40º.
Кроквяна система приставна, жорсткість якої забезпечує прогони, стійка та бантина. Для покрівлі використовуємо плоску керамічну черепицю, яка влаштовується на латах з дерев’яного брусу 50х50 з кроком 500 мм. По внутрішній стіні кладеться лежень, на який опираються стійки, поверх яких кріпиться прогін. Крокви верхнім кінцем укладаються на прогін, а нижнім на мауерлат(150×150), укладений на внутрішню грань зовнішньої стіни на шар толю.
Конструкція та розміри даху прийняті згідно з розрахунком (п. 3.2).
Проектується злив води по звісу покрівлі по кутам будівлі. Встановлюються кронштейни в які вкладаються водовідвідні жолоба.
Мал.3
Кріплення водовідвідних жолобів
2.2.8 Специфікація індустріальних виробів
Табл.2 Специфікація індустріальних виробів
Назва виробу |
Ескіз виробу |
Марка елементу |
Основні розміри |
Загальна кількість шт | ||
Довжина Мм |
Ширина мм |
Висота Мм | ||||
Перемички
|
|
2ПБ13-1 2ПБ16-2 2ПБ17-2 2ПБ25-3
|
1290 1550 1680 2460
|
120 120 120 120
|
140 140 140 140
|
32 16 12 4
|
Вікнa
|
|
В1 В2 В3 В4
|
1510 2110 910 1210
|
80 80 80 80
|
1510 1510 1510 1510
|
2 1 4 4
|
Двері |
|
Д1
Д2
Д3 |
1010
910
1510 |
80
80
80 |
2070
2070
2070 |
3
11
1
|
Вікна “FAKRO” |
|
В5 |
1210 |
80 |
1174 |
5 |
Дерев’яні балки
|
|
БО
БД |
2400 2700 3000 3600 4500
2400 2700 3000 3600 4500
|
50 50 80 80 100
50 50 80 80 100 |
150 150 160 160 200
150 150 160 160 200 |
1 4 4 2 2
6 5 2 11 6 |
