Тема 1 автоматизированное проектирование планов путевого развития железнодорожных станций
Проектирование, при котором проектные решения принимаются во взаимодействии человека и ЭВМ, называется автоматизированным. При этом проектировщик решает творческие задачи: постановка задачи, выбор вариантов для проектирования, принятие окончательного решения. ЭВМ выполняет расчеты и построение чертежей.
Для того чтобы ЭВМ могла выполнить расчет плана станции и построение чертежей необходимо подготовить цифровую модель ее путевого развития. С этой целью схема станции представляется в виде ориентированного графа.
2 Основные понятия о графах
Граф G=(V,E)- это рисунок, состоящий из точек (вершин)Vи соединяющих их линий (ребер)E.
-

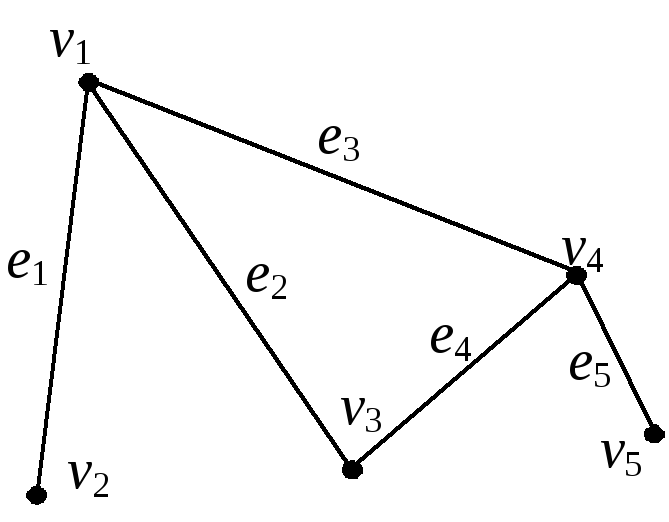

v1, v2, v3, v4, v5– вершины
e1= (v1,v 2)
e2= (v 1,v 3)
e3= (v 1,v 4) – ребра
e4=(v 3,v 4)
e5=(v 4,v 5)
e1= (v1,v 2)=(v2,v 1)
Данный граф называется неориентированным (на нем не указано направление ребер). Если на каждом ребре указано его направление, то граф является ориентированным. Ребра в ориентированном графе называются дугами.
-
v1, v2, v3, v4, v5– вершины
e1= (v1, v 2)
e2= (v 1, v 3)
e3= (v 1, v 4) – дуги
e4= (v 3, v 4)
e5=(v 4,v 5)
e1= (v1,v 2) ≠ (v2,v 1)
В орграфе каждая дуга e=(v1,v2) имеет начальнуюv1 и конечнуюv2 вершины (v1 иv2 являются концевыми вершинами дугиe).
Вершина v и дугаeназываются инцидентными, еслиv является концевой вершиной дугиe. Концевые вершиныv1и v2 инцидентны дугеe; в свою очередь, дугаeинцидентна этим двум вершинам. Дуга всегда инцидентна двум вершинам; в то же время вершина может быть инцидентна множеству дуг.
Степень вершиныd(v)– это число дуг, инцидентных данной вершине.
d(v 1)=3;d(v 2)=1d(v 3)=2.
В ориентированном графе различают еще и полустепени заходаdi(v) иполустепени исходаdо(v). Полустепень заходаdi(v) – это число дуг, которые заходят в вершинуv; полустепень исходаdo(v) – это число дуг, которые исходят из вершиныv. Сумма двух полустепеней вершины равна ее степени:di(v )+do(v )=d(v).
Например, di(v 1)=0,do(v 1)=3,d(v 1)=3+0=3;
di(v 3)=1,do(v 3)=1,d(v 3)=1+1=2;
3 Каноническая модель станции
Каждую схему станции можно рассматривать как орграф; при этом целесообразно заменить кривые их тангенсами. Принято, что все дуги орграфа станции ориентированны слева направо (см. рис. 2.1).
Рис. 2.1.
На схемах станций имеются три типа вершин: ЦП – центр стрелочного перевода; ВУ – вершина угла поворота; КП – конец пути.
Каждая вершина графа имеет свой номер. Для того, чтобы по номеру вершины можно было определить ее тип, для каждого из них выделена отдельная группа номеров: для ЦП- {1..99}, для КП- {101..199}, для ВУ- {201..299}.
Вершины разного типа отличаются степенью:
d(ЦП)=3,d(ВУ)=2,d(КП)=1.
Например:
d(1)=3;d(201)=2;d(101)=1.
Зная полустепени вершин ЦП, можно определить направление укладки стрелочного перевода: если di=1, d0=2 - перевод противошерстный; если di=2, d0=1- перевод пошерстный. Например:
di(1)=1,d0(1)=2 – ЦП1- противошерстный;di(3)=2,d0(3)=1- ЦП3- пошерстный.
Для вершины КП по ее полустепеням можно определить положение этого конца пути на схеме: если di=1;d0=0 – КП правый; еслиdi=0;d0=1 - КП левый. Например:
di(101)=0;d0(101)=1– вершина 101 – это левый КП;
di(103)=1;d0(103)=0– вершина 103 – это правый КП.
Ориентированный граф схемы станции в ЭВМ представляется списками инцидентностиего вершин. При этом для каждой вершины в списке достаточно указать только исходящие дуги.
В модели горловины список инцидентности для вершины включает в себя конечные вершины дуг, исходящих из данной вершины. Так, для 9 точек схемы на рис. 1.1 нужно записать, соответственно 9 списков инцидентности:
N |
NР |
NВ |
Полустепень исхода dо(v) |
1 |
3 |
201 |
2 |
2 |
105 |
3 |
2 |
3 |
104 |
- |
1 |
101 |
1 |
- |
1 |
102 |
2 |
- |
1 |
103 |
- |
- |
0 |
104 |
- |
- |
0 |
105 |
- |
- |
0 |
201 |
103 |
- |
1 |
Каждый список инцидентности в зависимости от полустепени исхода вершины dо(v) может включать в себя от 0 до 2-х вершин. Поэтому списки представляются матрицей размеромn3, гдеn- число вершин в схеме станции.
При составлении списков инцидентности для противошерстных ЦП принято, что первой в списке записывается конечная вершина дуги, соответствующая прямому пути; второй – боковому пути. Поэтому правильная запись для стрелки 1 - 3-201, а не 201-3.
В столбцах NР,NВпрочерки заменяют нулями.
