10. Ориентирование линий, планов и карт

Для ориентирования карты достаточно ориентировать линию, принадлежащую данной карте.

Для того чтобы ориентировать линию, надо знать угол ориентирования, т.е. тот угол, который данная линия составляет с направлением, принятым за начальное.

В географической системе за начальное направление принято северное направление географического меридиана (рис. 40, 41) и углами ориентирования являются географический азимут A и географический румб r_г.

Рис. 40

Рис. 41

Географический азимут – угол, отсчитываемый от северного направления географического меридиана по ходу часовой стрелки до ориентируемой линии. Изменяется от 0 до 360°.

Но географические меридианы в разных точках сфероида не параллельны между собой, поэтому азимут одной и той же линии (см. рис. 40, линия 1–2) в различных ее точках будет различен (азимут A_(A) в точке А не равен азимуту A_(B) в точке В. Это различие определяет угол , который называется сближением меридианов:  = А_(В) – А_(А) (см. рис. 40, 41).

В геодезии пользуются терминами: прямое направление линии и обратное. Так, если исходное направление линии – направление АВ(см. рис. 41), то обратное направление – направление ВА. Соответственно азимут линии АВ будет прямым, линии ВА – обратным (т.е. А_(А), А_(В) – азимуты прямые, А_(В)обр – азимут обратный). Зная азимут прямой в точке А_(А) и сближение меридианов _(В), можно вычислить азимут обратный в точке В. В данном случае А_(В)обр = А_(А) + 180 + _(В).

Расчет показал, что для средних широт при расстояниях между точками менее 0,5 км сближение меридианов менее 30. В строительной практике такая погрешность (30) в определении направлений считается допустимой, и тогда при l < 0,5 км в общем случае А_обр = А_пр  180°.

На рис. 39,а показан географический азимут для линии ВС (пунктирная линия – направление географического меридиана в точке В).

Географический румб – острый угол между ориентируемой линией и ближайшим направлением географического меридиана (северным или южным). Румб может иметь значения от 0 до 90°. Связь румбов и азимутов показана на рис. 42. Числовые значения румба необходимо сопровождать названием четверти, в которой находится линия. Например, для линии MN₁ румб составит r = СВ: 56°15, для линии MN₃ r = ЮЗ: 31°26 и т.д.

Обратные румбы отличаются от прямых названием, их угловая величина не меняется. Так, если прямой румб r = CВ: 50°15, то обратный румб r = ЮЗ: 50° 15.

В системе плоских прямоугольных координат за начальное направление принято северное направление осевого меридиана (рис. 43), и углами ориентирования являются дирекционный угол  и дирекционный румб r. Соответственно в пределах зоны сближение меридианов  есть угол, образованный направлением осевого меридиана и направлением географического меридиана данной точки.

Рис. 42

Рис. 43

Дирекционный угол – угол, отсчитываемый от северного направления осевого меридиана или линии, ему параллельной, по ходу часовой стрелки до ориентируемой линии. Изменяется от 0 до 360°.

Дирекционный угол в разных точках прямой – величина постоянная, и соответственно обратный дирекционный угол равен: _обр = _пр + 180°.

Зная географический азимут, можно вычислить дирекционный угол, и наоборот. Если считать для точек, расположенных восточнее осевого меридиана, сближение  со знаком плюс (см. рис. 43), а западнее – со знаком минус, то во всех случаях А =  + .

На топографических картах дается значение  для средней точки листа карты. При решении задач следует иметь в виду, что для картМ иМ сближение меридианов изменяется на 30.

Дирекционный румб – острый угол между ориентируемой линией и ближайшим направлением осевого меридиана или линии, ему параллельной изменяется от 0 до 90. Связь между румбами и дирекционными углами такая же, как и в географической системе.

На топографической карте представлены географическая система и система плоских прямоугольных координат. Соответственно направления линий характеризуются географическими азимутами или дирекционными углами.

В тех случаях, когда необходимо ориентировать карту на местности, или линию местности определенного направления отобразить на карте или плане, или решить другие аналогичные задачи, т.е. «перейти от карты к местности», и наоборот, во многих случаях ориентируются относительно магнитного меридиана, направление которого определяется магнитной стрелкой.

При ориентировании относительно магнитного меридиана за начальное направление принято северное направление магнитного меридиана (рис. 44) и углами ориентирования являются магнитный азиму䑂 А_т и магнитный румб r_m.

Магнитный азимут – угол, отсчитываемый от северного направления магнитного меридиана, по ходу часовой стрелки до ориентируемой линии.

Рис. 44

Магнитный меридиан, как правило, не совпадает с географическим. Угол, образованный этими меридианами, называется магнитным склонением  (см. рис. 44). Приписывая восточному склонению знак плюс, а западному минус, во всех случаях получаем: А = А_т + .

Магнитное склонение – величина не постоянная, известны его суточные, годовые и вековые изменения. В частности, суточное изменение в средней полосе территории РФ достигает 15и больше, следовательно, ориентирование линий относительно магнитного меридиана возможно в тех случаях, когда не требуется высокой точности. Есть районы, где вообще нельзя пользоваться показаниями магнитной стрелки. Уточненную величину магнитного склонения можно узнать на метеостанциях и по специальным картам, его среднее значение приводится на топографических картах.

Магнитный румб – острый угол между ориентируемой линией и ближайшим направлением магнитного меридиана. Связь между магнитными румбами и азимутами такая же, как и в географической системе.

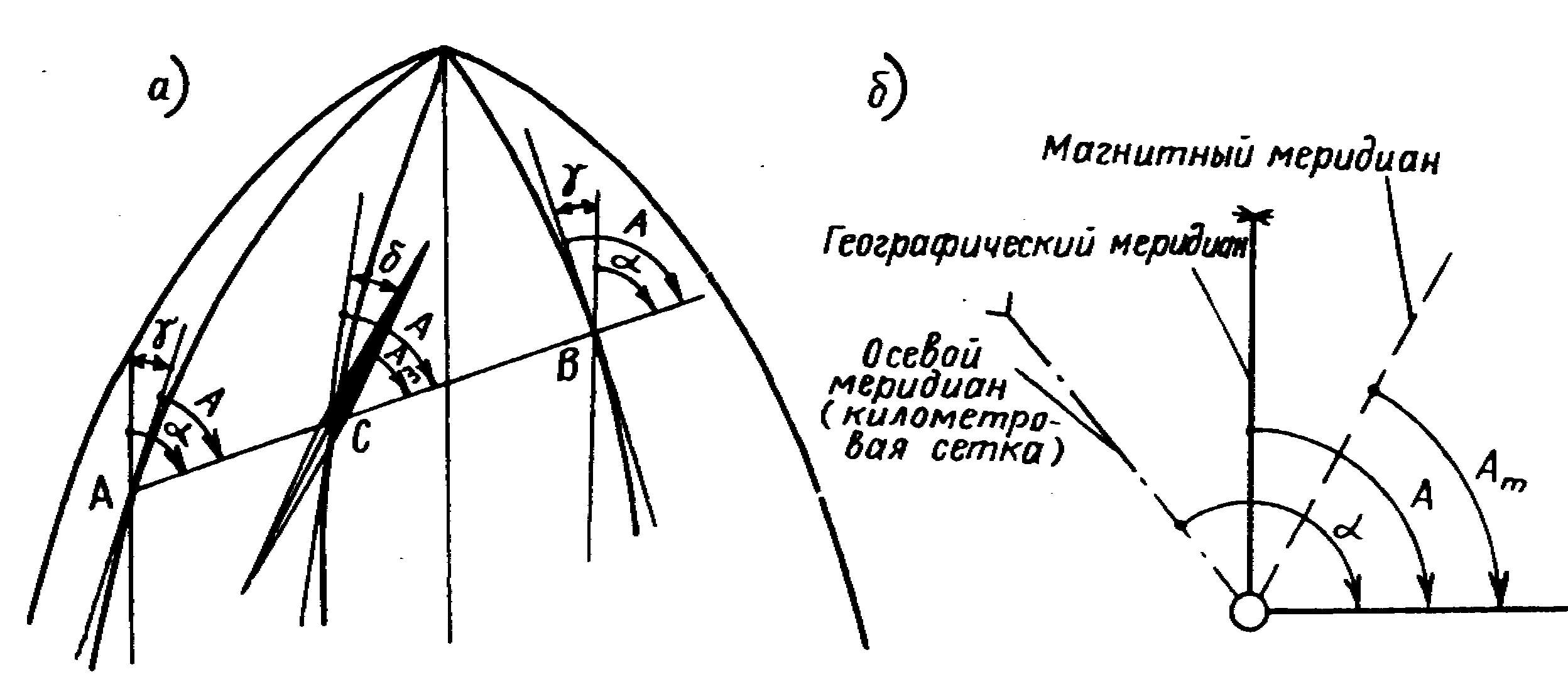

Схема связи дирекционных углов и азимутов приведена на рис. 45,а,б. Их аналитические зависимости: А =  + ; А = А_т + .

Рис. 45

Ориентирование карты осуществляется при помощи двух приемов (см. рис. 39,а).

1. Приложив буссоль (компас) к боковой линии рамки карты (т.е. к линии географического меридиана), следует поворачивать карту до тех пор, пока по северному концу магнитной стрелки не будет получен отсчет, равный магнитному склонению .

2. Приложив буссоль к линии километровой сетки (т.е. к направлению осевого меридиана), поворачивают карту до получения отсчета, равного поправке П (включающей  и ): П =  – .
