Зміст

Вступ.......................................................................................................................3

1.Завдання..............................................................................................................4

2.Класичний метод.................................................................................................5

3.Операторний метод.............................................................................................8

4.Спектральний метод..........................................................................................10

5.Моделювання перехідного процесу за допомогою ЕОМ…………………...13

Висновок................................................................................................................14

Джерела..................................................................................................................15

Вступ

Основна мета роботи - засвоєння методів аналізу перехідних процесів шляхом розв‘язку задач по визначенню реакції лінійного електричного кола на підключення джерела живлення або дію періодичного сигналу. Схеми, які розглядаються в роботі, представляють спрощені моделі окремих пристроїв лінійного тракту каналу зв‘язку.

Поставлена задача розв‘язується класичним, операторним та спектральним методами.

Виконати моделювання перехідного процесу за допомогою ЕОМ.

1.Завдання

Визначити класичним методом реакцію кола на підключення джерела живлення. Побудувати графік функції, провести аналіз.

Визначити операторним методом реакцію кола на підключення джерела живлення. Побудувати графік функції,провести аналіз. Порівняти отримані результати з результатами попереднього завдання.

Розрахувати спектральним методом і побудувати амплітудно-частотний та фазо - частотний спектри вихідного сигналу , якщо на вході кола діє періодична послідовність прямокутних імпульсів напруги с параметрами.

Виконати моделювання перехідного процесу за допомогою ЕОМ.

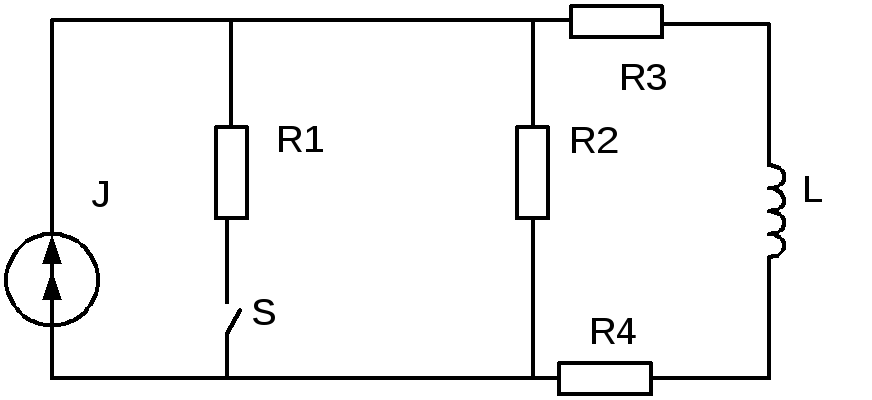

Вихідні дані для 20 варіанту визначаємо по таблиці, згідно них схема має вигляд (рис.1.1.):

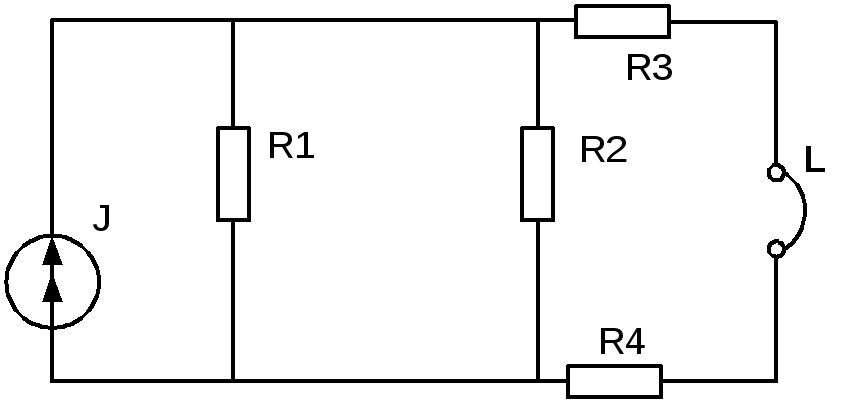

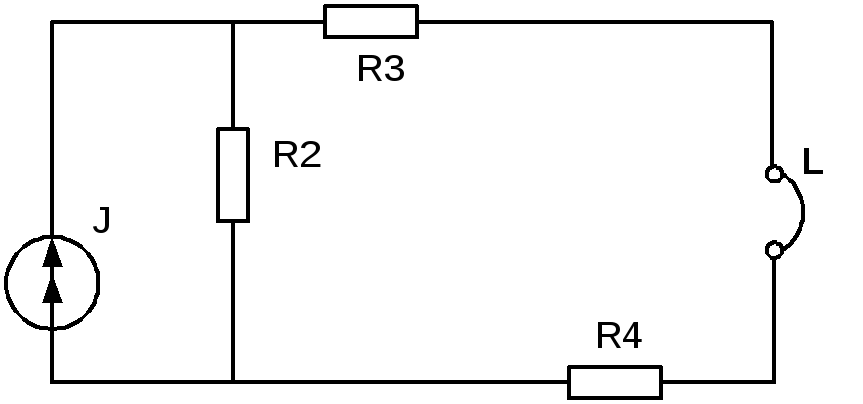

Рис.1.1.Схема досліджуваного кола.

Схема г), ключ замикається

Параметри кола мають наступні значення:

2.Класичний метод

Для знаходження реакції кола на замикання ключа класичним методом скористаємося його скороченою формою. Його суть полягає у тому, що вигляд функції, що описує перехідний процес, для кола з одним реактивним елементом - індуктивність, відомий, це розв’язок лінійного диференціального рівняння першого порядку. Він має вигляд:

, де

- вільна складова,

- вимушена складова,

- стала кола.

Всі ці складові ми можемо визначити розглянувши кілька ситуаційних станів кола.

Перший випадок – момент часу (рис 2.1.). Ми рахуємо, що коло перебувало в стані, коли ключ був розімкнутий, тобто присутні не нулеві початкові умови, знайдемо їх:

.

Рис.2.1.Коло до моменту комутації.

Наступний випадок – момент часу безпосередньо після комутації - . Ключ замикається, але контур містить реактивний елемент, струм через який, не може різко змінитися (згідно закону комутації), тому:

.

Ми знайшли струм в момент комутації, тепер знайдемо значення струму при встановленому режимі – в момент часу . Струм через індуктивність досягне максимального значення, і індуктивність набуде максимальної провідності-тепер вона являє собою закорочення. (рис.2.2.).

Рис.2.2.Коло при встановленому процесі.

Знайдемо струм на індуктивності L, враховуючи, що індуктивність можна замінити закороченням:

Тепер маючи знаючи значення сили струму індуктивності на L в момент комутації і в установленому режимі можемо знайти вільну і вимушену складові:

;

.

Залишилося знайти сталу кола. Ця величина обернена сталій часу кола з протилежним знаком, що рівна:

,

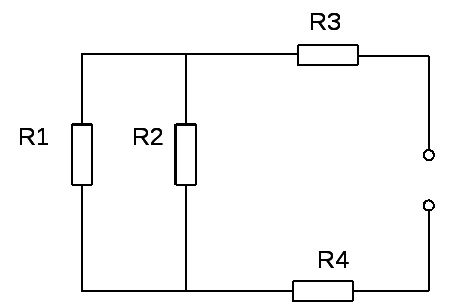

Схема кола для підрахунку еквівалентного опору приведена на рисунку 2.3.

Рис.2.3.Схема кола для підрахунку еквівалентного опору відносно L.

Знайдемо еквівалентний опір:

;

Знайдемо сталу кола:

.

Тепер знайдемо сталу часу – час, за який напруга змінюється в разів:

.

Маючи вільну і вимушену складові та сталу часу, запишемо функцію, за якою змінюється струм на індуктивності L і R4:

.

Закон зміни напруги на R4:

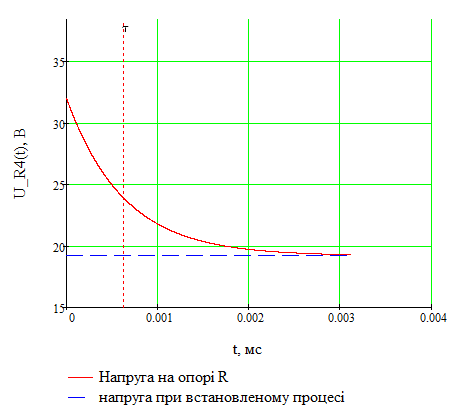

Графік цієї функції зображено на рисунку 2.4. Це експоненціальна функція від аргумента з протилежним знаком.

Рис.2.4. Графікзміни напруги при перехідному процесі на опір R.

Отримана функція описує наступний процес. При замиканні ключа напруга на опорі R4 спадає за експоненціальним законом від 32 В до 19,2 В і переходить в установлений режим, оскільки в колі міститься лінійний реактивний елемент.
