1.3 О проекте «Проектирование гибридной зоновой сети на участке Акколь – Шортанды»

Как было написано выше, на участке между населенными пунктами Акколь – Шортанды проложена волоконно-оптическая линия связи, которая в свою очередь работает основываясь на технологии SDH. Данная технология является хорошим инструментом для пользователей Интернета, но SDH не дает возможность использования волоконно-оптической линии связи на полную мощность. Поэтому было решено заменить устаревшую, более современной, удобной и имеющей намного больше возможностей для передачи информации технологией. Таковой соответствует технология под названием Ethernet, главным преимуществом которой является увеличение скорости передачи трафика до 10 Гбит/с. При предыдущей технологии достижение такой скорости передачи данных было невозможным. Высокая скорость это одна сторона медали, в то время как если посмотреть с обратной стороны, то замена технологии SDH на Ethernet повлечет за собой немало последствий. Главное из которых является замена оборудования на подходящее для дальнейшей работы, не говоря уже об обучении техперсонала правильного эксплуатирования данного оборудования. Этот довольно продолжительный и емкий процесс составит и обойдется в немалую сумму капитала для Акмолинской ОДТ. Сложившаяся проблема была решена путем создания концепции под названием Hybrid. Данная технология основывается на объединении уже упомянутых SDH и Ethernet. Суть данной гибридной технологии заключается в том, что в установленное и действующее оборудование, это шкафы с полками под названием NPT-1020, прикрепляются и устанавливаются слоты CPS 50, т.е. карты трафика для 10G Ethernet. Таким образом, соединив оборудование, работающее на технологии SDH, с оборудованием, выпускающиеся для технологии Ethernet, мы получаем новую гибридную технологию концепцию Hybrid.

1.4 Основные характеристики npt-1020

– NPT-1020 компактное шасси операторского класса транспортных мультисервисных пакетных сетей.

– Низкая затратность для перехода сети от TDM к пакетным данным.

– Подлинная и независимая передача пакет данных и обработка TDM.

– Минимизированный OPEX, благодаря использованию существующих рабочих процессов.

– Минимизированный риск через постепенный и контролируемый переход.

– Транспорт классов QoS, откаpоустойчивость, OAM и синхронизации.

– Непрерывная интеграция с оптическими сетями.

– Минимальное потребление энергии и минимальная площадь размещения

– Унифицированное многоуровневое управление.

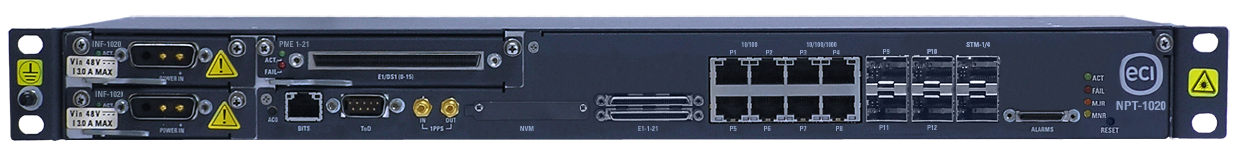

Рисунок1.2.1 NPT-1020 Access Packet Transport

NPT-1020 является перспективной основой для транспортных мультисервисных пакетных сетей, оптимизированный для узлов доступа.

В качестве транспортного оборудования операторского класса, он совмещает надежность транспортной сети и легкость управления с эффективностью пакетных сетей в чрезвычайно компактном корпусе 1U. Непрерывный и эффективный по затратам переход от TDM к пакетным данным обеспечивается через All-Native архитектуру, изначально обрабатывая как пакетные данные так и TDM трафик, а также поддерживая Ethernet/MPLS-TP через TDM(EoS/MoT) и TDM через Ethernet (CES). All-Native архитектура обеспечивает эффективную по затратам поддержку для смешанного пакетных сетей и TDM трафика, одновременно сохраняя существующую структуру сети и порядок работы.

Поддержка физического канала передачи данных включает в себя как волокно, так и микроволны, и его интегрированная оптическая поддержка обеспечивает непрерывную интеграцию с оптическими сетями следующего поколения.

При поддержке наиболее передовых видов связи операторского класса, основанных на Ethernet (L1, L2, MPLS-TP), NPT-1020 –хорошо позиционируется для поддержки Mobile Backhaul с возможностью быстрого переключения  с TDM на Ethernet или для новой надстройки LTE и сетей 4G с улучшенной поддержкой 1588V2. NPT-1020 обеспечивает доступ к быстрому Интернету для пользователей сетей NGN.Его уникальная поддержка многочисленных, эффективно-целевых интерфейсов и  прочная конструкция делают его идеальным решением для транспортных сетей NG.

Что же касается всей транспортной продукции компании ECI, NTP– 1020 управляется эффективной многоуровневой системой управления LightSoft NMS.

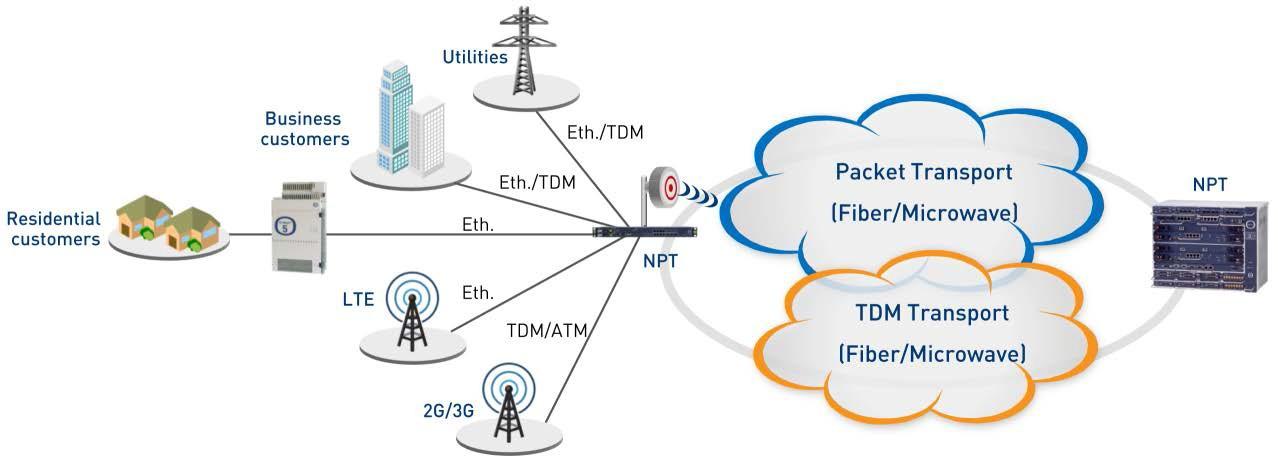

Рисунок 1.2.2 Область применения NPT-1020

Таблица 1.4.1 Основные характеристики NPT-1020 Access Packet Transport

Интерфейсы пакета	10/100/1000Mbps,10GE
Технологии Ethernet иMPLS-TP	Native Ethernet and MPLS-TP over Ethernet (MoE), Ethernet over PDH (EoP) Ethernet over SDH(EoS),MPLS over Transport (MoT), CESSAToP,CESoPSN
Синхронизация	SyncE,1588v2,TDM(T3/T4)
Интерфейсы SDH, PDH и PCM	STM- 4/1, DS3/E3/E1, FXO, FXS, 2/4WE&M, V24, V35, V36, V11, RS422, RS449, C37.94, OMNI, and G.70364K
Радиорелейные интерфейсы	Hybrid(Ethernet and TDM)
Защита и восстановление	G.8032EthernetRingProtection(ERP),MPLS-TPFRR,APS,SNCP, MS-SPRing
Топология	Mesh, multi-ring, ring, star, linear
Централизованная коммутация Ethernet/MPLS-TP	25Gb (10GEстандартная конфигурация)/5Gb (GE стандартная конфигурация)
Централизованная матрица TDM	2.5Gbс4/3/1подключение(100%LO детализация)
Max.Ethernet/MPLS-TP	Уровень 1 12x10/100FE 8 x100/1000FX	Уровень 2 12x10/100FE 8 x100/1000FX 2x10GE	MPLS-TP 12x10/100FE 8 x100/1000FX 2x10GE
Max.SDH/PDH/PCM	3xSTM-4 16xSTM-1	12 xDS3/E3 273xE1	72xPCM
СъемныеSFP/CSFP/SFP+поддержка	Electrical Colored C/DWDM, non-colored and bidirectional SFPs
Радиорелейная система передач	6
Избыток HW	1:1электропитание
Входная мощность	От -40VDC до -75VDC, от 90VAC до 220VAC
Диапазон рабочих температур	От -5°C до 70°C
Диапазон рабочей RH	От 5% до 95%
Стандарты охраны окружающей среды	ETS300019-1-3Class3.3,ETS300019-1-1Class1.2
Безопасность	EN60950/2000, в соответствии с LVD Директивный 72/23/EEC EN60825-1&2
EMC	EN300 386-2,1 TR9
Управление	Беспрерывное управление на всех уровнях и техническое обслуживание
Размер(mm)	NPT-1020 базовый блок: 88(H) x 465(W) x 263(D)
