4 Зертханалық жұмыс Тракторды сынауға арналған аспаптар мен жабдықтардың конструкциясын оқып білу. Трактор мен аппаратураны сынауға дайындау

Жұмыс орнын жабдықтау. Тарту сынақты өткізетін стенд. Тарту динамограф. Жанар май шығынын өлшейтін құрылғы.

Дөңғалақтың айналу жиілігін өлшейтін құрылғы. Электроимпульстер есептеуіш құрылғы.

Жұмыс жүйесі. 1. Тарту сынаудың анықтамасын, сынаудың мазмұнын түсіндіріп беріңіз. Сынақтардың жіктелуі мен мағынасын анықтаңдар.

2. Сынауды дайындау және оларды орындау жағдайын түсіндіріп беріңіз..

3. Анықталатын параметрлер мен өлшеу құралдарын атап шығыңыз.

4. Плакатты, құралдағы суреттерді және бөлшектердің

өздерін пайдаланып механизмінің құрылысымен, материалдарымен және бөлшектерінің өзара әсерімен танысыңдар.

5. Тарту сынақты өткізетін стендтің бөлшектерінің орынжайын

көрсетіңдер. Тарту сынақты өткізетін стендтің ж2не механизмдерінің атқаратын қызметі, жұмыс принципін түсіндіріп беріңіз. (4.1-сурет).

4.1 Сурет - Доңғалақты тракторларға тарту сынақты өткізетін стендтің сұлбасы.

6. Тарту сынақты өткізетін стендтің сипаттамасын толтырыңдар.

4.1 кесте - Тарту сынақты өткізетін стендтің сипаттамасы

Параметрлер
	

7. Стендтің гидравликалық сұлбасын түсіндіріп берініздер. Оның элементтерінің атқаратын қызметін, жұмыс принципін түсіндіріп беріңіз.

8. Тарту динамографтың механизмдерінің атқаратын қызметін, жұмыс принципін түсіндіріп беріңіз. Тарту динамографтың бөлшектерінің орынжайын көрсетіңдер.

4.2 Сурет - Тарту динамограф.

9. Жанар май шығынын өлшейтін құрылғының бөлшектерінің орынжайын көрсетіңдер. құрылғының атқаратын қызметін, жұмыс принципін түсіндіріп беріңіз.

4.3 сурет - Жанар май шығынын өлшейтін құрылғы

10. Доңғалақтың айналу жиілігін өлшейтін құрылғының

бөлшектерінің орынжайын көрсетіңдер.

Құрылғының атқаратын қызметі, жұмыс принципін түсіндіріп беріңіз.

4.4 Сурет - Доңғалақтың айналу жиілігін өлшейтін құрылғы

11. Электроимпульстер есептеуіш құрылғының бөлшектерінің орынжайын қөрсетіңдер. Құрылғының атқаратын қызметі, жұмыс принципі.

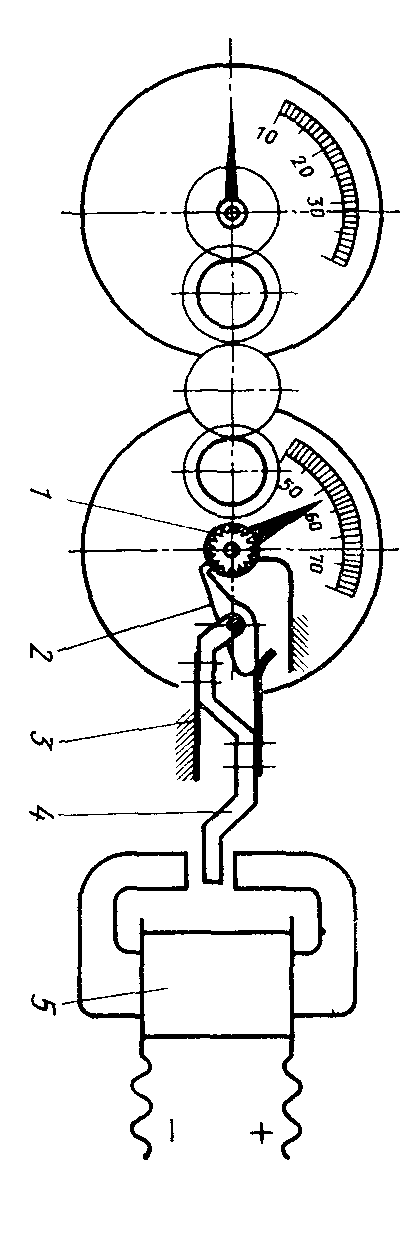

4.5 сурет - Электроимпульстер есептеуіштің сұлбасы

Жұмысты орындаған ____________________________

Жұмысты қабылдаған ____________________________

5 Зертханалық жұмыс

Трактордың тарту сынауын өткізу

1. Сынақ көзінің сипаттамасын 5.1 кестеге толтырыңыз

5.1 кесте - Сынақ көзінің сипаттамасы

Параметрлер
Трактордың моделі және типі	Т-25А3
Тарту классы, кН	6
Қозғалтқыштың моделі	Д-21
Айналым жиілігі nн , мин-1	1800
Номиналды қуаты Ne , кВт	18,9
Қозғалтқыштың меншікті тиімді жанармай шығыны ge, г/кВт*.сағ	258
Трактордың конструктивтік массасы, кг	1600
Берілістер саны	3,4
Есептемелі жүріс жылдамдығы	33

2. Тарту сынағы өткізудің қысқаша әдістемесі

3. Трактордың тарту сынау хаттамасын 5.2 кестеге толтырыңыз

5. 2 Кесте - Трактордың тарту сынау хаттамасы

Параметрлер	Тәжірибелік мәліметтерді өңдеуге арналған формулалар	Тәжірибе №
		1	2	3	4	5	6		7		8
1	2	3	4	5	6	7		8		9		10
Дизель отынның тығыздығы, г/см 3	т	0,83	0,83	0,83	0,83	0,83		0,83		0,83		0,83
Берілісі__		111	111	111	111	111		111		111		111
Трактор доңғалағының радиусы, м	Rт	0,61	0,61	0,61	0,61	0,61		0,61		0,61		0,61
Тежеу қондырғысы-ның доңғалақ радиусы, м	Rc	0,42	0,42	0,42	0,42	0,42		0,42		0,42		0,42
Тарту күш Ркр,кН	Өлшеу
nд ,мин-1
DVт, см3		12,5	12,5	12,5	12,5	12,5		12,5		12,5		12,5
tт, с
Сағаттық отын шығыны, кг/сағ	Gт = 3,6*ΔVт*т/т
Отынның меншікті тарту шығыны, г/кВт*сағ	gкр = 103 Gт*Nкр.
nт , имп
nc , имп
tоп , с
Трактордың теориялық жүріс жылдамдығы, км/сағ	Vт=1,2**Rт*nт/оп
Нақты жүріс жылдамдығы, км/сағ	Vд=1,2**Rс*nс/оп

1	2	3	4	5	6	7	8	9	10
Трактордың тарту қуаты, кВт	Nкр = Pкр* Vд/3,6
Тайғанау шамасы, 	=(Vт-Vд)*100%/Vт
tокр , оС
Rм , кгс/см2

3.7 Трактордың шартты тарту п.2.к. _{тяг.усл} = N _{кр max}/N_ен

3.8 Трактордың тарту күші қорының коэффициенті k_тяг = P_крmax/P_кр
