1.3. Перечень элементов дополнительного электрооборудования
1.3.1. Осветительные, свето- и звукосигнальные приборы
К числу элементов, составляющих группу сигнальных и осветительных устройств, относятся:
НА 1.1, НА 1.2 - двухтональный звуковой сигнал, включается тумблером SA в кабине автомобиля;
НА2 - звуковой сигнал (зуммер) в пульте управления, работает параллельно с лампами: «ОПАСНЫЙ ВЫЛЕТ», «ЗАГРУЗКА 100%», «ОСТАНОВ ПОВОРОТА», «УПОР ВЕРШИНЫ», а также при выдвигании колен, прерываясь в момент совмещения ступеней колен лестницы;
EL1.1, ЕL1.2 - противотуманные фары, включаются тумблером SА1 в кабине автомобиля;
HL1.1, НL1.2 - проблесковые фонари на крыше кабины автомобиля, включаются тумблером SА2 в кабине автомобиля;
ЕL2 - поисковая фара по левому борту автолестницы, включается тумблером SА3 в кабине автомобиля;
ЕL6 - фара на вершине 1-го колена, служит для освещения зоны работы, включается тумблером SА11 на пульте управления;
ЕL7 - фара в нижней части 4-го колена, служит для освещения комплекта колен (полотна лестницы), включается тумблером SА12 на пульте управления;
ЕL8 - фара на вершине 4-го колена, служит для освещения места работы при использовании АЛ в качестве крана и направлена вниз, включается тумблером SА12 на пульте управления;
ЕL3.1, ЕL3.2, ЕL3.3 - фонари для освещения отсеков платформы со встроенными выключателями;
ЕL4.1, ЕL4.2, ЕL5 - лампы освещения шкал прибора блокировки и подсветки пульта управления, включаются тумблером SА10 на пульте управления;
НL2 - сигнальная лампа «ОТСЕК ОТКРЫТ» в кабине водителя, управляется выключателем SQ 1.3, установленным в заднем отсеке платформы;
НL3 - контрольная лампа «ПИТАНИЕ» на пульте управления, загорается при подаче напряжения на пульт;
НL4, НL5 - сигнальные лампы «КРЕН» на пульте управления, управляются ртутными выключателями SQ, установленными под 4-м коленом;
НL6 - сигнальная лампа «ОПАСНЫЙ ВЫЛЕТ» на пульте управления, управляется конечным выключателем SQ-К, установленным на приборе блокировки;
НL7 - сигнальная лампа «ОСТАНОВ ПОВОРОТА» на пульте управления, управляется выключателем SQ12.2, установленном на поворотном основании;
НL8 - сигнальная лампа «УПОР ВЕРШИНЫ» на пульте управления, управляется контактом «К»;
НL9 - сигнальная лампа «СОВМЕЩЕНИЕ СТУПЕНЕЙ» на пульте управления, управляется конечным выключателем SQ8, установленным под концевой частью 4-го колена;
НL10 - сигнальная лампа «ПЕРЕГРУЗКА» на пульте управления, включается при срабатывании датчика SQ11.2, установленного в нижней части левой тетивы 4-го колена;
UА, ВА1 - переговорное устройство для связи оператора с вершиной лестницы, имеющее соединенные кабелем элементы, установленные в пульте управления и на вершине 1-го колена.
1.3.2. Датчики и конечные выключатели, обеспечивающие безопасную работу автолестницы

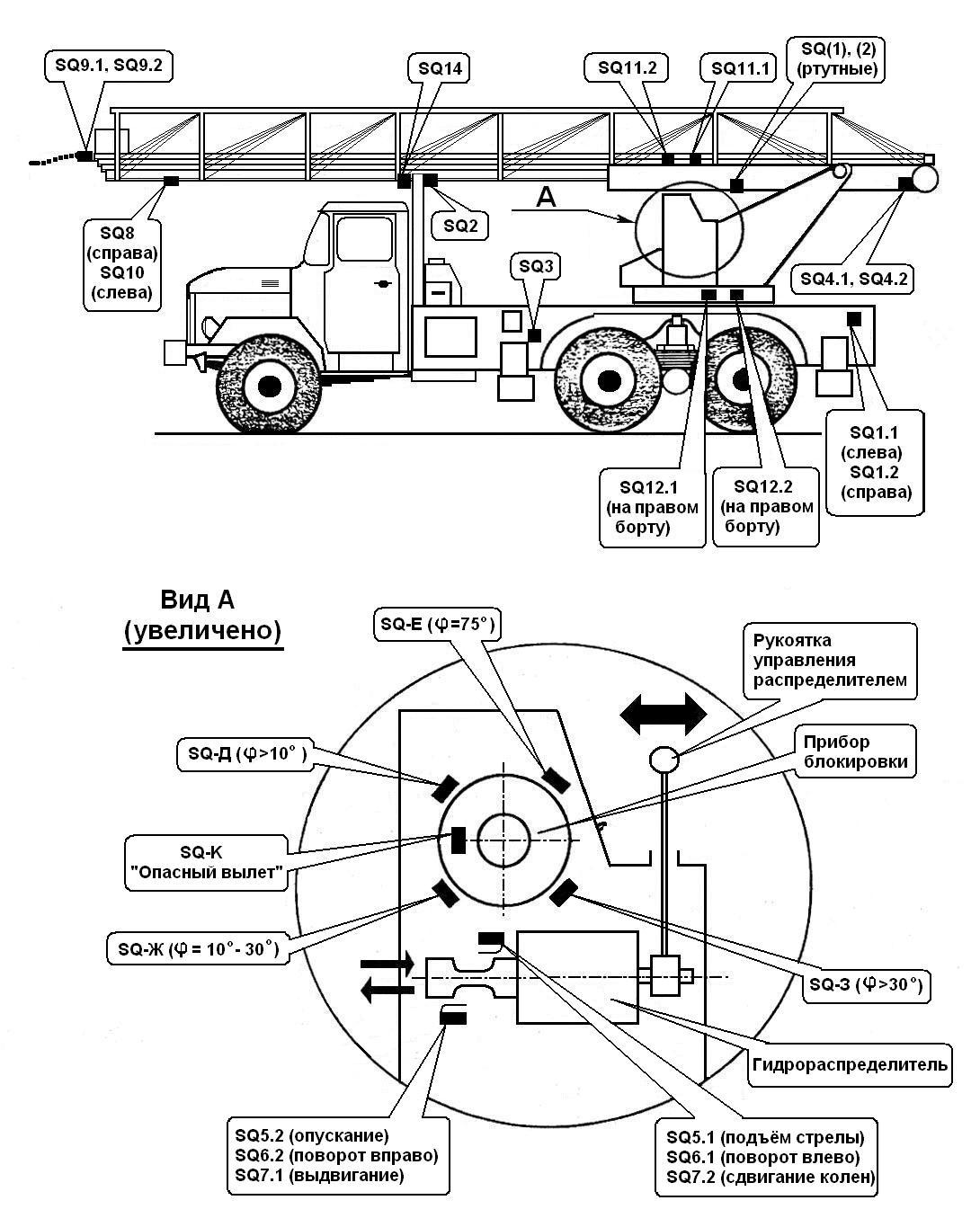

Схема размещения датчиков (конечных выключателей), обеспечивающих безопасную работу автолестницы представлена на рис. 5.
К числу элементов данного назначения относятся:
Рис. 5 Схема размещения путевых выключателей,
