Задвижки с упругим клином
Конструкция затвора задвижек этого типа обеспечивает лучшее уплотнение прохода в закрытом положении без индивидуальной технологической подгонки, так как затвор выполнен в виде разрезанного (или полуразрезанного) клина, обе части которого связаны между собой упругим (пружинящим) элементом. Под действием усилия прижатия, которое передается через шпиндель, в закрытом положении последний может изгибаться в пределах упругих деформаций, обеспечивая плотное прилегание клина к седлам.
Такая конструкция затвора весьма перспективна, так как, имея преимущества затвора с цельным клином, задвижка с упругим клином исключает ряд ее недостатков. В задвижке с упругим клином взаимозаменяемы затворы повышена надежность при высоких температурах (вследствие уменьшения опасности неравномерного теплового расширения, приводящего к заклиниванию затвора). Однако опасность заклинивания в закрытом положении все-таки полностью не устранена.
В задвижке с упругим клином (рис. Ш.З) затвор 3 представляет собой разрезанный клин с упругим ребром 8, которое позволяет уплотнительным поверхностям клина поворачиваться относительно друг друга на некоторый угол, что обеспечивает лучшее прилегание к уплотнительным поверхностям
седел. Эта особенность упругого клина исключает необходимость индивидуальной технологической подгонки уплотнения и уменьшает опасность заклинивания. Задвижки этого типа изготовляют как с невыдвижным шпинделем (см. рис. З.з), так и с выдвижным (рис. 4).з.
Усилие приводов при открывании таких задвижек несколько больше, чем у задвижек с цельным клином, зато герметичность затвора намного выше.

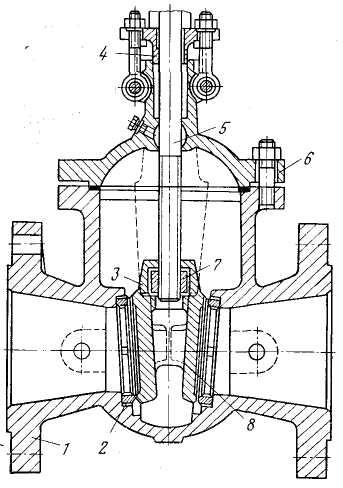

1 - корпус; 2 - седло; 3- затвор; 4 - стойка; 5 - шпиндель; 6 – верхняя
крышка; 7 - ходовая гайка; 8 - ребро
Рисунок 3.з - Задвижка с сужением и упругим клином

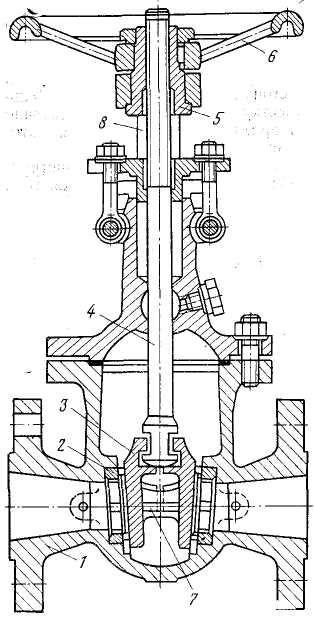

1 - корпус; 2 - седло; 3 - затвор; 4 - шпиндель; 5 - ходовая гайка;
6 – маховик; 7 - клин; 8 - стойка
Рис 4.з - Задвижка с упругим клином и выдвижным шпинделем
Задвижки с составным клином
Чаще всего эти задвижки называют двухдисковыми. Как правило, применяются они тогда, когда требуется весьма высокая степень герметичности затвора при закрытом положении задвижки. Поэтому применяют подобные конструкции в весьма ответственных случаях (когда по требованиям технологического процесса пропуск среды через затвор исключен).
Несмотря на сложность конструкции и, следовательно, высокую стоимость, а также нежесткий затвор, эти задвижки имеют явные преимущества перед другими типами задвижек: незначительный износ уплотнительных поверхностей затвора и седел; высокая герметизация прохода в закрытом положении; меньшее усилие привода, необходимое для закрытия задвижки.
Обычно затвор в задвижках подобного типа состоит из двух плоских дисков, между которыми закладывается разжимной элемент, выполненный в виде шара или грибка, иногда связанный со шпинделем. Сила уплотнения обеспечивается составляющими усилиями привода, нормальными к внутренним поверхностям дисков и приложенными в точке или по линии касания рабочей поверхности разжимного элемента и внутренних поверхностей дисков.
Однако в двухдисковых задвижках предъявляются повышенные требования к величине люфта в резьбовой системе ходовая гайка-шпиндель, так как от нее существенно зависит надежность герметичного перекрытия прохода.
Затвор задвижки с составным клином (рис. 5.з) состоит из двух дисков 2, между которыми размещен разжимной элемент 7, выполненный в виде грибка с шаровой поверхностью. Грибок упирается в подпятник 3, закрепленный на другом диске. Во избежание распада диски при открывании прохода размещают в обойме 5. Усилие от нажатия шпинделя 4 передается при помощи внутреннего диска 1.
Часто встречаются конструкции без подпятника. При этом грибок 5 (рис. 6.з) сферическим концом упирается во внутреннюю поверхность одного из дисков 1. Усилие от привода передается через обойму 3 на внутренний диск 4. При движении шпинделя из открытого положения в закрытое диски не разжимаются и трение между седлами и затвором отсутствует. В момент касания нижних кромок дисков с седлами усилие привода передается на разжимной элемент и проход герметизируется.

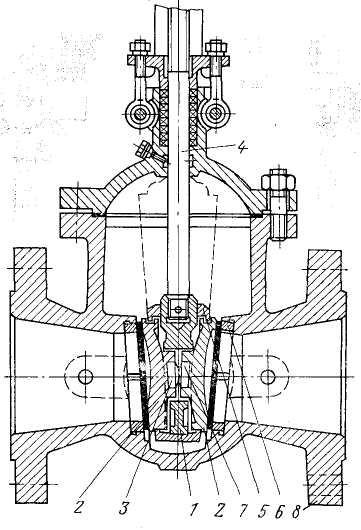

1 — внутренний диск; 2 — диск; 3 — подпятник-4 — шпиндель;
5 — обойма; 6 — седло; 7 — разжимной грибок; 8 — корпус
Рис. 5.з - Задвижка с составным клином и выдвижным
шпинделем
Необходимо отметить, что выпускаемые промышленностью задвижки с составным клином имеют только выдвижной шпиндель.
Отсутствие трения уплотнительных поверхностей на всем пути движения затвора позволяет в двухдисковых задвижках уплотнить проход с помощью эластичных колец, смонтированных на дисках затвора.
