Задвижки

К задвижкам относят запорные устройства, в которых проход перекрывается поступательным перемещением затвора в направлении, перпендикулярном движению потока транспортируемой среды. Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах с диаметрами условных проходов от 50 до 2000імм при рабочих давлениях 4 - 200 кгс/см2 и температурах среды до 450 °С. Иногда задвижки изготовляют и на более высокие давления.

В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.

Малое гидравлическое сопротивление задвижек делает их особенно ценными при применении на трубопроводах, через которые постоянно движется среда с большой скоростью, например для трубопроводов большого диаметра.

В сравнении с другими видами запорной арматуры задвижки имеют следующие преимущества: незначительное гидравлическое сопротивление при полностью открытом проходе; отсутствие поворотов потока рабочей среды; возможность применения для перекрытия потоков среды большой вязкости; простота обслуживания; относительно небольшая строительная длина; возможность подачи среды в любом направлении.

Наиболее целесообразны и экономически оправданы проектирование и изготовление задвижек с диаметрами условных проходов более 300 - 400 мм, так как при этом их габаритные размеры, масса и стоимость меньше анало­гичных показателей кранов и вентилей.

К недостаткам задвижек следует отнести их относительно большую высоту, поэтому в тех случаях, когда затвор в соответствии с технологическим процессом большую часть времени должен быть закрыт, а открывается он редко, в целях экономии места при DN≤200 мм, как правило, применяют вентили. Это особенно наглядно видно, когда трубопроводы располагаются в несколько этажей.

Недостатки, общие для всех конструкций задвижек, следующие: невозможность применения для сред с кристаллизующимися включениями, небольшой допускаемый перепад давлений на затворе (по сравнению с венти­лями), невысокая скорость срабатывания затвора, возможность получения гидравлического удара в конце хода, большая высота, трудности ремонта изношенных уплотнительных поверхностей затвора при эксплуатации.

По сравнению с другими видами запорной арматуры, применяемой для перекрытия потоков рабочей среды в трубопроводах с небольшими диаметрами условных проходов (менее 200 мм), задвижки имеют большую массу, габаритные размеры и, следовательно, большую стоимость.

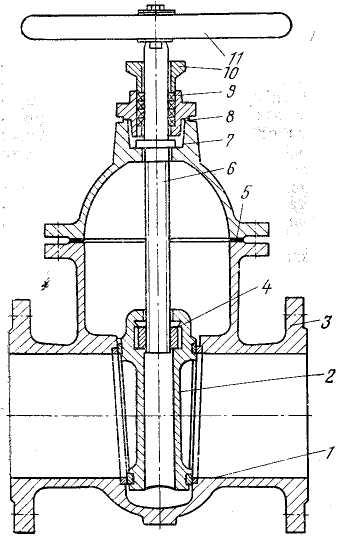

Рабочая полость задвижки (рис. 1.з), в которую подается транспортируемая под давлением среда, образуется корпусом 3 и верхней крышкой 7. Герметизируется эта полость при помощи прокладки 5, которая прижимается крышкой к корпусу. Корпус задвижки представляет собой цельную, литую или сварную конструкцию. Как правило, он имеет высоту, равную двум диаметрам перекрываемого прохода. На корпусе, симметрично оси шпинделя, располагаются два патрубка, которыми задвижка присоединяется к трубопроводу. Присоединение может быть либо сварным, либо фланцевым.

Внутри корпуса имеются два кольцевых седла 1 и затвор 2, который в данном случае представляет собой клин с наплавленными уплотнительными кольцевыми поверхностями. В закрытом положении уплотнительные поверхности затвора прижимаются к рабочим поверхностям колец корпуса от привода.

Иногда уплотнительные поверхности получают непосредственно при обработке корпуса. Однако такое конструктивное решение вряд ли может быть приемлемым для всех задвижек, так как при износе этих поверхностей проще и дешевле заменить сменные седла, чем заново обработать корпус при эксплуатации.

Уплотнительные поверхности седел и затвора с целью уменьшения износа и усилий трения, возникающих при перемеще­нии затвора, обычно изготавливают из материалов, отличающихся от материала корпуса, путем запрессовки, что позволяет их менять в процессе эксплуатации.

В верхней части затвора 2 закреплена ходовая гайка, в которую ввинчен шпиндель 6, жестко соединенный с маховиком.

1 - седло; 2 - затвор; 3 - корпус; 4 - ходовая гайка; 5 – уплотнительная
