УДК 622.32-047.58
ОПЫТ ВЫПОЛНЕНИЯ РАБОТ МЕТОДОМ НАЗЕМНОГО ЛАЗЕРНОГО СКАНИРОВАНИЯ В НЕФТЕГАЗОВОМ КОМПЛЕКСЕ И РАЗВИТИЕ ТРЕХМЕРНОГО ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ НА СТАДИИ ЭКСПЛУАТАЦИИ ОБЪЕКТОВ
А. Н. Искрин
г. Томск, Томский политехнический университет
Актуальность развития
На сегодняшний день в инфраструктуре объектов нефтегазового комплекса при эксплуатации не всегда присутствует полная объемная структурированная информация об объекте, а порою и отсутствует. В процессе многолетней эксплуатации многая документация не актуальна на сегодняшний день в связи с изменениями в процессе выполнения ремонтных работ, локальной реконструкции. В большинстве случаев стоит задача необходимости оценить реальное техническое состояние объекта по истечении многих лет эксплуатации.
Выполнение работ по разработке программ и методик по созданию информационной модели объекта (рис. 1…5) позволит на основе трехмерной объемной модели формировать, реструктуризировать базу данных об объекте с полными геометрическими и технологическими параметрами, оперативно управлять и координоровать действия жизнедеятельности и безопасности объекта.
Область применения информационной модели объекта важна для оптимизации на всех этапах жизненного цикла существующего объекта:
1. На стадии эксплуатации:
а) несет полную информацию о геометрических параметрах сооружуний, узлов, оборудования для объектов, находящихся не один десяток лет в эксплуатации.
б) наглядное трехмерное объемное восприятие объекта со всей инфраструктурой, коммуникациями;
в) логистика технического состояния оборудования, ведение визуальной и графической информации о метрологическом состоянии эксплуатируемых приборов и средств измерений.
г) отслеживание информации по деформационным изменениям оборудования, инженерных сооружений, находящихся под нагрузкой, анализируя и прогнозируя аварийные ситуации.
д) проведение инвентаризации и паспортизации объекта.
5
е) своевременное предотвращение критических ситуаций и устранение их последствий при проведении учебных мероприятий, создание и моделирование нештатных аварийных ситуаций и отработка планов ликвидации последствий и эвакуации персонала.
ж) создание системы инженерно-технического, организационнораспорядительного электронного документооборота, технического паспорта. Внедрение геоинформационной системы управления инфраструктурой объекта. Применение разрабатываемой технологии в создании учебных центров по подготовке и переподготовке специалистов в интерактивном режиме.
2. На стадии проектирования реконструкции объекта.
а) предоставляет необходимую информацию для планирования и разработки проектной документации ремонтных работ, реконструкции и модернизации оборудования объекта.
б) повышение качества и сокращение сроков проектирования; в) сравнение материалов векторной графики с объемной моделью
объекта; г) разработка стратегии развития инфраструктуры объекта;
д) создание трехмерного генплана объекта; 3. На стадии строительства:
а) достижение прозрачности процессов планирования и управления строительно-монтажных работ;
б) сокращение сроков строительства и непроизводственных издержек;
в) минимализация человеческого фактора на качество строительства; г) обеспечение соответствия результата СМР проекту; д) оценка трудозатрат и материальных ресурсов, необходимых для
строительства;

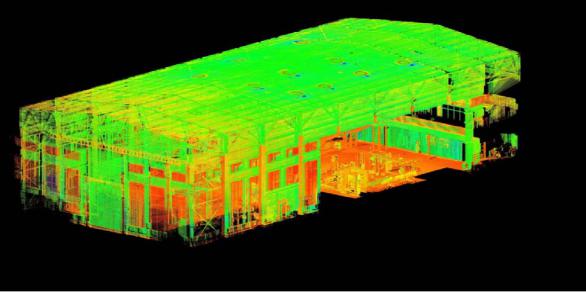

Рис. 1. Единое сшитое облако точек
6

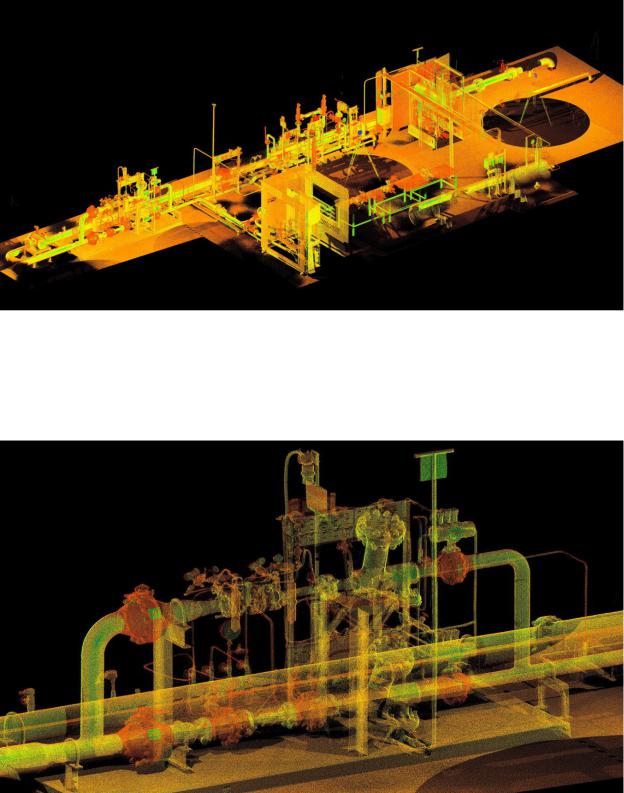

Рис. 2. Учебный стенд АГРС в облаке точек
Рис. 3. Детализация
7
Рис. 4. Детализация в объемном виде

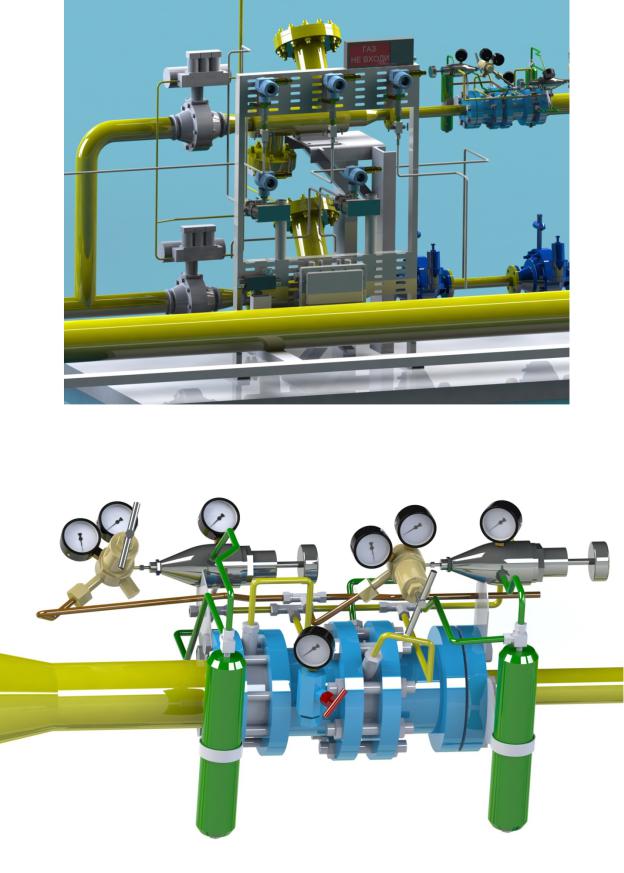

Рис. 5. Фактическое положение оборудования
8
УДК 005.8-027.44
ГЕОИНФОРМАЦИОННАЯ СРЕДА УПРАВЛЕНИЯ ПРОЕКТАМИ НЕФТЕГАЗОВОГО КОМПЛЕКСА
В. Г. Аковецкий
г. Москва, Российский государственный университет нефти и газа им. И.М. Губкина
Эффективность управления инвестиционными проектами объектов нефтегазового комплекса определяется полнотой и оперативностью получения информации о состоянии ресурсной базы и окружающей среды на исследуемых территориях.
Комплексный подход к задачам управления влечет за собой необходимость включения в системы управления геопространственных данных, отражающих состояние исследуемых объектов и территорий на различных стадиях реализации проектов[1,2]. Это обеспечивается в системах подготовки и поддержки управляющих решений. Термин "система поддержки принятия решений — СППР " (англ. — decision support system, DSS) определяется как совокупность инструментальных средств, обеспечивающих накопление информации, формирование (моделирование) альтернативных вариантов на разных этапах принятия решений, их анализ и выбор альтернатив, удовлетворяющих поставленным условиям. Решение задач, обеспечивающих поддержку принятия решений на основе использовании моделей автоматического управления и искусственного интеллекта, влечет за собой необходимость применения принципов разработки геокибернетических управляющих систем, что требует наличия соответствующей геоинформационной среды. Ее составными элементами являются: базы данных, экспертные системы, геодезические и геофизические измерительные системы, геоинформационные картографические и фотограмметрические системы, региональные информационные системы, аэрокосмические системы наблюдения.
В качестве определяющего направления при создании геоинформационной среды, является разработка инструментария, обеспечивающего эффективное покрытие геопространственными данными территорий реализации проектов ТЭК, что связано с приоритетами освоения природных ресурсов Западной Сибири
Управление инвестиционными проектами требует использования геопространственных данных в задачах:
создания кадастровых планов городов и поселений; оценки состояния запасов водных ресурсов; оценки состояния и запасов лесных ресурсов; оценки состояния и запасов полезных ископаемых;
создания инженерно-топографических планов технологических объектов нефтегазового комплекса;
9
мониторинга воздействия чрезвычайных ситуаций (аварий) на компоненты окружающей среды месторождения или трубопровода;
оценки экологического состояния территорий; построения моделей прогнозного развития территорий расположения
объектов нефтегазового комплекса ; оценки природных, техногенных и экологических рискфакторов.
Требования к элементам геоинформационной среды, представляемой
ввиде соответствующих геопространственных данных, на разных стадиях реализации инвестиционных проектов зависит от их предназначения и отличается по точности и детализации отображаемых объектов исследуемых территорий и процессов (рис.1) .
Она формируется в ходе выполнения инженерных изысканий, где определяющее место занимают инженерно-геодезические изыскания. Именно в ходе их выполнения на выполняется решение задач геопозиционирования объектов земной поверхности на исследуемых территориях.
Врамках доклада представлены основные направления геопространственного моделирования объектов нефтегазового комплекса на основе геодезических, фотограмметрических и картографических технологий, на различных стадиях реализации инвестиционного проекта и примеры разработки технологических модулей, обеспечивающих решение задач, связанных с геопространственным сопровождением освоения ресурсов Западной Сибири. В основе предлагаемых решений лежит разработка геоинформационных технологий, основанных на системах искусственного интеллекта, позволяющих выполнять на единой технологической платформе прием данных, получаемых аэрокосмическими системами наблюдений, геодезическими измерительными комплексами и картографическими модулями геоинформационных систем. Данный подход обеспечивает существенное сокращение временных затрат при выполнении процессов геопространственного моделирования, что позволяет встроить данные технологии
всистемы оперативного анализа и управления реализуемых проектов.
Для комплексного решения учебных и исследовательских задач работы в геоинформационной среде предложена интегрированная модульная система, структура которой представлена на рис.2.
Функционально она включает следующие модули:
поисковую систему «РЕГИОН», обеспечивающую доступ к требуемому набору геопространственных данных;
комплекс «АТЛАС», включающий модуль приема и хранения геопространствен-ных данных о территории региона (База данных), модуль мониторинга и хранения объектно-ориентированной информации об объектах управления территории региона ( База знаний);
комплекс «ИНТЕРПРЕТАЦИЯ», обеспечивающий векторизацию изображений посредством интерпретации объектов изображений и топографического моделирования; объектов местности ;
комплекс « ИНВЕНТАРИЗАЦИЯ», осуществляющий инвентаризацию объектов местности с целью создания их паспортов;
10
