1.4 Сведения о запасах и свойства пластовых флюидов
Промышленные запасы нефти Волковского месторождения сосредоточены в терригенном девоне (пласты Дкн, ДI, ДII), турнейском ярусе (пласты СТкз1, СТкз2, СТкз3), бобриковском горизонте (пласты СVI.2 и СVI.3).
Сведения о запасах нефти и растворенного газа приведены в таблицах 2.1, 2.2.
В 2003 г. были оперативно подсчитаны запасы пласта Dкн (Камышевский участок). В результате разбуривания Мельниковской площади Волковского месторождения в 2010 г. были оперативно пересчитаны запасы пачки СТкз1 и выявлена новая залежь пласта СVI.2. Начальные геологические запасы категории С1 в распределенном и нераспределенном фондах увеличились на 465 тыс.т.
В целом на Государственном балансе РФ на 01.01.2011 г. в распределенном фонде числятся начальные геологические запасы нефти промышленных категорий в количестве: 9340 тыс.т, запасы категории С2 составляют 32 тыс.т, в нераспределенном фонде находятся запасы нефти части залежи 5 (Мельниковская площадь) бобриковского горизонта (пласт CVI.2) и турнейского яруса (пачка СТкз1) категорий С1 в количестве 261 тыс.т.
На долю продуктивных пластов (СТкз1, СТкз2, СТкз3) турнейского яруса приходится 67,9 % извлекаемых запасов нефти, пластов бобриковского горизонта (СVI.2 и СVI.3) – 24,2 %, пластов ТТД (Dкн, DI, DII) – 7,9 %. Практически все запасы (99,7 %) отнесены к запасам промышленных категорий В+С1.
2. Анализ состояния разработки месторождения
2.1 Анализ показателей разработки Волковского месторождения
Волковское месторождение находится на поздней стадии разработки. На месторождении освоение системы ППД начато в 1983 г. закачкой в одну нагнетательную скважину сточной воды на турнейский ярус Волковской площади. С начала разработки месторождения из продуктивных пластов отобрано 8,319 млн т жидкости и 2,757 млн т нефти. С целью поддержания пластового давления в пласты закачано 5,976 млн м3 воды. Накопленная компенсация отбора закачкой на 01.01.2011 г. составила в целом по месторождению 71,7 %, текущая за 2010 г. - 76,2 %. Основные технологические показатели по месторождению представлены на рисунке 4.17.

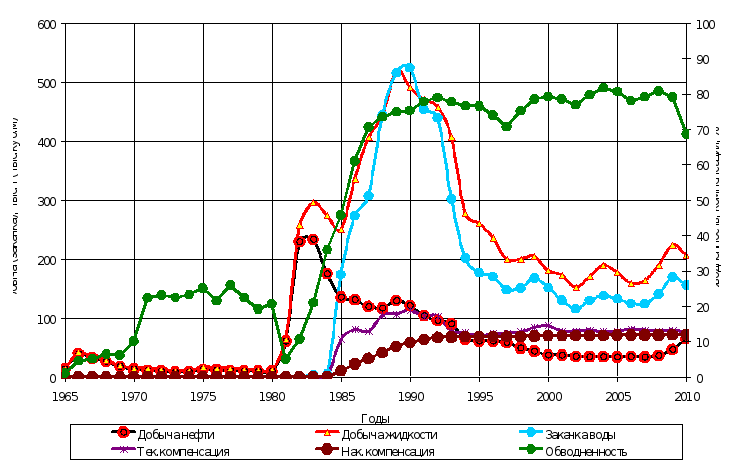

Рисунок 4.17 - Динамика основных технологических показателей разработки
Большей частью контроль пластового и забойного давления осуществляется путём замеров статического и динамического уровней жидкости в скважинах, на основании которых рассчитываются значения забойного и пластового давления.
Ввиду того, что все площади Волковского месторождения находятся на значительном удалении друг от друга и разработка одной из них не оказывает влияние на соседние, они были рассмотрены как отдельные гидродинамические системы. Разработка каждого объекта, находящегося в пределах одной площади, велась самостоятельной сеткой скважин. Совместного фонда, эксплуатирующего одновременно более одного объекта, нет. Гидродинамическая связи между объектами также не выявлена, поэтому каждый объект рассматривался как отдельная гидродинамическая система.
Турнейский ярус
Волковская площадь. Объект разрабатывается с 1965 г. вводом четырех скважин (скв.26СЕР, 42СЕР, 51СЕР, 55СЕР). Наблюдается резкое падение пластового давления в зонах отборов с последующим плавным ростом после снижения дебитов добывающих скважин. Формирование системы ППД началось в 1983 г. бурением нагнетательной скв.1503. В 1988 г. действующий фонд добывающих скважин составил 38 ед., нагнетательных - 10 ед. Динамика пластового давления повторяет характер кривой годовой закачки воды (рисунок 4.26). Текущее пластовое давление по объекту равно 15,0, против начального 16,7 МПа. Дальнейшая разработка предполагается действующей системой ППД. За период разработки объекта среднегодовой дебит жидкости остается практически постоянным или растет незначительно. Отмечается рост обводненности добываемой продукции с началом организации закачки. Соотношение действующих добывающих и нагнетательных скважин равно 2,4:1. На 01.01.2011 г. накопленная компенсация составила 102,8 %, годовая - 128,8 %.
Карта изобар представлена на рисунке 4.27.
Рисунок 4.26 - Динамика основных технологических показателей разработки
Рисунок 4.27 - Карта изобар пачки СТкз1 Волковской площади на 01.01.2011 г.
На Волковском месторождении выявлены 32 залежи нефти с запасами категорий В, С1 и С2. В разработке находилось 29 залежей. В настоящее время разрабатывается 18 залежей. Месторождение в целом находится на завершающей стадии разработки.
Динамика показателей разработки в целом по месторождению по состоянию на 01.01.2011 г. представлена в таблице 4.23 и на рисунке 4.49, по объектам – в таблицах 4.24 - 4.26 и на рисунках 4.50-4.52. Динамика показателей разработки по площадям и объектам на этих площадях представлена в таблицах 4.27–4.41. Карты накопленных отборов и закачки, текущего состояния разработки представлены в графических приложениях Е.4 – Е.9.
Разработка месторождения начата с залежей турнейского яруса в 1965 г. В 1983 г. достигнута максимальная добыча нефти по месторождению - 233,4 тыс.т, что составляет 2,4 % от начальных геологических запасов промышленных категорий. К этому времени проектным фондом разбурены основные залежи нефти турнейского яруса (залежи 1, 2, 3 пачки СТкз1, залежи 2, 3 пачек СТкз2 и СТкз3), залежи 1 и 2 пласта CVI.2 и основная залежь 1 пласта CVI.3 бобриковского горизонта, а также начато разбуривание залежи 2 кыновского и залежей 1 и 2 пашийского горизонтов. Действующий фонд добывающих скважин равен 59 ед., обводненность продукции составляла 21,1 %.
Закачка воды по месторождению начата в 1983 г. на залежи 1 пачки СТкз1 турнейского яруса, в 1985 г. на залежи 1 бобриковского горизонта и залежи 3 турнейского яруса, в 1990 г. на залежи 5 и в 2007 г. на залежи 2 пашийского горизонта. Организация системы ППД позволила поддержать добычу нефти на уровне 120–230 тыс.т вплоть до 1990 г. Снижение обводненности продукции скважин в период с 1992 по 1997 гг. с 79 до 70,7 % обусловлено применением комплексного микробиологического и гидродинамического метода увеличения нефтеизвлечения и ограничения добычи попутной воды в залежи турнейского яруса Волковской площади. В последующие годы добыча нефти снижалась в связи с уменьшением отборов жидкости и ростом обводненности продукции. В последние годы добыча нефти удерживалась на уровне 47-65 тыс.т/год.
В связи с бурением новых добывающих скважин на залежи 5 турнейского яруса добыча нефти в 2010 г. возросла и составила 64,8 тыс.т нефти (0,7 % от начальных геологических запасов промышленных категорий). Добыча жидкости равна 206,6 тыс.т,
Таблица 4.23 - Технологические показатели разработки по Волковскому месторождению в целом
Рисунок 4.49 – График разработки Волковского месторождения
Таблица 4.25 - Технологические показатели разработки по турнейскому ярусу Волковского месторождения
Выводы
В целом можно сделать вывод, что на Волковском месторождении значительная часть мероприятий, предусмотренных программой исследовательских работ, выполняется. Охват скважин исследованиями в целом по месторождению высокий. Проведенные исследования во вновь пробуренных и действующих скважинах позволили уточнить геологическое строение залежи 5 пачки СТкз1 и выделить новую залежь 5 пласта CVI.2. Результаты проведенных исследований использовались при анализе и проектировании разработки, а также при создании геолого-технологической модели.
