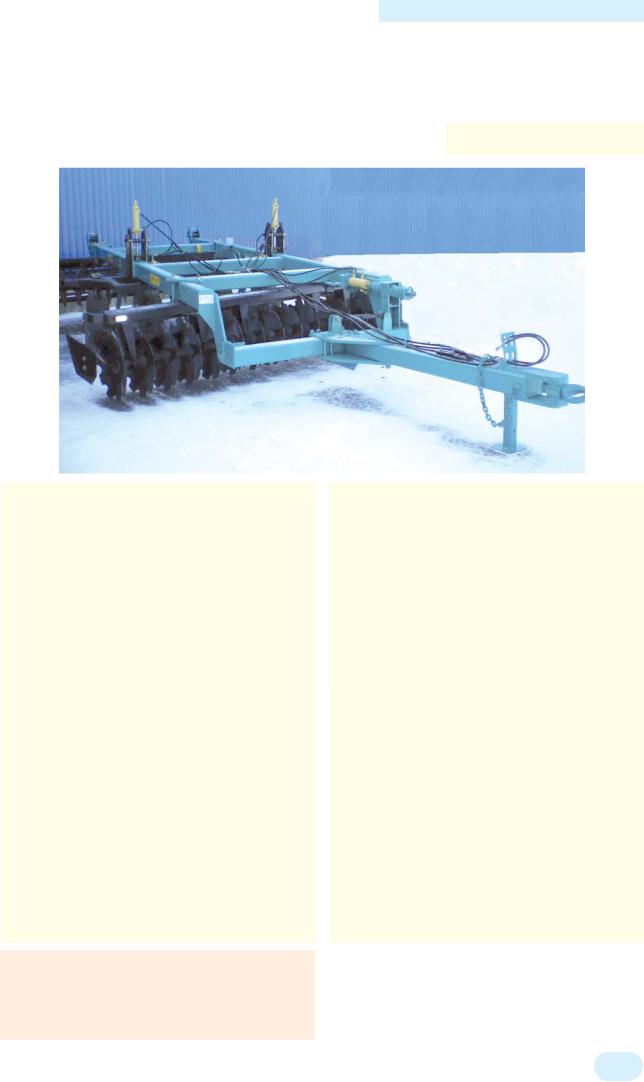

Призначення і технічний опис

Призначена для розпушування необроблених ущільнених грунтів різного механічного складу, розробки брилистих фонів після оранки, подрібнення і загортання рослинних решток крупностеблих культур з одночасним виконанням смугового чизелювання грунту

Борона*чизель складається з: рами, причіпного пристрою, робочих органів, чизельної приставки, гідравлічної системи.

Рама – зварної конструкції, до якої за допомогою зварних з'єднань прикріплені кронштейни для приєднання шасі, причіпного пристрою, встановлення елементів гідравлічної системи.

Шасі складається з рами, до якої жорстко закріплена колісна вісь, на якій монтується чотири колеса на пневматичному ходу.

Причіпний пристрій являє собою сницю з сергою, за допомогою якої приєднується борона до енергозасобу.

На причіпному пристрої змонтований амортизатор у вигляді міцної пружини для гасіння коливань і зменшення навантаження на робочі органи під час виконання технологічного процесу.

Робочими органами є диски, які зібрані на квадратному валу в секції. Передня секція має сферичні вирізні диски типу "Ромашка", а задні – сферичні круглі диски. Секції дисків розташовані V*подібно.

Чизельна приставка складається з рамки і двох гідроциліндрів, які за допомогою пластин кріпляться до балки основної рами. На рамці встановлені п'ять чизелів. За допомогою гідро-

Країна походження Україна

Виробник ТОВ "Краснянське СП "Агромаш" Адреса: вул. Д.Нечая, 2, с. Красне, Тиврівського району Вінницької області Тел.: (04355) 2*31*30, 2*14*04

циліндрів рамка з чизелями може переміщуватися вгору*вниз відносно рами борони і дискових батарей. У потрібному положенні рамка фіксується чотирма штирями, які встановлюються в отвори на пластинах.

Гідравлічна система складається з рукавів високого тиску, оливопроводів та гідроциліндра підйому шасі. А на боронах, які мають бокові секції (БДВП*5,5; БДВП*6,3 та БДВП*7,2), встановлені ще гідроциліндри підйому цих секцій у транспортне положення для забезпечення потрібного габариту по ширині.

Технічна характеристика

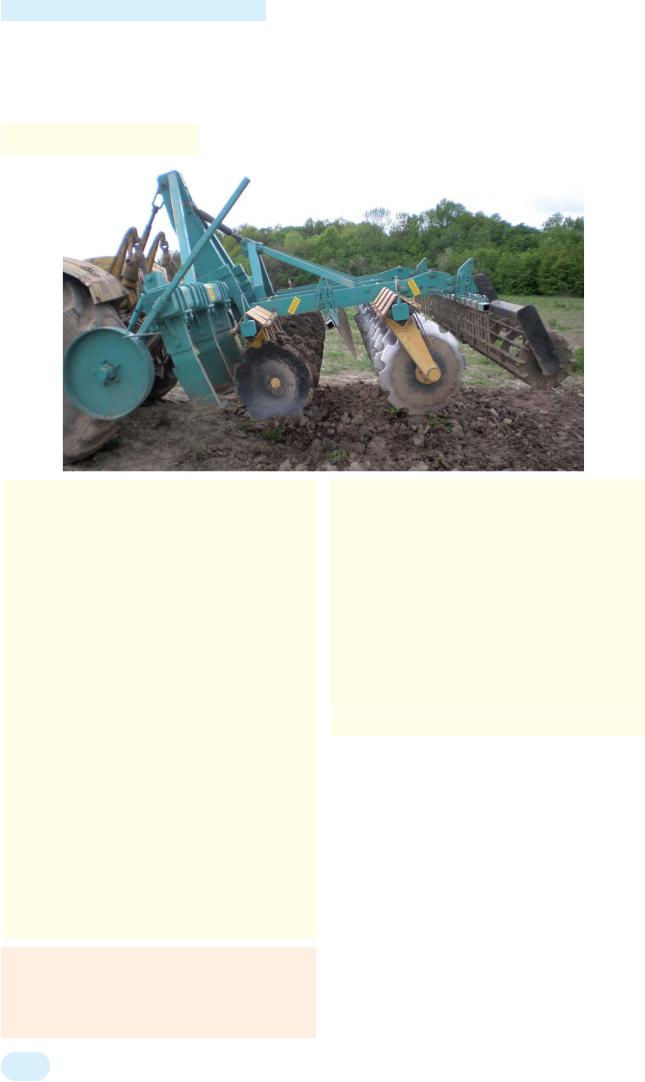

Призначення і технічний опис

Призначений для основного обробітку грунту без обертання скиби з одночасним розпушуванням та вирівнюванням його поверхневого шару.

Чизель*дископак складається з чизеля і дископака.

Чизель складається з: рами, робочих органів*чизелів, опорних коліс, причіпного пристрою.

Рама являє собою балку прямокутного перетину розміром (180х200) мм. По центру балки за допомогою зварних з'єднань приєднані стояк і кронштейни навісного пристрою, а по краях – кронштейни для встановлення опорних коліс.

Робочі органи – шість лап комбінованої дії, які виконують функції плоскоріза, чизеля, щілеріза. До рами лапи кріпляться за допомогою хомутів.

Навісний пристрій являє собою тягову вісь, яка фіксується планкою в кронштейнах і стояк, в якому кріпиться центральний гвинт трактора. Стояк виготовлений з двох смуг товщиною 16 мм. Для жорсткості конструкції до навісного пристрою стояка і рами приварені розкоси з труби квадратного перетину (80 х 80) мм.

Опорні колеса – на металевому ходу шириною 140 мм і діаметром 600 мм. Зміною положення коліс відносно опорної поверхні грунту забезпечується глибина роботи чизелів.

Дископак складається з: рами, навісного пристрою, дискових робочих органів, планчастого котка.

Країна походження Україна

Виробник ТОВ "Краснянське СП "Агромаш" Адреса: вул. Д.Нечая, 2, с. Красне, Тиврівського р*ну, Вінницької обл.

Тел.: (04355) 2*31*30, 2*14*04

Рама – зварна, з балок квадратного перетину (100 х 100) мм, з'єднаних між собою квадратними балками розміром (50 х 50) мм.

Навісний пристрій – складається із стояка, виготовленого з труби (80 х 80) мм і розкосів, виготовлених із смуги (60 х 12) мм. Стояк і розкоси за допомогою зварних з'єднань приєднані до балки рами дископака. Навісні пристрої чизеля та дископака з'єднуються за допомогою тяги. Рама дископака з'єднана з навісним пристроєм чизеля за допомогою кронштейна.

Робочими органами дископака є сферичні диски, які кріпляться до балок основної рами на окремих стояках, на яких встановлені гумові амортизатори, що запобігають пошкодженню диска у разі наїжджання на перешкоду.

Технічна характеристика

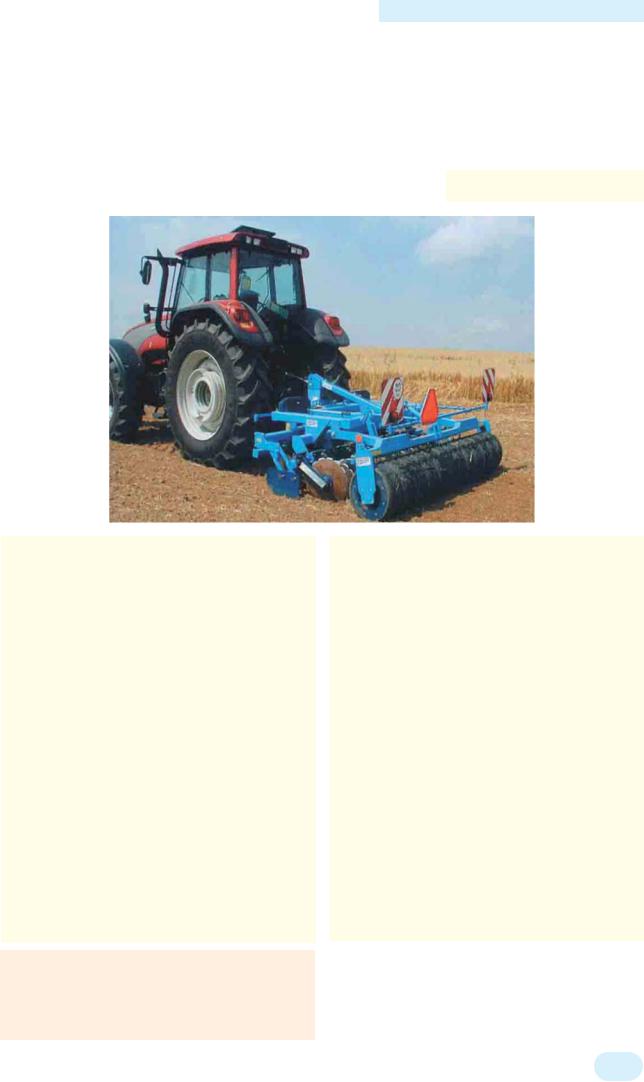

Призначення і технічний опис

Призначений для лущення стерні, а також для розпушування і суцільного обробітку грунту під посів.

Основними складовими частинами лущильника є:

*рама;

*диски;

*копіювальна борона;

*гумовий каток.

Диски. Диски діаметром 500 мм мають зубчасту форму і встановлені в два ряда на рухомих консолях з гумовими вкладками. Диски заглиблються в грунт на глибину15 см по всій ширині захвату, їх геометрія забезпечує високу якість роботи з високою продуктивністю.

Копіююча борона. Складається із стержнів, завитих у верхній частині, якими здійснюється кріплення до рами. Борона розпушує і вирівнює верхній шар грунту.

Гумовий коток. Коток є заключною ланкою в лущенні і виконує прикочування та ущільнення грунту. За рахунок зміни положення котка і консолей трактора виконується регулювання глибини обробітку.

Країна походження Чеська Республіка Виробник Farmet

Адреса: e*mail: farmet@farmet.cz, www.farmet.cz

Тел.: +(420) 491*450*122, +(420)491*450*136

Технологічний процес проходить таким чином. Диски під час руху лущильника заглиблюються в грунт на 15 см, підрізають його і подрібнюють стерню, відкидаючи подрібнену масу на копіювальну борону, яка сприяє доведенню маси до однорідної за розмірами і прийнятної за дисперсністю. Борона розбиває грудки та вирівнює верхній шар грунту. Завершує роботу гумовий коток, який прикочує та ущільнює поверхню.

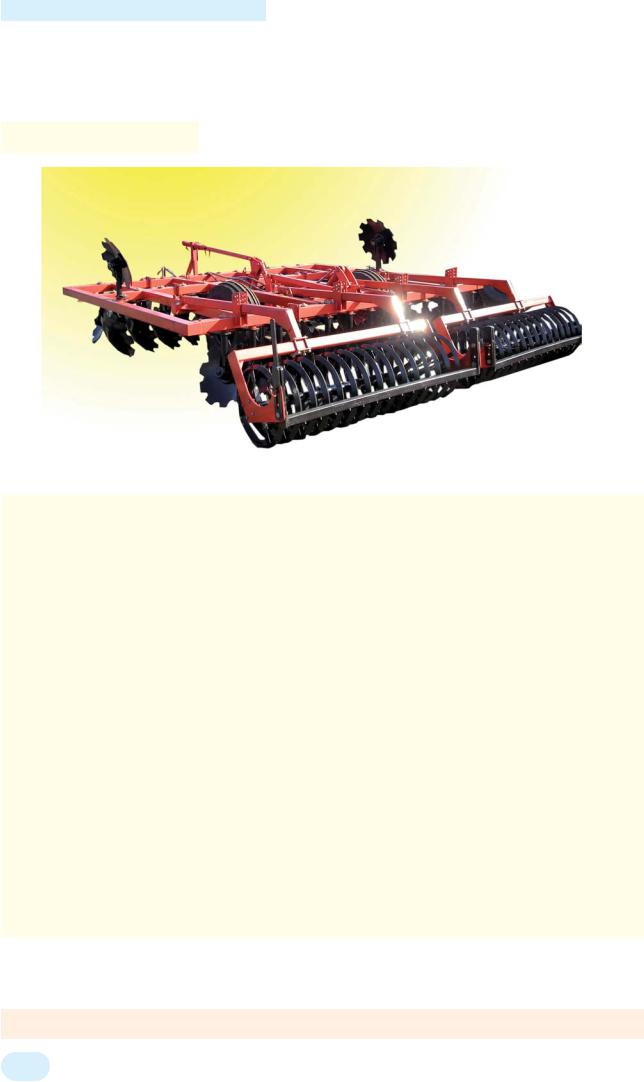

Технічна характеристика

Технічна характеристика

Країна походження Україна

Виробник ВАТ "Уманьферммаш" Адреса: вул. Енергетична, 21, м. Умань Тел.: (04744) 2 25 75

www.agrotechnika-ukr.com.ua

Коментарі до результатів випробувань

Агрегатування: +

Агрегатування з тракторами проводиться без утрунень.

Рама: +

Жорстка, забезпечує надійне кріплення робочих органів, довговічна.

Робочі органи: 0

Робочі органи зносостійкі, але має місце обрив осі кріплення диска

Механізм регулювання.

Конструкція механізму забезпечує виконання функціонального призначення. Регулювання кута атаки зручне і безпечне.

Гідравлічна система: +

Надійна, забезпечує переведення машини в робоче та транспортне положення.

Якість роботи: +

Агрегат стабільно і якісно виконує технологічний процес.

Експлуатаційні показники: +

Технологічне і технічне обслуговування агрегату проводити зручно і безпечно. Експлуатаційні показники виконання технологічного процесу достатньо високі.

Рівень оцінок:

++ – дуже добре

+– добре

0 – середньо

*– не дуже добре

** – погано

Конструкційно технологічна схема

Технічна характеристика

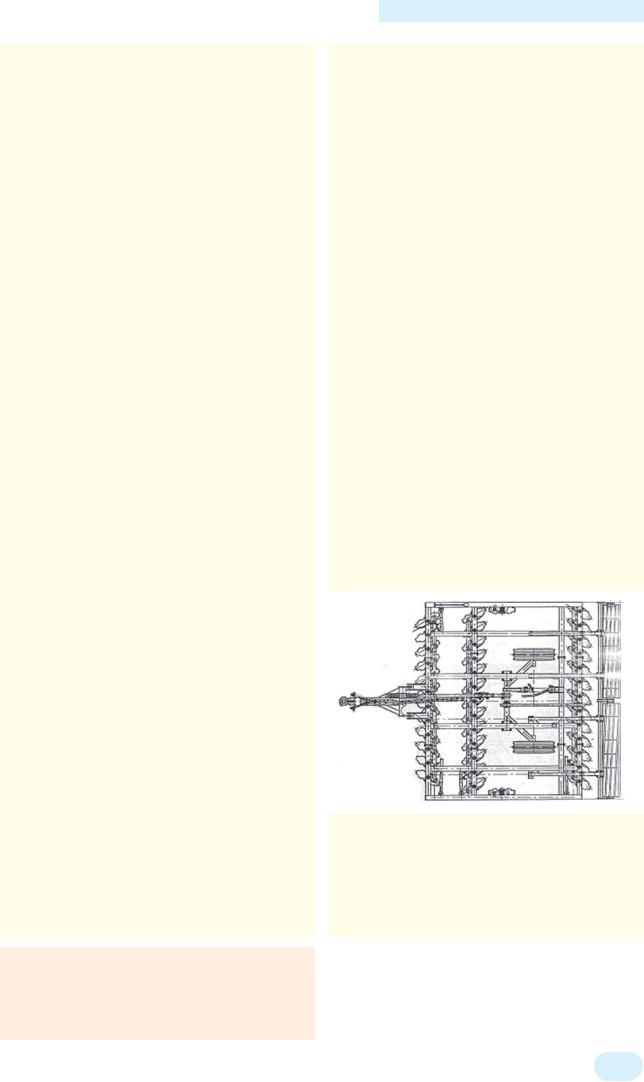

Схема розміщення робочих органів

Країна походження Україна

Виробник ВАТ "Уманьферммаш" Адреса: вул. Енергетична 21, м. Умань Тел.: (04744) 2 25 75

www.agrotechnika-ukr.com.ua

Коментарі до результатів випробувань

Агрегатування: 0

Агрегатування з трактором проводиться без утруднень, але під час роботи на перезволожених грунтах спостерігається налипання грунту на робочі органи.

Рама: +

Жорстка, забезпечує надійне кріплення робочих органів, довговічна.

Робочі органи: +

Не допрацьована конструкція кріплення пальця до кронштейна бокового бруса та геометричні розміри самого пальця. Спостерігається саморозгвинчування шпильок колеса та їх зачіпання за вилку колеса.

Механізм регулювання технологічного процесу: ++

Регулювання глибини обробітку проводити зручно.

Якість роботи: + +

Агрегат стабільно і якісно виконує технологічний процес.

Експлуатаційні показники: +

Рівень оцінок:

++ – дуже добре

+– добре

0 – середньо

*– не дуже добре

** – погано

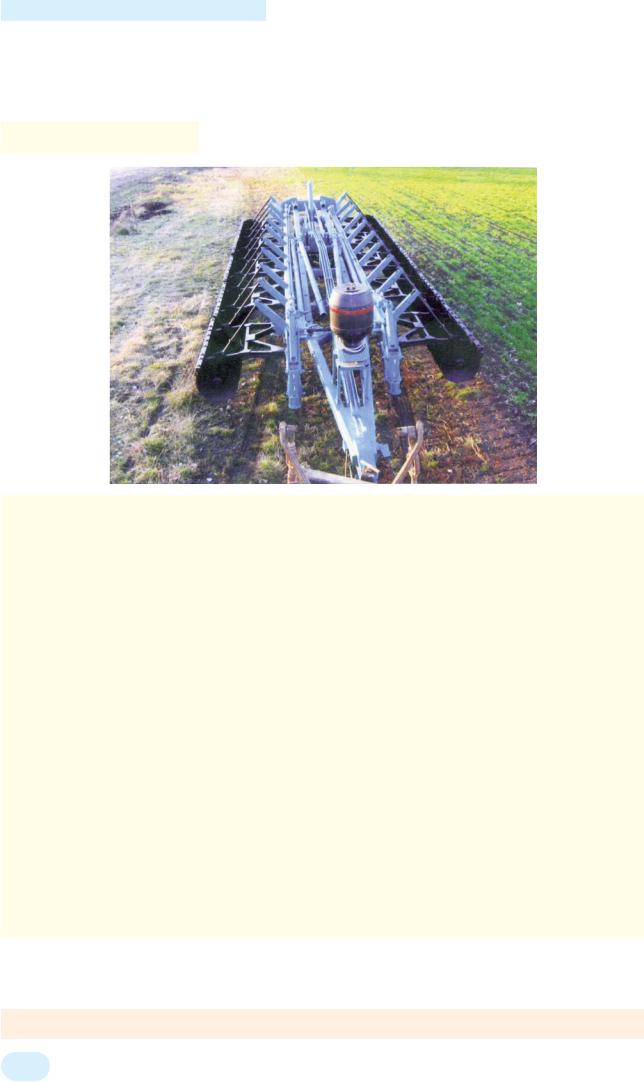

Призначення і технічний опис

Призначений для обробітку грунту на глибину 3…7 см з метою закриття капілярів від виносу вологи, заробки і провокації проростання насіння падалиці і бур'янів, інтенсифікації змішування пожнивних решток з грунтом, прикочування та підготовки грунту до наступних технологічних операцій.

Cкладається з таких елементів: рами, дискових робочих органів, зубової борони, котка, ходових коліс, гідравлічної системи.

Рама – жорстка міцна просторова конструкція, яка для моделей з робочою шириною 4; 6 та 7,5 м має можливість складання.

Дискові робочі органи ромашкоподібної форми діаметром 510 мм на окремих стійках з системою захисту на основі 4*х поліуретанових еластомірних блоків, розміщені в два ряди, сприяють якісному перемішуванню грунту і пожнивних залишків.

Зубова борона – складається з підпружинених дротяних пальців сприяє утворенню якісної поверхні грунту.

Коток – застосовується в 3*х опціях: спіралеподібний діаметр 490 мм маса 90 кг/м (прикочує, вирівнює, подрібнює грунт); Т*подібний діаметр 600 мм, маса 105 кг/м (подрібнює грудки, сприяє покращенню розкладання решток); типу Packliner з гумовим ободом діаметром 600 мм, маса 150 кг/м (прикочує, сприяє оптимізації умов пророщування насіння бур'янів, добре копіює мікрорельєф); для широких конструкцій 4,6 м та 7,5 м має секційне виконання для забезпечення складання.

Країна походження Франція

Виробник KUHN*HUARD S.A.

Адреса: буд. 16, вул. Мечникова, м. Київ info@kuhn.ua, www.kuhn.ua

Тел.: (044) 239*37*97, (044) 239*36*23 Дилер: КУН*Україна

Ходові колеса – виконані на основі пневматичних шин з протектором, який сприяє самоочищенню від налипаючого грунту.

Гідравлічна система виконана на основі гідроциліндрів, трубопроводів і шлангів високого тиску.

Додаткові опції – сівалка SH для посіву дрібнонасіннєвих покривних і сидеральних культур.

Відбивач грунту – пластина для додаткового подрібнення грунту за рахунок використання енергії удару маси в площину на швидкості.

Технічна характеристика
