1.4.2 ГЛИБОКОРОЗПУШУВАЧІ, ЧИЗЕЛІ

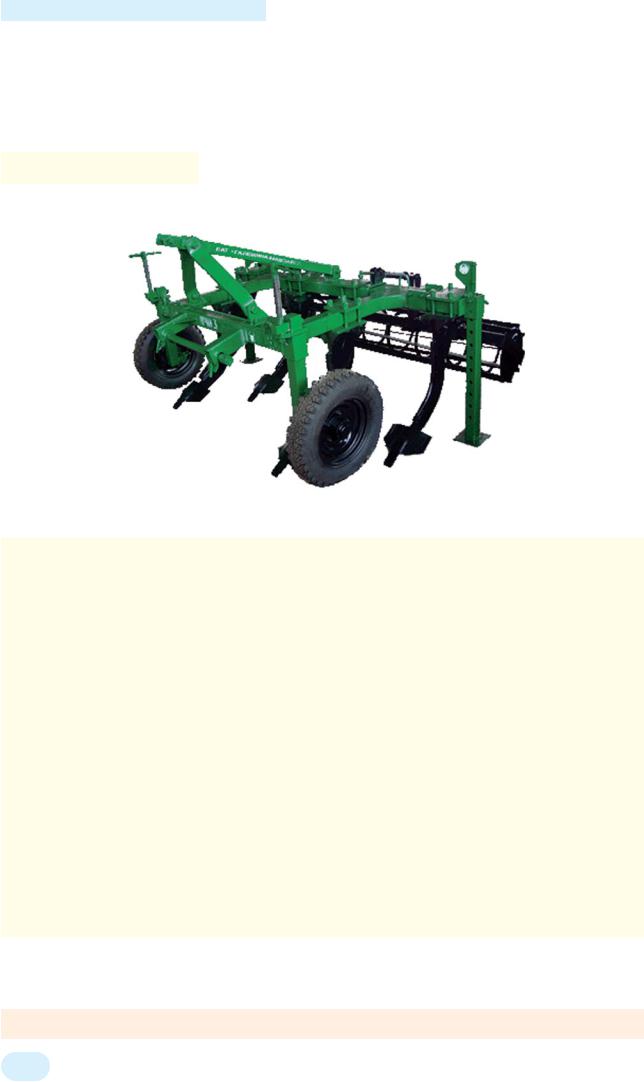

Агрегат чизельний АЧН+3,0 "Хома"

Код ДКПП 29.32.12.100

Призначення і технічний опис

Агрегат чизельний АЧН*3 призначений для розпушування грунту з поглибленням орного шару, безполицевого обробітку грунту замість зяблевої та весняної оранки, а також глибокого розпушування схилів і парових полів.

Агрегат чизельний складається з:

*рами;

*навісного пристрою;

*опорних коліс;

*чизельних робочих органів.

Рама являє собою зварну конструкцію з труб квадратного перетину розміром 100 мм х 100 мм з привареними до неї стійками для встановлення і закріплення нижніх тяг навісної системи трактора. До рами кріпляться (за допомогою державок) лапи, опорні колеса та коток.

Навісний пристрій складається з тягової осі, яка кріпиться до нижніх тяг трактора та верхнього розкосу для під'єднання центрального гвинта трактора.

Опорні колеса з механізмом регулювання призначені для встановлення і регулювання глибини обробітку. Кожне колесо змонтоване на цапфі і двох підшипниках, які захищені від потрапляння до них грунту гумовими сальниками і кришкою з картонною прокладкою. Механізм регулювання опорного колеса складається із стійки, державки і гвинта. Регулювання коліс по висоті здійснюється шляхом закручування та відкручування гвинта.

Чизельні робочі органи – виконані у вигляді симетричних лап, які кріпляться до стійок. Пропонується дві змінні конфігурації лап, які виробляються відповідно до умов роботи (долотоподібна і лапа з крилами).

Коток – планчастого питу. Сприяє додатковому кришенню грудок поверхневого шару грунту та його вирівнюванню.

Механізм регулювання глибини гвинтового типу дозволяє плавно змінювати параметр.

Випробувано в УкрНДІПВТ ім. Л. Погорілого, протокол № 01 24 06 від 24.11.2006

32

33

www.agrotechnika-ukr.com.ua

Грунторозпушувач навісний ГН+2,9

Код ДКПП 29.32.12.700

Призначення і технічний опис

Рама – зварна конструкція замкнутого типу, зварена з труб прямокутного перетину, що є основним несучим вузлом агрегату. Між переднім і середнім, а також між середнім і заднім поперечними брусами приварено по шість гряділів. У передній частині рами приварено два кронштейни для установки опорних коліс та замок з ребрами жорсткості для з'єднання агрегату з начіпною системою трактора. Кронштейни мають сектори з отворами, в які входять штирі опорних коліс. В залежності від того, в який отвір поставлено штир, буде змінюватися глибина обробітку. На задньому поперечному брусі знаходяться шарніри, які призначені для навішування голчастих котків та гребінок.

Робочі органи – культиваторні лапи – з'єднані зі стояком за допомогою болтів. Стояк у верхній частині має отвір для фіксації його на гряділі за допомогою штифта. Передні стояки слугують опорами для вертикальних ножів, які встановлені на кронштейнах і призначені для розрізання грунту у вертикальній площині, а також перерізання рослинних решток на поверхні та кореневої системи у верхньому горизонті грунту, чим запобігають їх накопиченню на стояках культиваторних лап. Лапи на гряділях розташовані уступом одна за одною по ходу агрегату на відстані 250 мм одна від одної. Перша – на глибину обробітку 8*12 см, друга – 16*24 см, а третя лапа доводить глибину обробітку до 28 см. Голчасті котки з'єднані з рамою пальцями. Робочі органи голчастих котків – їжаки – встановлені на підшипниках вала та в процесі роботи додатково кришать та вирівнюють грунт. Інтенсивність кришення грунту регулюється зміною величини стискання натискних пружин.

Випробувано в УкрНДІПВТ ім. Л. Погорілого

34

Країна походження Україна

Виробник ВАТ "Червона зірка"

Адреса: вул. Медведєва, 1, м. Кіровоград Тел.: (0522) 22*36*36, 29*53*09, 35*61*35

35

www.agrotechnika-ukr.com.ua

Грунторозпушувач навісний ГН+3,9

Код ДКПП 29.32.12.700

Призначення і технічний опис

Рама – зварна конструкція замкнутого типу, зварена з труб прямокутного перетину, що є основним несучим вузлом машини. Між переднім і середнім, а також між середнім і заднім поперечними брусами приварено по шість гряділів. В передній частині рами приварено два кронштейни для установки опорних коліс та замок з ребрами жорсткості для з'єднання з навісною системою трактора. Кронштейни мають сектори з отворами, в які входять штирі опорних коліс. У залежності від того, в який отвір поставлено штир, буде змінюватися глибина обробітку. На задньому поперечному брусі знаходяться шарніри, які призначені для навішування голчастих котків та гребінок.

Робочі органи – культиваторні лапи – з'єднані зі стояком за допомогою болтів. Стояк у верхній частині має отвір для фіксації його на гряделі за допомогою штифта. Передні стояки слугують опорами для вертикальних ножів, які встановлені на кронштейнах і призначені для розрізання грунту у вертикальній площині, а також перерізання рослинних решток на поверхні та кореневої системи у верхневому шарі грунту, чим запобігають їх накопиченню на стояках культиваторних лап. Лапи на гряділях розташовані уступом одна за одною по ходу агрегату на відстані 250 мм одна від одної. Перша – на глибину обробітку 8*12 см, друга – 16*24 см. Голчасті котки з'єднані з рамою пальцями. Робочі органи голчастих котків – їжаки – встановлені на підшипниках вала та в процесі роботи додатково кришать та вирівнюють грунт. Інтенсивність кришення грунту регулюється зміною величини стискання натискних пружин.

Випробувано в УкрНДІПВТ ім. Л. Погорілого

36

Країна походження Україна

Виробник ВАТ "Червона зірка"

Адреса: вул. Медведєва, 1, м. Кіровоград Тел.: (0522)22*36*36, 29*53*09, 35*61*35

37

www.agrotechnika-ukr.com.ua

Глибокорозрихлювач навісний ГР+3,4 та його модифікації ГР+2,5 та ГР+4,3

Код ДКПП 29.32.12.100

Призначення і технічний опис

Призначений для глибокого зяблевого безвідвального обробітку грунтів на глибину 25*50 см, з метою захисту грунту від ерозії, руйнування плужної підошви, поліпшення водно-повітряного режиму кореневмістного шару грунту, снігозатримання, підвищення вмісту агрономічноцінних поживних речовин та інших показників родючості грунту, а також збільшення продуктивності сільськогосподарських культур.

Глибокорозрихлювач навісний складається з основної рами, грунторозпушувальних лап, причіпного пристрою, двох опорних котків.

Основна рама – жорстка просторова конструкція, виконана з труб квадратного перетину, забезпечує на кронштейнах кріплення робочих органів – грунторозпушувальних лап.

Грунторозпушувальні лапи – асиметричної форми з протиерозійними накладками та міцним розвиненим долотом, розміщені в два ряди із зустрічним направленням розпушувального ефекту, сприяють утворенню розгалуженої мережі тріщин шляхом одночасного спушення, піднімання і зсуву грунтового масиву. Це забезпечує інтенсивну аерацію та сприяє вологонакопиченню.

Причіпний пристрій – триточковий, легкообслуговуваний.

Опорні котки – шиповані металеві циліндри з можливістю забезпечення швидкого фіксованого положення глибини ходу робочих органів.

Випробувано в УкрНДІПВТ ім. Л. Погорілого

38

39

www.agrotechnika-ukr.com.ua

Глибокорозпушувач 32 S Combiplow Agrisem

Код ДКПП 29.32.12.100
