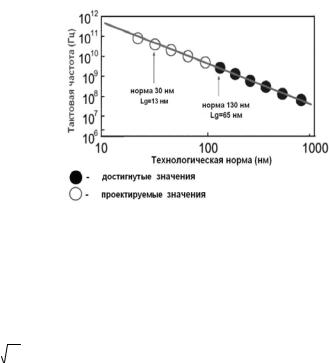

Рис. 2.13. Зависимость тактовой частоты от технологической нормы
Геометрический ресурс для дальнейшего увеличения тактовой частоты практически исчерпан, поскольку существует фундаментальное ограничение, связанное с конечностью скорости распространения электрического сигнала. Например, для металлической линии на диэлектрической подложке с проницаемостью εi (≈ 4 для
SiO2) скорость распространения сигнала не может превышать c εi , где c = 3× 1010 см/c – скорость света в вакууме.
2.7. Основные проблемы миниатюризации
Основными параметрами микропроцессоров являются: длина затвора L , толщина подзатворного окисла dox , тактовая частота f , степень интеграции, плотность потока энергии, рассеиваемой в тепло на единицу площади чипа, P . Основными проблемами при увеличении степени интеграции и уменьшении размеров активных областей приборов являются увеличение токов утечек и проблема тепловыделения.
В табл. 2.1 представлен прогноз Международной ассоциации производителей микроэлектронных компонентов ITRS (International Roadmap for Semiconductors), публикуемый с 1994 г. и
регулярно обновляемый на сайте www.itrs.net. Из этого прогноза видно, что роль токов утечки резко возрастает с уменьшением технологической нормы.
46
Таблица 2.1
Эволюция параметров микропроцессоров
Год |
1999 |
2001 |
2004 |
2008 |
2011 |
2014 |
|
Норма |
180нм |
130нм |
90нм |
60нм |
40нм |
30нм |
|
|
|
|
|
|
|
|
|
Длина за- |
120 |
90 |
70 |
45 |
32 |
22 |
|
твора LG (нм) |
|||||||
|
|
|
|
|
|
||
dох (ангстре- |
19- |
15- |
12- |
8-12* |
6-8 * |
5-6 * |
|
мы) |
25 |
19 |
15 |
|
|
|
|
Ток утечки |
|
|
|
40 * |
80 * |
160 * |
|
при 100 OС |
7 |
10 |
16 |
||||
(нА/мкм) |
|
|
|
|
|
|
*– прогнозируемые размеры и величины
Анализ проблемы тепловыделения проведен в следующих пунктах. О токах утечки более подробно о говорится в главе 9.
2.8. Анализ проблемы тепловыделения
Фундаментальной проблемой при увеличении степени интеграции является проблема тепловыделения. Первый ламповый компьютер ENIAC (1944 г.) имел довольно высокую тактовую частоту (~100 кГц), весил 20 т, и его 18 000 вакуумных ламп выделяли тепловую мощность ~ 150 кВт. Изобретение твердотельных слаботочных транзисторов и переход на интегральную технологию на ка- кое-то время сняли проблему тепловыделения, но рост степени интеграции вновь поставил ее в ряд важнейших.
Переключение цифровых элементов – это в конечном итоге зарядка и разрядка эффективных конденсаторов, при которых, как правило, выделяется тепло. На рис. 2.14 показана упрощенная модель элемента памяти, позволяющая проанализировать его работу. Она состоит из конденсатора с полной эффективной емкостью Сtot, [Ф], на котором может храниться информационный заряд. Этот конденсатор может заряжаться с помощью ключа через эффективное сопротивление R с помощью источника питания VDD [B] и раз-
ряжаться с помощью контакта «земля». Как обычно, высокий потенциал (VDD ), запираемый с помощью ключа на узле М, будет со-
ответствовать логической единице, нулевой потенциал («земля») – логическому нулю.
47

Основными процедурами обработки сигнала условно являются: WRITE – зарядка конденсатора через сопротивление до напря-
жения питания VDD;
READ – считывание сигнала через вольтметр;
ERASE – уничтожение сигнала через заземление. Потенциальная энергия конденсатора с емкостью C, заряженно-
го до разницы потенциалов VDD ,
Epot = ∫0VDD Q(V ')dV '=∫0VCtot V 'dV '=Ctot VDD2 2 = Q2
2Ctot . (2.8.1)
Рис. 2.14. Прототип цифровой ячейки памяти
Конденсатор заряжается через сопротивление R . Каждый электрон при переходе через резистор отдает в тепло энергию, равную
разности потенциалов на выводах сопротивления q (VDD −V '). Тогда энергия, перешедшая в тепло при повышении потенциала в точке М от 0 до VDD (энергия диссипации Edissip ), равна
Edissipat = ∫0VDD (VDD −V ')I (V ')dt =
= ∫0VDD (VDD −V ')dQ(V ') =∫0VDD Ctot (VDD −V ')dV '=
= Ctot VDD2 2 ≡ Q2 2Ctot . |
(2.8.2) |
Полная энергия, необходимая для зарядки |
конденсатора |
( Q ≡ CtotVDD ), |
|
48

E |
S |
= E |
pot |
+ E |
dissipat |
= C |
V 2 |
= Q2 C |
tot |
. |
(2.8.3) |
|
|
|
tot |
DD |
|
|
|
Таким образом, при зарядке описанного типа необратимо теряется (переходит в тепло) ровно половина от полной затраченной энергии Edissip = (1/ 2)ES . Другая половина накапливается в форме
энергии электрического поля конденсатора и, в принципе, может быть использована. К сожалению, современная архитектура микропроцессоров такова, что пока никто не заботится об использовании накопленной потенциальной энергии конденсаторов, и в следующих тактах она неизбежно теряется (переходит в тепло).
Итак, в цикле WRITE часть энергии CVDD2 2 теряется в сопротивлении; такая же энергия CVDD2
2 накапливается в форме потен-
циальной энергии конденсатора. В цикле READ энергия не затрачивается, по крайней мере, в идеале. И, наконец, в цикле ERASE
потенциальная энергия CVDD2 2 переходит в тепло. Таким образом, за один полный активный такт затрачивается и уходит в тепло CVDD2 энергии. На практике перезарядка элементов происходит не каждый такт, т.е. не каждый такт является активным. Определим активность схемы 0 < α <1 как среднюю долю элементов, перезаряженных за один такт (нет активности – нет потребления).
Тогда, если тактовая частота f [Гц], то |
α CV 2 |
f |
[Вт] – мощ- |
|
DD |
|
|
ность, рассеиваемая в одном элементе. Если NG – плотность интеграции, т.е. количество затворов на см2 чипа, то тепловая мощность теплового потока динамического энергопотребления (т.е., происходящего при переключениях) можно грубо оценить по формуле
P =α N |
G |
C |
V 2 |
f [Вт/см2]. |
(2.8.4) |
|
tot |
DD |
|
|
Рост степени интеграции и тактовой частоты привел к тому, что мощность теплового потока от поверхности микропроцессора современного компьютера угрожающе растет (табл. 2.3).
49
