4.2 Классификация приборов для измерения тока и напряжения

Приборы для измерения силы тока образуют подгруппу А-амперметры. Внутри этой подгруппы выделяют амперметры постоянного тока(А2), переменного тока А3),универсальные(А7) и преобразователи тока (А9).

Амперметры строятся на базе электромеханических приборов (см. раздел 2.1), которые по принципу своей работы позволяют измерять постоянные и переменные токи низкой частоты. На них распространяются требования ГОСТ, который устанавливает следующие классы точности: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0; 5,0.Дополение электромеханических приборов преобразователями переменного тока в постоянный позволяет значительно расширить их возможности и использовать для измерения на радиочастотах.

Более обширна классификация приборов для измерения напряжения – вольтметры, образующие группу В. Среди приборов этой подгруппы выделяют вольтметры постоянного тока (В2), переменного (В3), импульсного тока (В4), фазочувствительные (В5), селективные (В6), универсальные (В7),измеритель отношения, разности и нестабильности напряжений (В8), преобразователь напряжений (В9).

Вольтметры постоянного и переменного тока низкой частоты могут строится на базе электромеханических приборов (см.раздел 2.1) согласно ГОСТ. Однако, как правило, вольтметры – это представители электронных измерительных приборов в аналоговом или цифровом вариантах. На электронные аналоговые вольтметры также распространяются требования ГОСТ, в частности вольтметры видов В3…В7 дополнительно классифицируются по измеряемому параметру напряжения на вольтметры амплитудного (блокового), среднеквадратического и средневыпрямленного напряжения. Они могут иметь классы точности 0,1; 0,2; 0,5;1,0; 1,5;2,5;4,0;5,0; 15; 25.

4.3 Измерение тока

Для измерения тока амперметр включают последовательно в разрыв измеряемой цепи. Амперметр любой системы можно представить в виде следующей эквивалентной схемы (рис. 4.1а), где LА,CА,RА, - индуктивность, емкость, сопротивление внутренней цепи амперметра. Очевидно, что включение амперметра в измеряемую цепь окажет на нее параметрическое и энергетическое влияние. Параметрическое влияние тем значительнее, чем выше частота и большеLАиCА, энергетическое – чем большеRА, так как при этом возрастет потребление мощности от измеряемой цепи.

Рисунок 4.1- Измерение тока высокой частоты:

а) эквивалентная схема амперметра;

б) включение амперметра;

в) структурная схема амперметра с преобразованием.

Для измерения тока высокой частоты следует использовать схему с преобразованием (рис 4.1 в), где сначала ток высокой частоты преобразуется в постоянный, который измеряют магнитоэлектрическим индикатором – микро или миллиамперметром. Преобразование осуществляют либо за счет теплового действия тока, либо путем его выпрямления. Поэтому высокочастотные амперметры представляют собой совокупность индикатора и преобразователя (рис. 4.1в), и называется термоамперметрами или выпрямителями.

Термоамперметр состоит из термоэлектрического преобразователя и магнитоэлектрического индикатора, шкалу которого градуируют в значениях измеряемого тока. Термоэлектрический преобразователь представляет собой тонкую проволоку из тугоплавкого металла, называемую нагревателем, и одну или несколько термопар, приваренных к его середине. Такой термопреобразователь называется контактным (рис.4.2.а). При прохождении измеряемого тока через нагреватель, место контакта нагревается и термопары нагреваются до температуры tº1, а холодный слойbостается при температуре окружающей средыtº0 . В результате, в термопаре возникает термоЭДС Ет, пропорциональная разности температур в месте контакта с нагревателем и внешних концов термопары. Индикатор присоединен к этим концам термопары и по нему протекает ток, пропорциональный квадрату среднеквадратического значения измеряемого тока :

Iи =Eт/(Rт +Rн), (4.7)

где Rт ,Rн – сопротивления термопары и индикатора, т.о. , шкала термоэлектрического прибора близка к квадратичной.

На рис.4.2.б приведена схема бесконтактного термоэлектрического преобразователя. В контактном преобразователе имеется гальваническая связь между нагревателем и термопарой, т.е., между входной и выходной цепями, что не всегда допустимо. В бесконтактном преобразователе, преобразователь отделен от термопары из стекла или керамики, либо воздушной прослойкой.

Рисунок 4.2.- Термоэлектрический преобразователь

Термоэлектрические измерительные приборы получили распространение преимущественно для измерения токов. В качестве вольтметров они практически не применяются, так как их входное сопротивление мало. К достоинствам приборов термоэлектрической системы можно отвести высокую чувствительность к измеряемому току, широкий диапазон частот, а также возможность измерения средних квадратических значений токов произвольной формы. Недостатком термоэлектрических приборов является неравномерность шкалы, зависимость показаний от температуры окружающей среды и большая инерционность термопреобразований. Термоэлектрические приборы очень чувствительны к перегрузкам. В зависимости от назначения они имеют различные пределы измерения *(от 1 мА до 50 А), классы точности (от 0,1 до 2,5) и частный диапазон (от 45 Гц до сотен мегагерц). Термоамперметры обозначаются буквой «Т» и номером модели : Т20, Т29…

Выпрямительные приборы (амперметры) применяются для измерения силы тока и напряжения в частотном диапазоне от звуковых частот до высоких и сверхвысоких частот. Принцип работы таких приборов заключается в выпрямлении выпрямления переменного тока с помощью полупроводниковых диодов (рис.4.3). Постоянная составляющая выпрямленного тока измеряется прибором магнитоэлектрической системы (микроамперметром, миллиамперметром). В схеме прибора используют однополупериодные и двухполупериодные выпрямители. В однополупериодных схемах (рис.4.3.а). Ток iчерез магнитоэлектрический прибор, включенный последовательно с диодом Д1, пропускается только в положительный полупериод. В отрицательный полупериод, для которого сопротивление диода Д1 велико, ток протекает через диод Д2, включенный параллельно прибору. Для уравнивания сопротивления параллельных ветвей последовательно со вторым диодом включен резисторR, сопротивление которого равно измерительной цепи прибора. Подвижная часть магнитоэлектрического прибора обладает механической инерцией и на частотах выше 10…20 Гц не успевает следить за

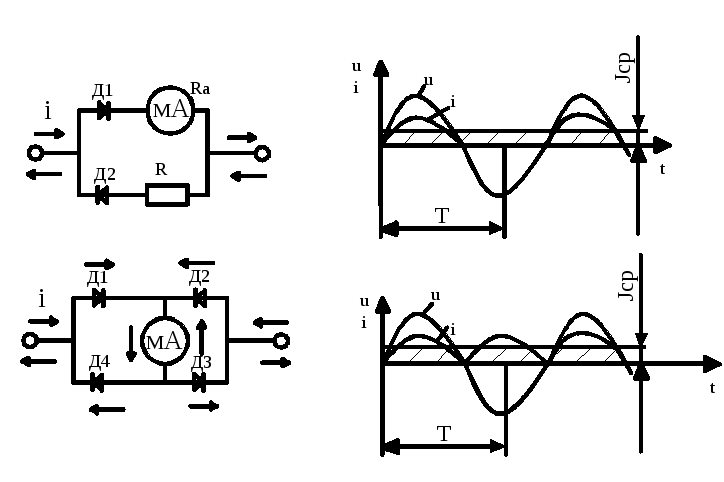

Рисунок 4.3 Выпрямительные приборы

Мгновенными значениями вращающегося момента, реагируя только на среднее значение момента. Для однополупериодного выпрямителя измеряемого тока синусоидальной формы:

(4.8)

а показания прибора

α = Si* Iср (4.9)

где Si– чувствительность магнитоэлектрического прибора по току; В двух полупериодных схемах выпрямителя (рис. 4.3.б) токi, протекающий через прибор, увеличиваются вдвое по сравнению с током, протекающим в схеме (рис 4.3 а).

Для синусоидального тока

Iср.в = 0,636 *Im(4.10)

Из (4.9) видно, что шкала выпрямительного прибора и при любой форме кривой измеряемого тока отклонение стрелки прибора пропорционально среднему за период значению. Однако, на практике, шкалу выпрямительных приборов всегда градуируют в среднеквадратичных значениях напряжения (тока) синусоидальной формы. Следовательно, в приборах с двухполупериодным выпрямлением все значения оцифрованных делений как бы умножены на коэффициент формы Кф = 1,11. Отсюда следует, что при измерении тока или напряжения несинусоидальной формы, полученный тосчет по шкале такого выпрямительного прибора сначала нужно разделить на 1,11 (получить выпрямленное значение измереяемой величины), а затем умножить на коэффициент формы, соответствующий форме реального сигнала. В приборах с однополупериодным выпрямлением вместо 1,11 подставляют 2,22.

Выпрямительные приборы получили широкое распространение в качестве комбинированных измерителей постоянного и переменного тока и напряжения классов мощности 1,5 и 2,5; с пределами измерения по току от 2 мА до 600 А; по напряжению от 0,3 до 600 В.

Достоинствами выпрямительных приборов являются высокая чувствительность, малое собственное потребление энергии и измерения в широком диапазоне частот. Частотный диапазон выпрямительных приборов определяется возможностями применяемых диодов. Применение точечных диодов обеспечивает изменение переменных токов и напряжений до частот порядка 10⁴…10⁶Гц. Основными источниками погрешностей этих приборов являются изменения параметров диодов с течением времени, влияние окружающей температуры , а также отклонение формы кривой измеряемого тока или напряжения от той, при которой произведена градуировка прибора.

Гальванометры.

Высокочувствительные магнитоэлектрические приборы для измерения очень маленьких токов и напряжений называются гальванометрами. Гальванометры часто используются в качестве нуль – индикаторов, фиксирующих отсутствие тока в цепи. У таких гальванометров нулевая отметка находится в середине шкалы.

Так как чувствительность гальванометров очень высока, их градуировочная характеристика нестабильна и зависит от совокупности внешних влияющих факторов. Поэтому, чувствительные гальванометры при выпуске из производства градуируются в единицах измеряемой физической величины и им не присваиваются классы точности. В качестве же метрологических характеристик гальванометров обычно указывают их чувствительность к току или напряжению и сопротивлению рамки. Чувствительность гальванометров зависит от способов применения ( рамки внутри зазора постоянного магнита. Различают гальванометры с подвижной частью (рамкой) на кернах, на растяжках, на подвесе. Современные гальванометры позволяют измерять токи в пределах от 10^-5…10^-12А и напряжения до 10^-4В.

аналоговые электромеханические приборы магнитоэлектрической системы относятся к числу наиболее точных и чувствительных. Так как рамка таких приборов намотана тонким проводом,, это не позволяет пропускать через нее токи, превышающие десятки миллиампер. Превышение указанных значений может привести к повреждению провода рамки или спиральной пружинки. Т.О., возникает задача расширения пределов расширения пределов измерения магнитоэлектрических амперметров и вольтметров.

Расширение пределов измерения амперметров достигается включением шунта, параллельного прибору (рис.4.4).Сопротивление шунта Rш должно быть меньше сопротивления рамки прибораRр и подбирается так, чтобы при измерении основная часть измеряемого тока , проходящая через шунт, а ток, протекающий через рамку прибора, не превышал допустимого значения. Если необходимо иметь верхний предел измерения амперметраI, а верхний предел измерения без шунтаIа, то сопротивление шунта

Rш = Rр/ n-1 (4.11)

где n = I/Iа

Рисунок 4.4 Расширение пределов измерения диапазонов амперметра

Амперметры для измерения сравнительно небольших токов (до нескольких десятков ампер) имеют внутренние шунты, вмонтированные в корпус прибора. Для измерения больших токов (до нескольких тысяч ампер) изменяются наружные шунты.

Для расширения пределов измерения вольтметра последовательно с сопротивлением рамки включается добавочное сопротивление Rд (рис.4.5), которое ограничивает

Рисунок 4.5 Расширение пределов измерения вольтметра

падение напряжения на рамке прибора до допустимых пределов. Если необходимо измерять напряжение Uв, то величина добавочного сопротивления должна быть

Rд =Rр *(n- 1) (4.12)

где n=U/Uв.

Добавочные сопротивления внутренними, встроенными в корпус вольтметра (при напряжении до 600 В) или наружными (при напряжении 600…1500 В). Наружные добавочные сопротивления выпускаются на определенные номинальные токи (от 0,5 до 30 мА) и имеют классы точности от 0,02 до 1. Шунты и добавочные сопротивления изготавливаются из материалов с высоким удельным сопротивлением, имеющих температурный коэффициент, близкий к нулю.
