Исходные данные:
Uвх = 96 В
Квх1 = 0,95 %
Квх2 = 1,05 %
Uн = 127 В
Iн = 10 А
Iнmin = 9,5А
Uн = 50 мВ
f = 6,5 кГц

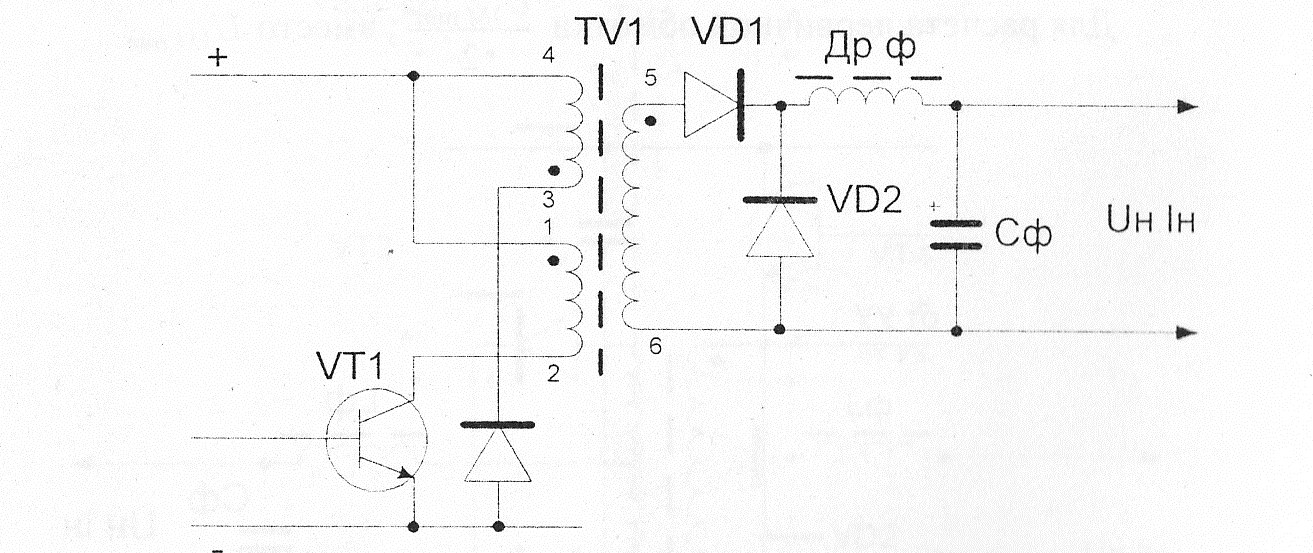

Рис.1. Принципиальная схема однотактной силовой схемы ИСН.
Первый этап расчета
Мощность нагрузки ИСН (в Вт):
Рн = Uн * Iн
Рн =127 10 = 1270 Вт
где Uн – напряжения на нагрузке, В; Iн – ток в нагрузке, А.
Минимальное амплитудное значение напряжения на первичной обмотке трансформатора
U1M min = Uвхmin – Uк.э.н.
где Uвхmin = Uвх.1 Uвх.ном = 96 0,95 = 91,2 В
Uк.э.н - напряжение коллектор – эмиттер силового транзистора в режиме насыщения, на этом этапе принимаем его равным 0,7.
U1M min = 91,2 – 0,7 = 90,5 В
Минимальное амплитудное значение напряжения на вторичное обмотке трансформатора где падение напряжения на дросселе; сопротивление обмотки дросселя.
где Uдр = Rдр Iн = 0,2 - падение напряжения на дросселе
Rдр - сопротивление обмотки дросселя
Коэффициент трансформации
Ктр = U2M min / U1M min =133,94 / 90,5 = 1,48
Максимальное амплитудное напряжение на вторичной обмотке трансформатора
U2M mах = U1M mах Ктр = 95,06 1,48 = 140,7 В
где U1M mах = Квх2 Uвхmin – Uк.э.н
U1M mах = 1,05 91,2 – 0,7 = 95,06 В
Минимальное значение коэффициента заполнения импульсов напряжения на трансформаторе
ɣmin = = = 0,36
Эффективные значения напряжений на первичной и вторичной обмотках трансформатора
U1эф = U1м min max = 90,5 0,6 = 57,03 В
U2эф = U2м min max = 133,94 0,6 = 84,42 В
Эффективные значения токов во вторичное и первичной обмотках трансформатора
I2эф = Iн max
I2эф = I2 max = 10 0,6 = 6 А
где I2 = Iн - амплитудное значение тока вторичной обмотки трансформатора
I1эф = I2эф Ктр = 6 1,48 = 8,88 А
Теперь можно найти габаритную мощность трансформатора (в ваттах )
Ргаб =
где Ку- коэффициент потерь на питание схемы (УУ) с учетом ее потребления
Примем К = 0,02, тогда можно определить добавочную мощность трансформатора
Р потр. у.у. = РнКу = 0,02 1270 = 25,4 Вт
Рассчитаем параметр характеризующий электромагнитную мощность
трансформатора – S ( в см2). Это произведение активного поперечного сечения магнитопровода трансформатора S (в см2) на площадь окна сердечника S (в см2), заполняемого обмотками трансформатора:
Sст Sок ≥ cм4
где ΔВ – диапазон изменения магнитной индукции в сердечнике трансформатора за время рабочего импульса t и t1 [Тл]; f – частота работы ИСН [кГц]
Расчет электрических параметров высокочастотного трансформатора.
Максимальная длительность импульса напряжения (в мкс) на обмотках трансформатора
tu max = T ɣmax = 0,000154 0,38 = 0,00005544 сек
где Т = 1/ f = 1/6500 = 0,000154 сек
Число витков первичной W1 и вторичной W2 обмоток силового трансформатора:
W1 =
W2 = W1 Ктр = 31 1,48 = 46
Диаметры меди проводов (в мм);
Для первичной обмотки:
D1м =
Для вторичной обмотки
D2м = мм
Ближайший диаметр по меди D1ном = 1.2мм, D2ном= 1,45 мм
Диаметры с лаковой изоляцией D1из =1,131мм, D2из=1,65 мм
Площадь провода с изоляцией S1из= 1,65мм2, S2из=1,13 мм2
Суммарная площадь поперечного сечения (в см2), занимаемая в окне сердечника первичной и вторичной обмотками:
SΣ = (S1Σ + S2Σ)/100 = (153,45 + 156)/100 = 6,09 см2
S1Σ = S1изW1NN1 = 153,45 см2
S2Σ = S2изW2NN2 = 156 см2
На основе предыдущих данных определим коэффициент заполнения окна сердечника обмотками:
Ko =SΣ/So = 6.09/32,2 = 0,191
Длина провода (в мм), необходимого для намотки первичной и вторичной обмоток:
L1н = Lср.в1 W1 /100 = 19,68 31 /100 = 6,1 мм
L2н = Lср.в2 W2 /100 = 22,96 46 /100 = 10,56 мм
где Lср.в – средняя длина витка при намотке (в см), определяется по выражениям:
Lср.в1 = 0,12(Dвн - D + 2H) = 0,12(100 – 64 + 128) = 19,68 мм
Lср.в2 = 0,14(Dвн - D + 2H) = 0,14(100 – 64 + 128) = 22,96 мм
Активное сопротивление постоянному току (Ом) первичной и вторичной обмоток
R1 =
R2 =
Рассчитаем полное сопротивление обмоток с учетом коэффициента данного сечения
Rn1 = Kf R1 = 1.014 0.0016 = 0.001622 Ом
Rn2 = Kf R2 = 1.014 0.0028 = 0.002839 Ом
где Rn – полное сопротивление проводника с учетом поверхностного эффекта
Kf - коэффициент поправки на влияние высокой частоты
Найдем среднюю длину намоточного слоя (в мм)
где D – внутренний диаметр сердечника
Δh – толщина изоляционного каркаса сердечника, 0,1 мм
Число витков в одном слое первичной обмотки
где Кукл – коэффициент укладки обмотки; 0,62
D1из и D2из – диаметр провода с изоляцией
Число слоев первичной обмотки N1 с округлением до целого числа в большую сторону:
N1 = W1 / W1сл
N1 = 31 / 12,46 = 3 слоя
Толщина первичной обмотки трансформатора ( в мм)
Н1 = N1 (D1из + Δ1) = 3 (1,53 + 0,03) = 5 мм
где Δ1 – толщина межслойной изоляции, ее значение примем 0,03
Число витков в одном слое вторичной обмотки трансформаторa
N2 = W2 / W2сл = 46 / 15 = 3
Толщина вторичной обмотки ( в мм)
Н2 = N2 (D2из + Δ2) = 3 (1,28 + 0,03) = 4 мм
Δ2 = 0,03 мм
Рассчитаем внутреннюю толщину (в мм) всех обмоток:
Нобм = Н1 + Н2 + Δс.в. = 5 + 4 + 0,156 = 9,156 мм
Δс.в. = (Dвн /D) h = (100/64)0,1 = 0,156 мм – толщина изоляции сердечника по внутренней стороне трансформатора, мм
Внешний диаметр трансформатора ( в мм)
+ 2Δиз
+ 2 0,05 = 114,3 мм
Действительный диаметр окна катушки трансформатора (проверочный параметр)
