- •Методические указания
- •Микроскопический анализ структур конструкционных углеродистых сталей и чугунов
- •Симферополь, 2015г.
- •Лабораторная работа №7
- •2.1. Сплавы
- •Твердого раствора замещения
- •Твердого раствора внедрения
- •Классификация углеродистых сталей
- •2.2.2. По содержанию углерода классифицируются на:
- •2.3. Маркировка углеродистых сталей
- •2.3.1. Углеродистые конструкционные стали обыкновенного качества по гост 380-2005
- •Механические свойства сталей
- •Химический состав сталей
- •Цветное обозначение упаковок стали
- •Маркировка конструкционных углеродистых сталей обыкновенного качества в других странах
- •2.3.2. Углеродистые конструкционные качественные стали
- •Механические свойства углеродистой конструкционной качественной стали по гост 1050-88
- •Маркировка конструкционных углеродистых качественных сталей за рубежом
- •2.3.3. Инструментальные углеродистые качественные и высококачественные стали.
- •2. 4. Чугуны.
- •Химический состав и механические свойства ковких чугунов
- •2. 5. Металлографические исследования
- •Объект изучения
- •4. Программа и методика выполнения работы
- •4.1. Программа лабораторной работы
- •4.2. Методика выполнения лабораторной работы
- •5. Приборное оснащение и образцы
- •Министерство образования и науки российской федероции
- •Рекомендуемая литература:
Классификация углеродистых сталей
Углеродистые стали классифицируются по нескольким различным признакам:
2.2.1. По назначению – это стали конструкционные - для изготовления металлических несущих конструкций, деталей машин и приборов, и стали инструментальные для изготовления мерительного, режущего и штампового инструмента.
2.2.2. По содержанию углерода классифицируются на:

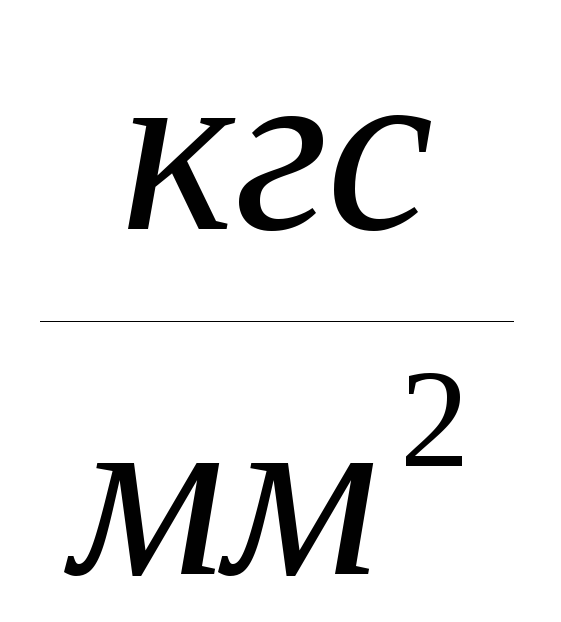

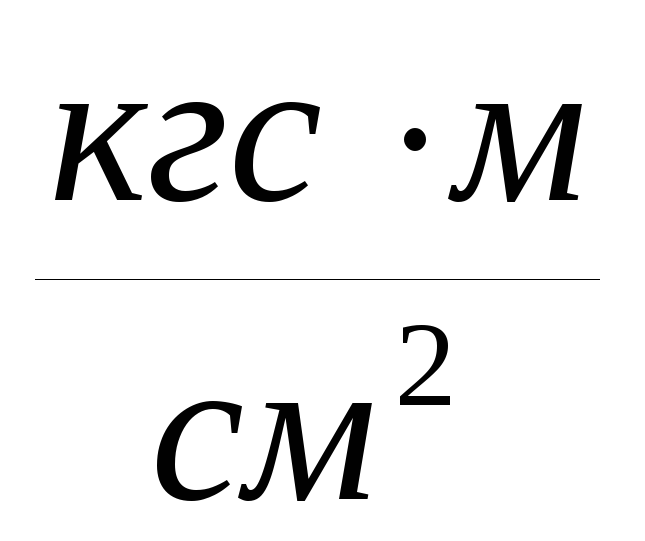

- Низкоуглеродистые стали, содержащие менее 0,25% углерода. Они пластичны – их: относительное удлинение 30-32%, обладают высокой ударной вязкостью (8н…10 ), но небольшой прочностью (34 -38). Применяются при изготовлении деталей штамповкой, для изготовления труб. Эти стали хорошо свариваются без трещин и хрупкости.
Сплав, содержащий менее 0,015% углерода, носит название АРМКО ЖЕЛЕЗО. Он обладает хорошей электрической проводимостью, высоким магнитным насыщением и применяется в электромашиностроении.
- Среднеуглеродистые стали содержат углерода от 0,25% до 0,6%. Прочностные характеристики их выше, а пластичность и вязкость убывают по мере увеличения содержания углерода. В основном они применяются для изготовления деталей машин.
- Высокоуглеродистые стали содержат углерода более 0,6%. Практически используются высокоуглеродистые стали, содержащие не более 1,3% углерода. Применяются они для изготовления некоторых высоконагружаемых деталей машин и инструмента.
2.2.3. Классифицируются стали и по содержанию кислорода, с которым соединяется железо в расплавленном состоянии. Кислород, придает стали хрупкость. Для уменьшения его содержания, стали раскисляют, погружая в расплавленную сталь ферросплавы – ферросилиций, ферромарганец, ферроалюминий. В зависимости от степени раскисления стали бывают слабораскисленные – кипящие в ковше (кп), среднераскисленные – полуспокойные (пс) и сильнораскисленные – спокойные (сп), последние - наиболее надежны при низких температурах, так как менее склонны к хрупкости, особенно – при отрицательной температуре. Спокойные стали могут не обозначаться индексом «сп»
2.2.4.Стали классифицируют по содержанию вредных примесей, которые попадают в нее из руды и топлива. К этим примесям относятся сера и фосфор.
Сера образует легкоплавкое сернистое железо, которое придает стали красноломкость – в горячем состоянии. Возникающие трещины снижают прочность сварных швов и отрицательно сказываются, на горячей обработке стали давлением. Это происходит при повышенном содержанием серы - более 0,045%.
Фосфор придает стали хладноломкость, причем хрупкость стальных изделий возрастает с понижением температуры окружающей среды.
В зависимости от содержания серы (S) и фосфора (Р) стали подразделяются на:
- стали обыкновенного качества, содержащие серы не более 0,050 %, фосфора – не более 0,040%.
- стали качественные, содержащие серы и фосфора в пределах от 0,030% до …0,035%.
- стали высококачественные, содержащие серы и фосфора по 0,02 …0, 025%.
2.3. Маркировка углеродистых сталей
Марки сталей – это письменное обозначение различающихся между собой сталей согласно стандартов и другой нормативной документации.
