Профили

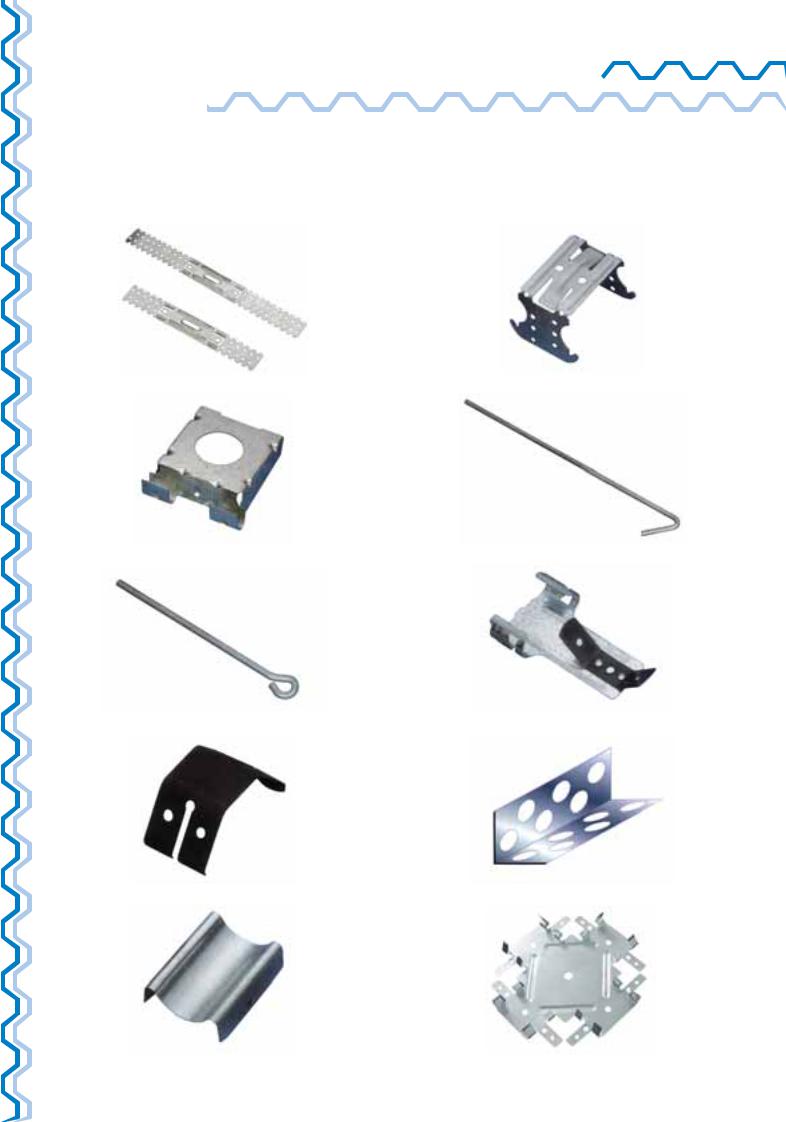

Аксессуары для систем из гипсокартона
1. Универсальный подвес |
2. Соединитель двухуровневый |
|
|
3. Соединитель угловой |
4. Крепежный стержень с крючком |
|
|
5. Крепежный стержень с кольцом |
6. Пружинный подвес |
|
|
7. Пружина двухкрюковая |
8. Уголок алюминиевый |
|
|
9. Соединитель продольный |
10. Соединитель одноуровневый «краб» |
|
|
41
Водосточная система Plastmo
Промышленная Группа «Арсенал» является эксклюзивным дистрибьютором водосточных систем Plastmo (Plastmo Polska Sp. zo. o.) на территории Украины.
Водосточные системы Plastmo предназначены для отвода воды с крыш зданий и сооружений любой архитектурной формы. Элементы и детали системы Plastmo выполнены из высококачественного ПВХ. Они прочны, кислотоустойчивы, не коррозируют, устойчивы к воздействию ультрафиолетового излучения, работают в широком диапазоне температур. Система Plastmo сертифицирована по международным стандартам качества ISO 9001 и ISO 14001 и соответствует европейскому стандарту EN>607. В 2004 году фирма Plastmo Polska Sp. zo. o. удостоена за свою продукцию Европейской медалью качества.
Прочность конструкции водосточной системы Plastmo достигается за счет продуманности всей системы в целом. Прочность крепления желобов и деталей друг к другу достигается с помощью специального клея, создается одно целое при котором прочность соединения соответствует прочности самого пластика. Такой водосток, собранный методом «холод-
ной молекулярной сварки», способен противостоять значительным механическим нагрузкам от выпавшего снега или обильных дождевых осадков. Проверенная в суровых условиях Скандинавии система Plastmo эффективно справляется со своими задачами в широком диапазоне температур от >50°С до +50°С. Для правильно смонтированной
системы Plastmo гарантийный срок эксплуатации составляет 10 лет. Фактически система Plastmo будет радовать Ваш глаз на протяжении всего срока эксплуатации, а это около 50 лет.
Входящие в состав ПВХ специальные добавки повышают пластичность водосточных желобов и труб Plastmo, устойчивость к большим нагрузкам и обеспечивают способность
к восстановлению первоначальной формы после деформации. И все это без содержания в составе пластика вредных для здоровья тяжелых элементов свинца и кадмия. Этот ПВХ безвреден для здоровья человека.
Специальная форма передней кромки желоба обеспечивает быстрый и удобный монтаж, придает жесткость отдельным элементам системы, препятствует переливу воды при больших дождевых потоках. Комплексные системы дождевых стоков Plastmo технологичны и поэтому эффективно адаптируются к любым конфигурациям здания, будь то прямоугольное здание или круглая башня. Благодаря специально подобранному составу пластика и с помощью строительного фена, клея и простейших шаблонов, некоторые элементы системы можно изготавливать прямо на стройплощадке.

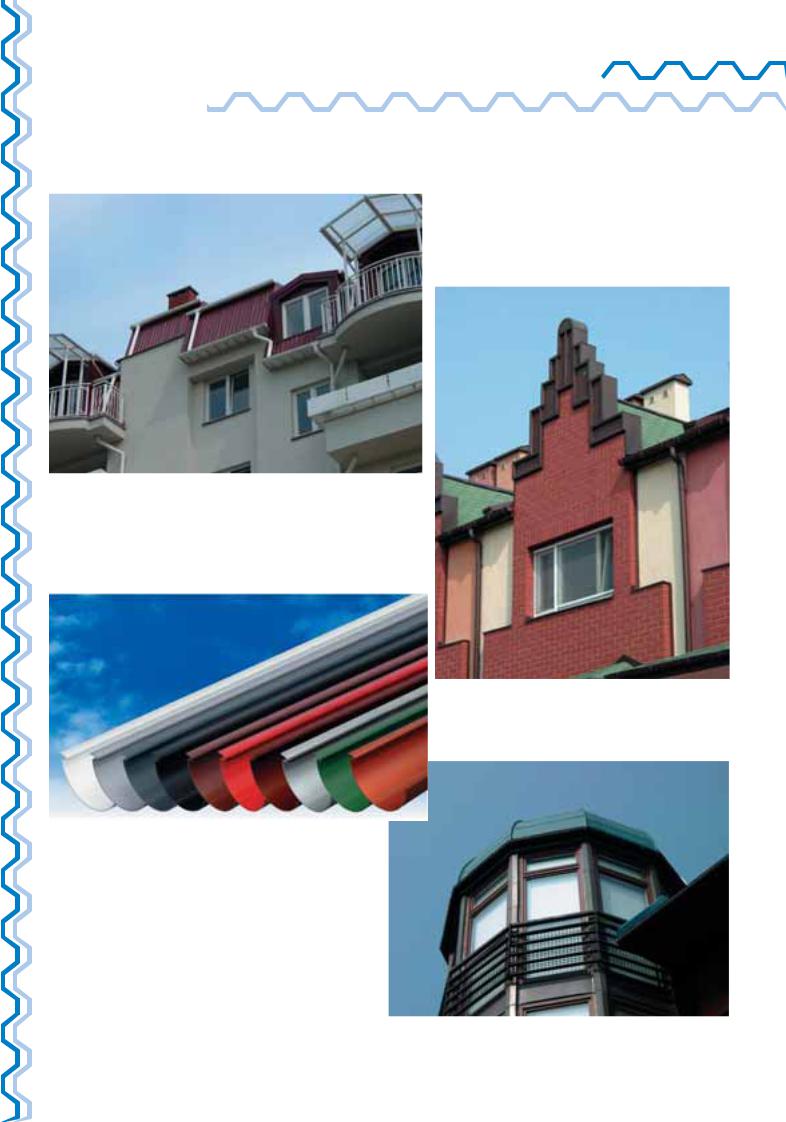

Современный эстетический дизайн водостоков Plastmo хорошо согласуется с архитектурным стилем здания, делает его еще более эффектным и привлекательным. При этом элементы конструкции колеруются на всю глубину изделий, и не изменяют свой цвет под воздействием ультрафиолетового излучения на протяжении всего срока службы. Система Plastmo предлагает выбор из восьми стандартных цветов: белый, коричневый, красный, зеленый, медный, серый, графитовый, черный.
Водосточные системы Plastmo выпускают трех типов. Для небольших кровель используют желоба шириной 100 мм и трубы диаметром 75 мм, для коттеджей и для некоторых промышленных зданий используют желоба 125 мм и трубы 90 мм (наиболее популярная система), и для крыш очень большой площади используется желоба 150 мм и трубы 110 мм.
44
Водосточные системы
Преимущества соединения «ХОЛОДНАЯ МОЛЕКУЛЯРНАЯ СВАРКА»
№ |
Воздействие окружающей среды |
Соединение на |
Соединение на замках |
«Молекулярная |
|
резиночках |
сварка» |
||||
|
|
|
|||
|
|
|
|
|
|
|
|
Резина впитывает влагу и |
Не впитывает, но попадая под замки |
|
|
1 |
Впитывание влаги |
при отрицательных темпе- |
разрушает герметичность при отрица- |
Не воздействует |
|
|
|
ратурах разрушается |
тельных температурах |
|
|
|
|
|
|
|
|
2 |
Воздействие солнечных лучей |
Разрушает резину |
Не воздействует |
Не воздействует |
|
|
|
|
|
|
|
3 |
Воздействие минусовых температур |
Разрушает резину |
Не воздействует |
Не воздействует |
|
|
|
|
|
|
|
4 |
Перепады температур |
Разрушает резину |
Не воздействует |
Не воздействует |
|
|
|
|
|
|
|
5 |
Воздействие кислот, углеводов |
Разрушает резину |
Нарушает герметичность |
Не воздействует |
|
|
|
|
|
|
|
6 |
Воздействие загрязнений |
Нарушает герметичность |
Нарушает герметичность |
Не воздействует |
|
|
|
|
|
|
|
7 |
Механические нагрузки (выпав¬ший |
нарушает герметичность |
нарушает герметичность нарушает |
не воздействует |
|
снег, обильные дожди) |
герметичность |
||||
|
|
|
|||
|
|
|
|
|
|
8 |
Гарантии |
Гарантия на резиновые |
Гарантия на резиновые уплот¬нения |
Гарантия 10 лет |
|
уплот¬нения до 2 лет |
до 2 лет |
||||
|
|
|
|||
|
|
|
|
|
№ |
Недостатки соединения при помощи зажимов |
Достоинства холодной молекулярной сварки |
|
и резиновых прокладок |
водосточной системы PLASTMO |
||
|
|||
|
|
|
|
|
Механические нагрузки — прогиб водосточного желоба (выпавший |
Для соединения элементов используется специальный состав, который |
|
|
расплавляет поверхности соединяемых элементов. В течение 40 минут |
||
|
снег, обильные дождевые стоки) могут деформировать соединение на |
||
1 |
образуется соединение на молекулярном уровне, которое уже никог- |
||
резиновых прокладках и зажимах, вследствии чего водосточная систе- |
|||
|
да не порвется, т. к. пластик образует единое целое. Механические |
||
|
ма будет протекать. |
||
|
нагрузки не деформируют соединение. |
||
|
|
||
|
|
|
|
2 |
При нагревании зажима солнечными лучами, соединение ослабевает и |
Нагревание солнечными лучами не разрушает |
|
водостоки начинают протекать. |
соединение «Молекулярная сварка». |
||
|
|||
|
|
|
|
|
Если резиновые прокладки изготовлены из резины невысокого качества, |
|
|
3 |
то резина впитывает часть влаги и, при отрицательной температуре обра- |
Отрицательные температуры не разрушают |
|
зовавшийся в порах лед разрывает уплотнительную резину. Водостоки |
соединение «Молекулярная сварка». |
||
|
|||
|
начинают протекать. |
|
|
|
|
|
|
|
При перепадах температур водосточный желоб меняет длину и, если он |
Материал, из которого выполнены комплектующие PLASTMO, имеет опре- |
|
|
деленное тепловое расширение, т. е. «усаживается» или «расширяется» |
||
|
зажат очень сильно резиновой прокладкой и зажимом, то он не может |
||
|
под воздействием изменений температуры. В системе PLASTMO имеется |
||
4 |
«двинуться с места», чтобы компенсировать температурное расширение, |
||
несколько элементов (воронка, компенсатор), которые компенсируют |
|||
|
и образуется «вздутие» или «провис» желоба», возможно перекручива- |
||
|
тепловое расширение желоба. Водосточные системы PLASTMO не дефор- |
||
|
ние, деформация, которые остаются впоследствии. |
||
|
мируются при перепадах температур. |
||
|
|
||
|
|
|
|
|
Опавшие листья, сухие ветви деревьев могут попасть в соединение |
|
|
5 |
на зажимах или резиновых прокладках, вследствии чего соединение |
Загрязнения не деформируют |
|
ослабевает, прокладки будут прилегать не плотно друг к другу и водо- |
соединение «Молекулярная сварка». |
||
|
|||
|
сток будет протекать. |
|
|
|
|
|
45

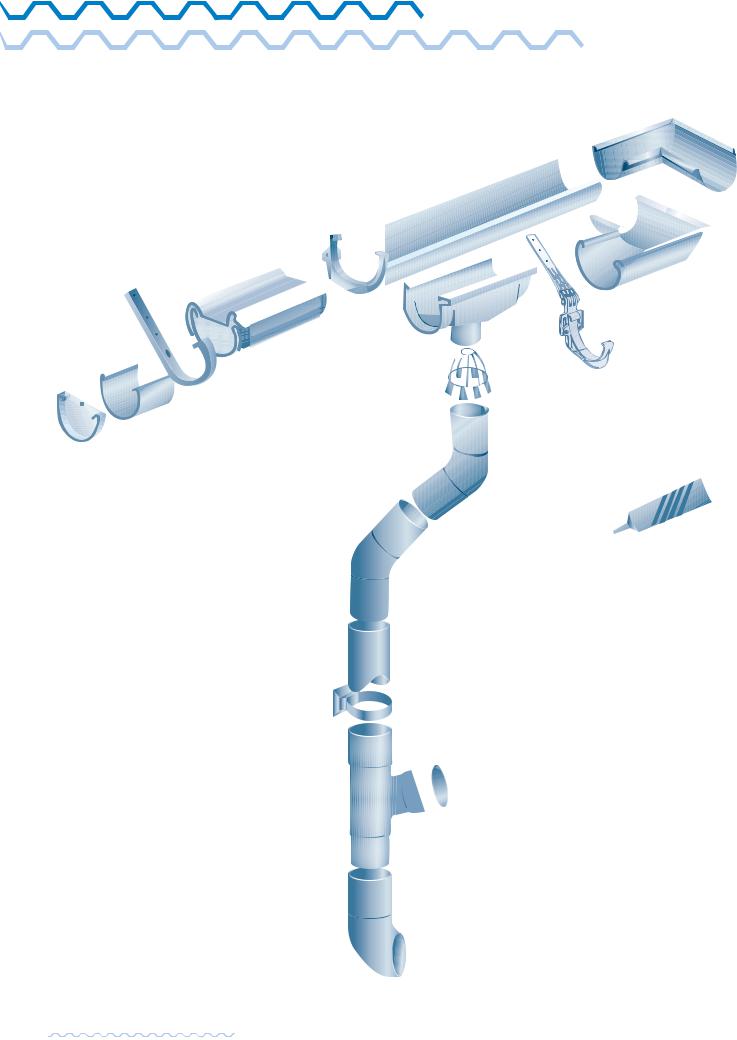

Элементы водосточной системы Plastmo
4
3
2 6
7
15
16
5
9
11
17
10
13
14
12
46
Водосточные системы
1 |
Кронштейн универсальный |
Позволяет регулировать уклон |
|
пластиковый |
|||
|
|
||
|
|
|
|
2 |
Кронштейн металлический |
Длина 190 мм. Гальванизированная и окрашенная сталь |
|
|
|
|
|
3 |
Кронштейн пластиковый |
Для использования на вертикальных карнизах |
|
|
|
|
|
4 |
Желоб |
Стандартная длина 4 м. (d=100; 125;150 мм) |
|
|
|
|
|
5 |
Соединитель желоба |
Для соединения желобов |
|
|
|
|
|
6 |
Компенсатор желоба |
Устанавливается, когда длина желобов более 15 м и рас- |
|
стояние между углами более 6 м |
|||
|
|
||
|
|
|
|
7 |
Внешний угол |
Стандартные — 90°, 135° |
|
Возможно изготовление любого угла |
|||
|
|
||
|
|
|
|
8 |
Внутренний угол |
Стандартные — 90°, 135° |
|
Возможно изготовление любого угла |
|||
|
|
||
|
|
|
|
9 |
Заглушка универсальная |
Используется на обоих концах желоба |
|
|
|
|
|
10 |
Труба |
Стандартная длина 4 м (d=75; 90; 110 мм) |
|
|
|
|
|
11 |
Колено |
60° |
|
|
|
|
|
12 |
Наконечник |
Окончание водосточной трубы |
|
|
|
|
|
13 |
Хомут для труб пластиковый |
Для монтажа труб |
|
|
|
|
|
14 |
Тройник |
60° |
|
|
|
|
|
|
|
Для слива воды. Устанавливается когда желоба проходят |
|
15 |
Компенсирующая воронка |
по всему периметру дома, а также когда длина желобов |
|
|
|
превышает 15 м |
|
|
|
|
|
16 |
Решетка для воронки |
Используется для задержания листьев и крупного сора. |
|
Устанавливается в воронку |
|||
|
|
||
|
|
|
|
17 |
Клей для желоба |
Тюбик 150 мл |
|
|
|
|
47
Водосточная система WIJO
Промышленная Группа «Арсенал» поставля- |
|
из всех имеющихся на рынке водосточных |
|
ет на украинский рынок оцинкованные водос- |
|
систем; |
|
точные системы Wijo (Швеция). Они изготав- |
• |
отличная устойчивость покрытия к механи- |
|
ливаются из оцинкованной стали (0,6 мм), |
|
ческим повреждениям; |
|
покрытой двухсторонним слоем пластизола |
• |
отличная устойчивость покрытия к корро- |
|
толщиной 200 мкм. Полная система водослива |
|
зии; |
|
состоит из полукруглых желобов шириной 125 |
• |
имеет эстетичный внешний вид; |
|
мм и 150 мм и круглых труб диаметром 90 мм и |
|||
• |
держатели желобов, используемые в соста- |
||
100 (110) мм соответственно с широким выбо- |
|||
|
ве системы, выдерживают сильные снего- |
||
ром аксессуаров, необходимых для правиль- |
|
||
|
вые нагрузки, что исключает обрыв водосто- |
||
ной и быстрой установки системы. |
|
||
|
ков в снежные зимы. |
||
|
|
Данная система:
•долговечна;
•проста и удобна в установке;
•не имеет лишних элементов;
•исключает перехлест воды во время дождя и таяния снега;
•покрытие толщиной 200 мкм самое толстое
Водосточная система Wijo, представлена в широкой цветовой гамме (белый, коричневый, красный,графит,черный,металик)чтопозволяет создать желаемой цветовое решение Вашего дома.

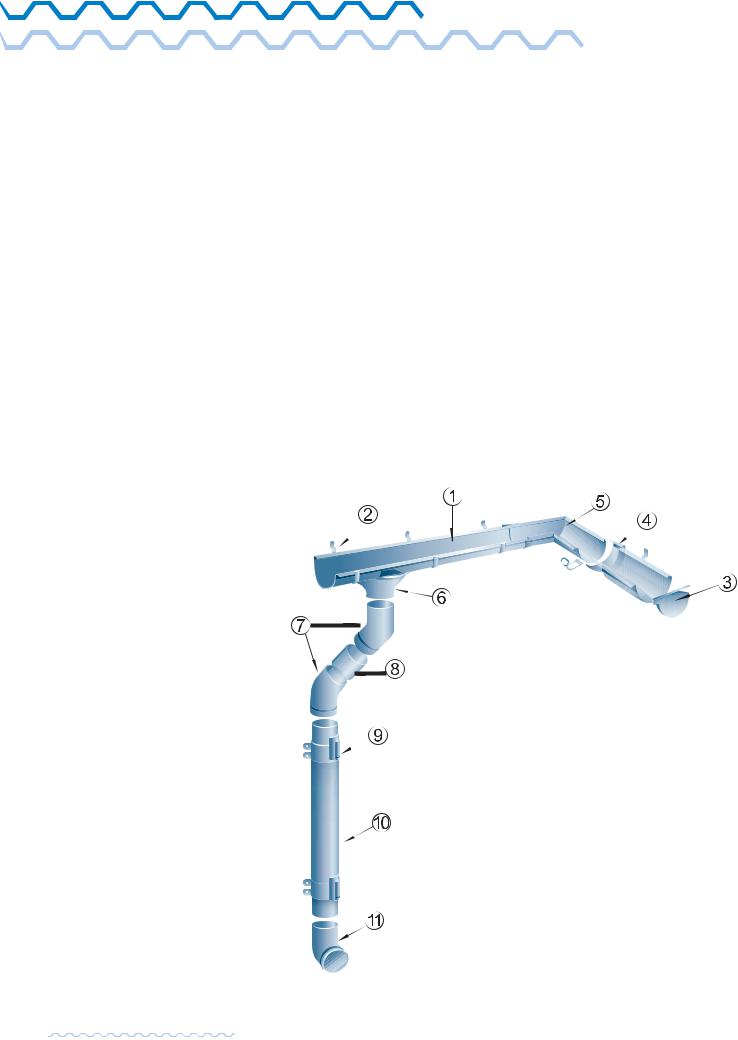

1 |
— водосточный желоб |
|
|
2 |
— держатель желоба |
|
|
3 |
— заглушка |
|
|
4 |
— соединительная |
|
|
деталь |
|
||
5 |
— уголок (внешний) |
|
|
6 |
— воронка |
|
|
7 |
— отвод для трубы |
|
|
8 |
— соединительная |
Линия желоба может быть установле- |
|
труба |
|||
на горизонтально или с наклоном к точ- |
|||
9 |
— хомут для трубы |
кам слива. Рекомендуемый уклон — от |
|
10 — водосточная труба |
2,5 до 3 мм на 1 погонный метр желоба. |
||
|
|||
11 — выходной отвод |
|
||
