Урок №3. Создание сборочной единицы
В некоторых случаях пиктограммы компонентов сборки в Дере
ве модели могут быть помечены красной «галочкой». Это при
знак возникновения в модели временных противоречий между отображением модели в окне документа и ее параметрами в Дереве модели. Для их устранения нажмите кнопку Перестро ить на панели Вид.
3.5. Сопряжение компонентов
После предварительного размещения компонента можно при ступить к заданию его точного положения в сборке. Это дости гается за счет формирования сопряжений между компонента ми.
Сопряжение — параметрическая связь между гранями, ребра ми, вершинами, плоскостями или осями разных компонентов сборки. Для того, чтобы определить положение детали Втулка, нужно задать два сопряжения.
▼ Нажмите кнопку Соосность на инструментальной панели Сопряжения.
▼ Укажите цилиндрические грани на Ролике и Втулке.
Положение детали Ролик фиксировано в пространстве сборки. Деталь Втулка развернется так, что указанные грани станут со осны.
107
Азбука КОМПАС 3D
▼Нажмите кнопку Совпадение объектов и укажите плоские кольцевые грани на Ролике и Втулке.
Обратите внимание на то, что курсор должен находиться в ре жиме указания граней. Если вы испытываете трудности при указании объектов, увеличьте масштаб изображения.
После этого деталь Втулка займет точное положение в сборке.
▼ Нажмите кнопку Прервать команду.
▼Нажмите кнопку Перестроить на панели Вид.
▼Нажмите кнопку Сохранить на панели Стандар тная.
108
Урок №4.
Создание сборки изделия

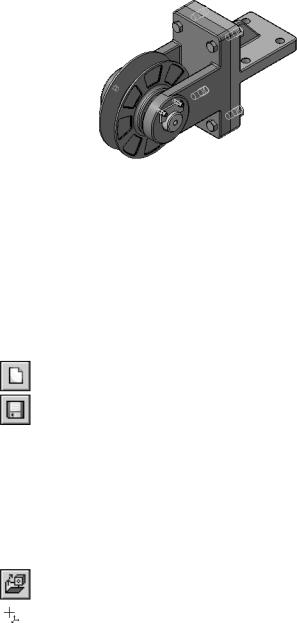

В этом уроке показан процесс создания сборки изделия Блок направляющий из заранее подготовленных деталей и со зданной на предыдущем уроке сборочной единицы Ролик.
В этом уроке рассматривается
▼Создание файла сборки.
▼Добавление детали Ось.
▼Добавление детали Планка.
▼Создание объектов спецификации.
▼Добавление компонента Масленка.
4.1. Создание файла сборки
После создания сборочной единицы Ролик можно приступить к созданию сборки изделия.
▼Создайте новый файл сборки.
▼Сохраните сборку на диске под именем ПК.00.00. Блок направляющий в папке \Tutorials\Блок направ ляющий.
▼В режиме определения свойств сборки задайте ее обозначение ПК.00.00 и наименование Блок на правляющий.
▼Установите ориентацию Изометрия XYZ.
Добавление детали Вилка
▼Добавьте в сборку первый компонент — деталь ПК.00.01. Вилка. При размещении укажите точку
начала координат модели.
110
Урок №4. Создание сборки изделия
Добавление сборочной единицы Ролик
▼Добавьте в сборку второй компонент — сборочную единицу ПК.01.00. Ролик. Расположите ее рядом с Вилкой.
Если окно сборочной единицы было закрыто, нажмите кнопку
Из файла и укажите ее положение на диске
▼Нажмите кнопку Соосность на инструментальной панели Сопряжения.
▼ Укажите цилиндрические грани Втулки и Вилки.
111
Азбука КОМПАС 3D
Ролик нужно расположить точно между проушинами Вилки. Для этого нужно совместить их системные плоскости. По умол чанию Дерево модели находится в режиме отображения структуры модели — нажата кнопка Отображения структуры модели.
▼Нажмите кнопку Совпадение объектов на инс трументальной панели Сопряжения.
▼ В |
Дереве |
модели |
раскройте |
«ветви» |
Компоненты — Ролик — Системы координат — Начало координат и укажите Плоскость ZY.
▼Затем раскройте «ветви» Вилка — Системы координат — Начало координат и укажите Плос кость ZY.
112
