Толщиномер магнитный мт-41нц-м

Толщиномер магнитный МТ-41НЦ-М предназначен для измерения толщины немагнитных токопроводящих и не токопроводящих покрытий, нанесенных на основание из ферромагнитных (конструкционных, инструментальных и шарикоподшипниковых) сталей.

Диапазон измерений толщины покрытий от 0 мм до 2,0 мм.

Толщиномер МТ-41НЦ-М может быть использован в цеховых и лабораторных условиях.

Условия применения магнитопорошкового толщиномера МТ-41НЦ-М:

- температура окружающего воздуха от +5 до +50 °С;

- относительная влажность воздуха – до 80 % при температуре + 35 °С;

- атмосферное давление (84 – 106,7) кПа.

Диапазон измерений толщиномера МТ-41НЦ-М от 0,004 мм до 2,0 мм разбит на следующие поддиапазоны:

1 поддиапазон – с пределами измерений от 0 мкм до 22 мкм;

2 поддиапазон – с пределами измерений от 20 мкм до 220 мкм;

3 поддиапазон – с пределами измерений от 0,20 мм до 2 мм.

Предел допускаемой основной погрешности должен быть не более: 05х + 1,0, где х – измеряемое значение.

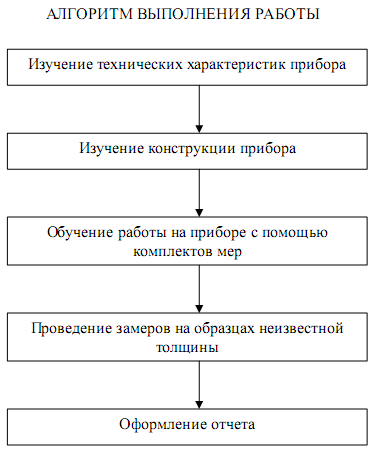

Подготовка толщиномера к работе

1. Перед включением после транспортирования толщиномер необ-ходимо выдержать в нормальных условиях применения не менее 3 часов.

2. Установить переключатель СЕТЬ-БАТ в требуемое положение. При работе от сети установите переключатель напряжения сети 220/36 В, расположенный на задней панели толщиномера, в положение соответствующее напряжению питающей сети переменного тока 50 Гц. Заземлите корпус толщиномера через гнездо ┴, расположенное на задней панели толщиномера.

3. При работе от сети включите шнур сетевого питания толщиномера в сеть.

4. Включите толщиномер, нажав кнопку ВКЛ на лицевой панели толщиномера. При этом должен засветиться индикатор ОТСУТСТВИЕ ИЗМЕРЕНИЙ. Цифровые индикаторы не должны светиться при положении преобразователя в воздухе и включении кнопки поддиапазона.

5. Дайте толщиномеру прогреться в течение 5 мин.

6. Подготовьте образец основания и меры толщины (0,020 мм, 0,22 мм, 0,50 мм, 1,00 мм, 1,50 мм, 2,00 мм, 2,50 мм, 12,00 мм) для настройки толщиномера.

Фактические значения мер толщины могут отличаться от указанных на ± (5-10) %.

Порядок работы с толщиномером

1. Переключатель ПРЕДЕЛЫ ИЗМЕРЕНИЙ установите в положение, соответствующее предполагаемой толщине покрытия, подлежащего измерению.

2. Установите преобразователь на меру толщины Ан ±0,05Ан, соответствующую началу поддиапазона измерений Ан или близкую к ней, помещенную на ферромагнитный образец основания с шероховатостью поверхности не более Rа 1,25 мкм (на 1 поддиапазоне преобразователь устанавливается на образец основания). Материал образца основания должен соответствовать материалу основания контролируемого изделия. Расстояние от центра преобразователя до края образца основания должно быть не менее 13 мм.

3. При работе на 1 поддиапазоне, вращая ручку НИЖНИЙ, установите на цифровых индикаторах нулевые показания на границе появления единицы младшего разряда. При этом индикатор ОТСУТСТВИЕ ИЗМЕРЕНИЙ не должен высвечиваться.

4. При работе на 2 и 3 поддиапазонах, вращая ручку НИЖНИЙ, установите показание индикатора, соответствующее используемой мере толщины. Допустимое отклонение при установке ± 2 единицы младшего разряда.

5. Установите преобразователь на меру толщины, соответствующую верхнему пределу данного поддиапазона толщиномера Ак или близкую к ней (0,020 мм, 0,22 мм, 0,50 мм, 1,00 мм, 1,50 мм, 2,00 мм, 2,50 мм, 12,00 мм), помещенную на образец основания.

6. Вращая ручку ГРУБО и ПЛАВНО, установите на цифровых индикаторах значение, соответствующее толщине установленной меры. Допустимое отклонение при установке ± 2 единицы младшего разряда.

7. Установка границ поддиапазонов по методике, изложенный в пп.2-6, производите несколько раз до полного совпадения показаний толщине установленной меры. Расхождение показаний толщиномера от толщины мер на обоих концах поддиапазонов не должно превышать 2-х единиц младшего разряда.

8. При переходе на другой поддиапазон измерений, а также при изменении материала, произведите перестройку толщиномера по методике, описанной в п.1-7.

Порядок оформления отчета

Отчет должен содержать следующие разделы:

1. Технические характеристики приборов.

2. Таблицу определения толщины различных видов материалов.

3. Сделать замеры на образцах из различных материалов.

4. Полученные результаты занести в таблицу 1.

5. Выводы.

Таблица 1

№ образцов	Показания цифрового табло
	Истинное значение	Измеряемое значение
1
2
n
