На 20 кВ, номинальный ток до 20000 а.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ. Такая возможность достигается в воздушных генераторных выключателях ВВГ-20 посредством замены в них главной токоведущей системы на вновь разработанную лабораторией тонкостеннопрофильную токоведущую систему, выполненную из мягкой электротехнической меди (рис. 1). При этом все остальные существующие узлы и механизмы выключателя, а также рубящий принцип движения ножа остаются неизменными. Без изменений остается и конструкция разъединителя РВП(3)20/12500. Однако новая главная токоведущая система генераторного выключателя и токоведущая система разъединителя в процессе проводимой реконструкции помещаются в общий электромагнитный экран, состоящий из шести параллельно включенных и симметрично расположенных алюминиевых труб диаметром 80/60 мм, включенных в рассечку пофазно экранированного токопровода. Исследования показали, что примененные в конструкциях расщепленные электромагнитные экраны являются очень эффективным средством пофазного электромагнитного экранирования, практически полностью выполняют эту функцию с очень незначительным выходом электромагнитного поля за пределы экрана и почти не ограничивают свободу теплоотвода от самих ТВС по сравнению с ТВС аппаратов без экранирования (рис. 2).

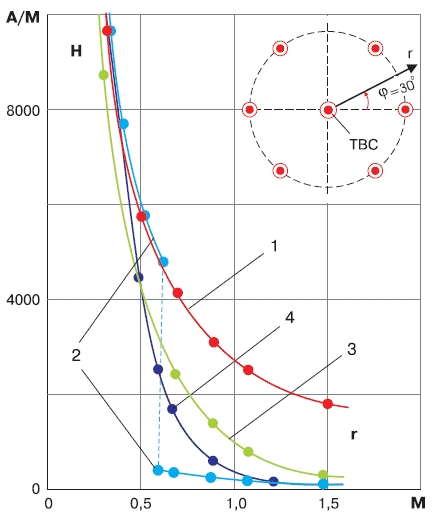

1 – без экрана; 2 – сплошной экран; 3 – экран выключателя; 4 – экран разъединителя.
Рис. 2. Распределение электромагнитного поля.
Используемая литература:
Афанасьев В. В. Конструкции выключающих аппаратов. Л.: Энергия, Ленинградское отделение, 1969 г. – 640 с.
Афанасьев В. В., Вишневский Ю. И. Воздушные выключатели. Л.: Энергия, Ленинградское отделение, 1981 г. – 384 с.
Кукеков Г. А. Выключатели переменного тока высокого напряжения. Л.: Энергия, Ленинградское отделение, 1972 г. – 336 с.
Моисеев М. Б., Филиппов Ю. А. Исследование возможности повышения номинального тока разъединителя РВП(З) до 20 кА // «Электротехническая промышленность». Серия «Аппараты высокого напряжения, трансформаторы, силовые конденсаторы». – 1977 г. – Выпуск 6.
Филиппов Ю. А. Неиспользованные возможности совершенствования генераторных аппаратов для электростанций большой мощности // Новости ЭлектроТехники. – 2000 г. – № 6.
Чунихин А. А., Жаворонков М. А. Аппараты высокого напряжения. М.: Энергоатомиздат, 1985 г. - 432 с.
Лекции инженера ПавлаАнтоновичаШейко.
Справочник по электрическим аппаратам высокого напряжения / Под редакцией В. В. Афанасьева. - Л.: Энергия, 1987 г. - 544 с.
Электрические аппараты высокого напряжения / Под редакцией Г. Н. Александрова. - Л.: Энергоатомиздат, 1989 г. - 344 с.
