2. Енергетичний баланс будівлі.

1 Опір теплопередачі термічно однорідної непрозорої огороджувальної конструкції розраховується за формулою

R_Σ = ,

де α_в, α_з - коефіцієнти тепловіддачі внутрішньої і зовнішньої поверхонь огороджувальної конструкції, Вт/(м² · К), які приймаються згідно з додатком Е;

R_і - термічний опір і-го шару конструкції, м² · К/Вт;

λ_ip - теплопровідність матеріалу i-го шару конструкції в розрахункових умовах експлуатації (згідно з додатком Л), Вт/(м · К);

4.2.1 Втрати тепла

Рисунок 4.1. Рисунок огороджувальної конструкції

Опір зовнішньої стіни дорівнює:

Rзс=1,09 м² · К/Вт

Опір огороджувальної конструкції підвалу дорівнює:

Rпд=1,29 м² · К/Вт

Опір горищного перекриття дорівнює:

Rгп=1,44 м² · К/Вт

Розрахуємо тепловтрати на прикладі типових будинків мікрорайону:

Спершу обчислимо тепловтрати для будинку під №8.

Тепловтрати через огороджувальні конструкції обчислимо за формулою:

Q=s *(tв-tз)*(1+к) * 1/Rк

-де s-площа огороджувальної конструкції, в цьому випадку зовнішня стіна;

tз, – середня температура за опалювальний період (-0,2 градуси);

tв – температура в квартирі ( 20 градусів);

к-коефіцієнт на орієнтацію стіни(приймається від 0,05 до 0,1)

Rк – опір огороджувальної конструкції

Q=(607,5-129,6)*(20-(-0,2))*(1+0,75)*(1/1,09)=7979,6 Вт

За цим прикладом ми обчислимо тепловтрати через решту огороджувальних конструкцій будинку і внесемо їх у таблицю:

Вид конструкції	Тепловтрати,Вт
стіна 1	7979,6
стіна 2	5112,3
стіна 3	8378,5
стіна 4	17893,2
стіна 5	5112,3
стіна 6	4670,5
вікна	4066,7
вікна	4270,0
вікна	6405,1
вікна	4270,0
підвал	9819,5
перекриття горища	8796,7
вхідні двері	558,5
інфільтрація	16686
додаткові	8733
сума	96066

Таблиця4.2 Тепловтрати будівлі

Маючи загальні тепловтрати будинку, можемо визначити питомі тепловтрати на , що знадобляться для розрахунків в інших будинках цього типу:

Qп=96066/21870= 4,39 Вт/

Тепер розрахуємо тепловтрати для другого типу будинків на прикладі будинку №16:

Таблиця4.3

Вид конструкції	Тепловтрати,Вт
стіна 1	19029,3
стіна 2	6390,4
стіна 3	4868,9
стіна 4	6390,4
стіна 5	19029,3
стіна 6	5355,8
вікна	4270,0
вікна	1601,2
вікна	1601,2
вікна	4270,0
підвал	12542
горишне перекриття	11236
вхідні двері	608
інфільтрація	16482
додаткові	11367
сума	125042

Тепер розраховуємо питомі тепловтрати для цього типу будинків

Qп =125042/25612=4,88 Вт/

Тепер розрахуємо тепловтрати для третього типу будинків на прикладі 26 будинку:

Вид конструкції	Тепловтрати,Вт
стіна 1	26981,9
стіна 2	4868,9
стіна 3	26981,9
стіна 4	5355,8
вікна	5337,6
вікна	5337,6
підвал	11851
горишне перекриття	10616
вхідні двері	608
інфільтрація	15574
додаткові	11351
сума	124864

Таблиця4.4

Тепер розраховуємо питомі тепловтрати для цього типу будинків

Qп =124864/20412=6,11 Вт/

Маючи розрахунок тепловтрат для типових будинків, можемо розрахувати тепловтрати усіх будинків, почергово за типами

Знаходимо тепловтрати для будинків,що підпадають під той тип,що і 8-й будинок:

Qт1= Qп*V=4,39*(20412+26827+25661+26627 )*24*191=2002,8 МВт*год

Знаходимо тепловтрати для будинків,що підпадають під той тип,що і 16-й будинок:

Qт2= Qп*V=4,88*(25612+21221+14580)*24*191=1373,8 МВт*год

Знаходимо тепловтрати для будинків,що підпадають під той тип,що і 26-й будинок:

Qт3= Qп*V=6,11*(20412+4560+10497+27896)*24*191=1774,7 МВт*год

Сумарні тепловтрати мікрорайону становлять:

∑Q= Qт1+ Qт2+ Qт3=2002,8+1373,8+1774,7= 5151,3 МВт*год

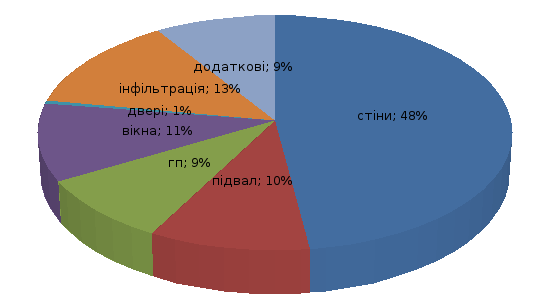

Рисунок 4.2 діаграма тепловтрат крізь огороджувальні конструкції
