Розділ іv Комплекс прицілів та приладів спостереження.

4.1. Призначення. Характеристика, загальна будова прицілу тпн-1-49-22

Нічний приціл ТПН 1-49-23| призначений для спостереження за полем бою, виявлення і розпізнання цілей, забезпечення прицільної стрільби|із| танкової гармати і| |||| спареного з|| нею кулемета в темну пору доби (ніч, сутінки).

Нічний приціл є пасивно-активним електронно-оптичним приладом, який має залежну від гармати стабілізацію поля зору у вертикальній площині.

Таблиця 4.1.

Характеристика танкових нічних прицілів

	ТПН4 Буран	ТПН 3-49	ТПН 1-49-23	ТКН3В
Вага, кг	31	22	16,6	12,3
Перископічність, мм	322	287		200-260
Збільшення, крат	6,8	5,5	5,3	4,2/6
Поле зору, о	5о25	6о40	6о	8о/10о
Кут коливання, о	-7о-+20о	-5о-+14о	-5о-+14о
Діапазон вивірювання, тис. ВН ГН	0-14 0-03	0-14 0-08
Дальність бачення, м. пасив актив	1200	До 850 До 1300	До 1000	300-400
Діоптрійність	4	4	4
Освітлювач	-	Л-4А	Л-4А	ОУ-3ГК

Устрій| Будова та принцип дії нічного прицілу

ТПН 1-49-23 (Рис. 4.1) складається з:

- головки, в якій змонтовано верхнє дзеркало з важелем коливання;

- корпусу, в якому знаходяться об΄єктив, механізм приводу верхнього дзеркала, нижній відбивач і ЕОП (електронно оптичний перетворювач);

- окуляру-лупи, який призначається для розгляду зображення на екрані ЕОП;

- механізму приводу коливання верхнього дзеркала, який складається з важільного механізму, розміщеного в корпусі і головці прицілу, паралелограмного приводу;

- механізму вивірки по вертикалі і горизонталі;

- високовольтного блока живлення;

- освітлювача та ЗІП прицілу.

Оптична схема містить прицільну і проекційну системи. Прицільна система - це монокулярний перископ і включає: вхідне захисне скло головки|, верхнє дзеркало, нижнє захисне скло головки||, об'єктив, нижнє дзеркало, компенсаційні пластинки|, електронно-оптичний перетворювач, електронно-оптичний підсилювач, окуляр.

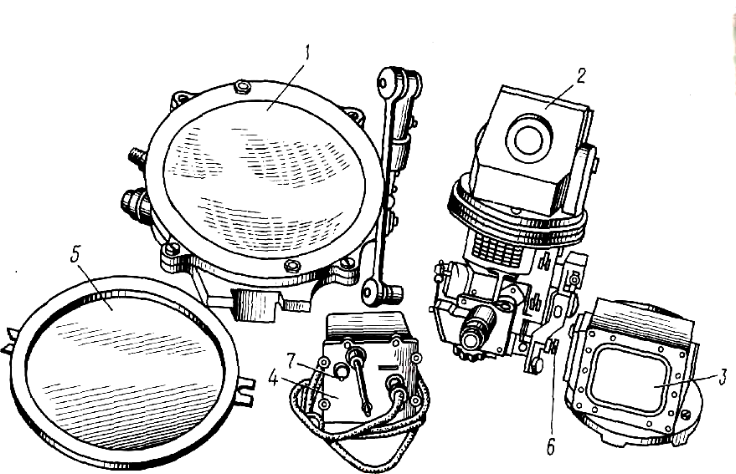

Рис. 4.1. Комплект нічного танкового прицілу ТПН1-49-23: 1- ІЧ освітлювач; 2 – приціл ТПН1-49-23; 3 – запасна головка; 4 – блок живлення; 5 – кришка ІЧ освітлювача; 6 – рукоятка стопора коливання верхнього дзеркала; 7 – вимикач блока живлення

Прицільна система створює збільшене зображення ділянки місцевості в межах кута 7°, на яке за допомогою проекційної системи накладається зображення прицільної марки, дистанційних шкал і індексів.

Принцип дії нічного прицілу базується на тому, що вночі ціль |завжди підсвічується слабким| розсіяним світлом зірок і місяця або може опромінюватися інфрачервоним прожектором, Деяка частина природного або штучного випромінювання відображається від цілі| |попадав нічний приціл.

При природній нічній освітленості приціл діє в пасивному режимі, тобто без увімкнення прожектора. У цьому випадку частина світла зірок і місяця|| потрапляє|| в приціл, значно підсилюється| в ньому за допомогою електронно-оптичного підсилювача (ЭОП|) і створюється видиме |на фоні| зображення місцевості |цілі|.

У темні ночі, коли природної освітленості недостатньо і посилення світлового потоку недостатнє для спостереження цілей на необхідних дальностях, приціл працює в активному режимі, при якому вмикається інфрачервоний прожектор Л-4А і замість| видимого світла в приладі використовується електронно-оптичний перетворювач (ЭОП|), чутливий до невидимого інфрачервоного випромінювання. Частина випромінювання прожектора, що відбивається від цілі|цілі| і потрапляє в приціл, перетворюється за допомогою ЭОП| на видиме|на фоні| зображення (Рис.4.3). |ц

Одночасно у полі зору прицілу проектується зображення прицільної марки дистанційних шкал і індексів. Для цього у площині проекційного об'єктива, розміщені пластинки|, що підсвічуються лампою, із маркою, дистанційними шкалами і індексами. Їх зображення проектуються в об'єктив прицілу за допомогою прямокутної призми і призми-куба.

Через окуляр прицілу видно зображення ділянки місцевості, на яке накладені зображення центрального кутника і вертикальних штрихів бічних попереджень. Центральний кутник служить для прицілювання без урахування бічних поправок. Ціна |поділки| шкали бічних| поправок складає 0-04. Зліва| нижче за прицільні марки висвічуються дистанційні шкали для установки дальності вибраних пострілів|, які в приладі позначені Б, К, О. Шкали ТПН1-49|-23 (Рис. 4.2) передбачають введення дальності від 0 до 2200 м. для|стрільби| бронебійно-підкаліберного снаряда і від 600 до 1600 м для |стрільби| кумулятивного або осколково-фугасного снаряда.

Рис. 4.2. Прицільна сітка нічного танкового прицілу ТПН1-49-23

Справа нижче за прицільні марки висвічується дистанційна шкала для установки дальності від 400 до 800 м при стрільбі з|стрільбі|і з| кулемета.

Необхідне для кожної дальності |стрільби| і кожного типу пострілу положення| прицільних марок задається переміщенням індексу (разом з прицільними марками) |відносно| нерухомих| дистанційних шкал.

Для захисту прицілу від засвічування використовуються діафрагма усередині об'єктива і захисний| пристрій. Цей пристрій складається з допоміжного об'єктива, у площині| якого є фотодіод. При попаданні світла| на фотодіод електричний сигнал з нього надходить в підсилювач струму| і далі в котушки відхилення |ЭОП||. Магнітне поле котушок відхилення |катушокавтоматично відводить зображення з |іекрана ЭОП||, коли у полі зору прицілу з'являється світло від прожекторів, розривів снарядів і інших інтенсивних джерел світла, якщо створювана від них освітленість вхідного вікна ТПНЗ-49| перевищує 4лк|. При спрацьовуванні захисного пристрою| екран стає темним, видимість у прицілі пропадає, але|| ЭОП| з ладу|| не виходить і навідник не засліплюється.

У момент пострілу своєї гармати котушки відхилення | вмикаються за рахунок електричного сигналу від ланцюгів стрільби|стрільба|. Тривалість дії світлозахисту| при цьому визначається тривалістю натискання| кнопки стрільби з гарматистрільби|.

Якщо діаметр діафрагми в об'єктиві зменшений до 10 мм, то світлозахисний| пристрій спрацьовує тільки| при пострілі своєї гармати, а від електричного сигналу з фотодіода не вмикається.

Перед фотокатодом ЭОП| можна |вручну| ввести непрозору шторку, яка частково або повністю закриває поле зору прицілу зверху вниз. Шторка дозволяє працювати з |із|прицілом при попаданні його поле зору світлової перешкоди, оскільки|тому що| може закривати ту частину фотокатода, на якій об'єктивом створюється зображення перешкоди.

Рис. 4.3. Принцип дії нічного танкового прицілу ТПН1-49-23: 1- ціль; 2 – верхнє дзеркало; 3 – приціл ТПН1-49-23; 4 – об’єктив; 5 – нижній відбивач; 6 – окуляр; 7 – електронно-оптичний перетворювач; 8 – високовольтний блок живлення; 9 – фільтр радіоперешкод; 10 – лівий щиток; 11 – ІЧ освітлювач; 12 – ІЧ фільтр.

При повністю закритій шторці автоматично відключається від бортової мережі|сіті| танка блок живлення| ЭОП||, світлозахистний | пристрій і інші споживачі.

Компенсаційні пластинки служать для встановлення фотокатодів ЭОП| в площину|| зображення, що створюється об'єктивом.

Органи управління нічного прицілу

Органи управління нічного прицілу розташовані| на його передній, |боковиі нижній стінках.

На передній стінці прицілу змонтований окуляр ізіз| кільцем на оправі, яким навідник проводить| діоптрійну установку окуляра (Рис. 4.4).

Рукоятка служить для зміни діаметра діафрагми об'єктива. При її оберті за стрілкою «ДИАФРАГМА ОТКРЫТА» оптичний потік, падаючий на фотокатод ЭОП||, зростає і яскравість зображення збільшується.

Вимикачі|із||надписами| «ОБОГРЕВ ГОЛОВКИ»| і «ОБОГРЕВ ОКУЛЯРА» призначені для увімкнення| обігріву відповідно вхідного захисного скла головки і окуляра. При їх ввімкненні| спалахують сигнальні лампи.

Гвинт черв'ячного механізму вивірки «В» |спрямованимислужить для вивірювання нульової лінії прицілювання за напрямом.|

Кронштейн |із|із гвинтом служить для кріплення налобника| в одному з двох положень|, які надають можливість вести спостереження через окуляр правим і лівим оком. Ключ| використовується для вивірювання нульової лінії прицілювання|.

Важіль паралелограма нічного прицілу працює в кінематичному ланцюзі|| передачі кутів|, гармати на верхнє дзеркало нічного прицілу, для цього він зв'язаний важелем з| верхнім дзеркалом ТПН1-49-23|, а тягою - з|і гарматою. Стопор важеля паралелограма служить для фіксації прицілу при транспортуванні поза танком, а також для стопоріння| при від'єднанні його тяги.

З лівого боку приладу знаходиться рукоятка перемикання дистанційних шкал в одне з трьох фіксованих положень. Кожне положення дозволяє вводити| дальністьстрільбіи одним з трьох типів боєприпасів гармати, а також при стрільбі| стрільбі із| спареного кулемета.

При обертанні рукоятки прицільна марка і індекс переміщаються в полі зору вгору |або вниз відносно| нерухомих дистанційних шкал.

Рукоятка на нижній стінці корпуса прицілу служить для увімкнення| прицілу в режим пасивного або активного спостереження. Для цього вона шестернями пов'язана з віссю барабана, в якому закріплені ЭОП| і блок живлення.

На лівій стінці прицілу є| кнопка для перевірки працездатності підсилювача струму| і котушок відхилення|катушок| світлозахисного| пристрою|. Якщо ці елементи |справні, то при натисканні на кнопку видимість у прицілі зникає.
