3.1. Будова механізмів сув
3.1.1. Приціл 1г42
Танковий приціл-далекомір 1Г42 (Рис. 3.1) призначений для спостереження за полем бою і ведення прицільної стрільби|стрільби| з|із| гармати всіма типами передбачених для неї пострілів, а також із|із| спареного з гарматою кулемета.
Приціл-далекомір забезпечує ведення вогню в режимі «Основний» у комплексі із|із| стабілізатором озброєння, танковим балістичним обчислювачем і іншими приладами системи1А33 і комплексу 9К112-1, а також у режимі «Аварійний».
Приціл - дальномір забезпечує:
- спостереження ва| полем бою;
- стабілізацію незалежної від гармати лінії візування і її| наведення у вертикальній і горизонтальній площинах|плоскості|;
- вимірювання|вимір| дальності до вибраної цілі|цілі|, її індикацію в полі зору і введення в балістичний обчислювач електричних сигналів, відповідних виміряній|виміряній| дальності;
- введення кутів|рогів,кутків| прицілювання і бічного|бокового| попередження в режимах «Основний» і «Аварійний» для бронебійного, кумулятивного, осколково-фугасного снарядів і кулемета;
- здійснення пострілу з|із| гармати і кулемета від кнопок пульта управління;
- перекидання лінії візування при натисканні командиром кнопки цілевказівки|, зупинку її в узгодженому|погодженому| з|із| лінією візування командирського приладу положенні|становищі|, розворот башти|вежі| ліворуч від вимикача механіка-водія;
- вироблення сигналів, пропорційних|пропорціональних| кутовій швидкості лінії візування по горизонталі і вертикалі, видачу сигналу в апаратуру| управління комплексу 9К112-1 і стабілізатор озброєння;
- формування світлової плями від бортового джерела світла керованого снаряда у фокальній площині|плоскості| телеоб'єктива каналу координатора в режимі «Основний» керованим снарядом;
- підйом поля зору каналу координатора і опускання за заданою програмою в режимі «Стрільба|стрільба| з|із| перевищенням».
Характеристика прицілу - далекоміра 1Г42
Тип - оптичний, квантовий, монокулярний, перископічний, з незалежною стібілізацією поля зору у 2-х площинах
Марка -1Г42
Збільшення - 3,9 – 9 крат
Поле зору - 20˚ - 8˚ 24΄
Діапазон вимірювання дальності - 500-4000 м
Перископічність - 210 мм
Діоптрійність - ± 4 діоптрії
Стабілізація і стабілізоване наведення поля зору ВН -15о + 20о;
ГН ± 8о
Швидкість наведення поля зору ВН 0.05÷2.5 о/с; ГН 0.05÷3 о/с.
Дальність дії далекоміра - 425÷5000 м
Дальність дії далекоміра з введенням дальності в ТБО - 500-4000 м
Похибка виміру дальності - ± 25 м
Напруга живлення - 22÷29 В
Напруга живлення від ПТ-800 - 36±1.2 В
Вага комплекту- 138 кг
Вага прицілу - 90 кг.
Основними частинами|частками| прицілу-далекоміра 1Г42 є|з'являються,являються| приціл-далекомір і електроблок, зв'язані між собою кабелями, окрім|крім| них є|наявний|: паралелограмний| привод для з'єднання|сполучення,сполуки| прицілу-далекоміра з|із| гарматою і дві тяги приводу дзеркала нічного прицілу.
Електроблок призначений для розміщення електронних і електромеханічних пристроїв|устроїв|, що забезпечують спільну роботу блоків прицілу-далекоміра.
Приціл-далекомір включає:
- оптичний блок;
- стабілізуючий блок;
- пульт управління;
- блок Д;
- блок ИВИ-1| (вимірювач часових інтервалів);
- головку|голівку|.
В оптичному блоці розміщені оптичні деталі візуального каналу, каналів координатора і вбудованого коліматора, велика частина|частка| органів управління, а також електрична схема, що забезпечує роботу електромеханічних пристроїв|устроїв| і передачу електричних сигналів.
У стабілізуючому блоці закріплені гіростабілізатор, вузол нижнього дзеркала, яким проводиться|виробляється,справляється| наведення в горизонтальний площині|плоскості|, привод верхнього дзеркала, що здійснює зв'язок гіростабілізатора з|із| дзеркалом, закріпленим в головці|голівці|, механізми вивірювань прицілу-далекоміра за напрямом|направленню| і висоті, а також електронні реле системи обігріву.
Пульт управління (Рис 3.2) задає напрям|направлення| і швидкість наведення лінії візування в просторі. На рукоятках пульта розташовані|схильні| кнопки: вимірювання|виміри| дальності, скидання|скиду| дальності, пострілу з|із| гармати і пострілу з|із| кулемета.
Блок Д призначений для формування і видачі імпульсу випромінювання передавача і прийому імпульсу, відбитого від цілі.|цілі|
Блок ИВИ-1| призначений для перетворення інтервалу часу (між імпульсом передавача і імпульсом, відбитим від цілі|цілі|) на код дальності.
У блок ИВИ-1| також входить цифровий індикатор, який дозволяє навіднику одночасно з ціллю|ціллю| бачити виміряну|виміряну| дальність в метрах і кількість цілей, що знаходяться|перебувають| в зоні імпульсу передавача. Спостереження за полем бою і прицілювання здійснюються через візуальний канал приладу наведення прицілу-далекоміра. Для зручності спостереження візуальний канал має плавну зміну кратності збільшення, окуляр, що має діоптрійне наведення по оку спостерігача. Крім того, у полі зору прицілу-далекоміра може вводитися|запроваджуватися| світлофільтр, що оберігає|запобігає| око спостерігача від сонячного і лазерного випромінювання. Поле зору прицілу-далекоміра стабілізоване в двох площинах|плоскості|. Для стабілізації поля зору застосований двоступеневий|двоступінний,двоступінчастий| гіроскоп.
Наведення лінії візування здійснюється поворотом корпуса стабілізатора навколо|навкруг,довкола| вертикальної або горизонтальної осей, який передається кінематичними зв'язками на дзеркала, викликаючи|спричиняючи| їх поворот, а отже, і переміщення зображення, видимого в окуляр, відповідно за висотою і напрямом|направленню||.
Поворот корпуса стабілізатора на деякий кут|ріг,куток| здійснюється датчиками моменту, що розташовані|схильними| на осях| гіроскопу і створюють пропорційний|пропорціональний| керованому електричному сигналу момент, який викликає|спричиняє| обертання стабілізатора навколо|навкруг,довкола| осей підвісу.
Електричні сигнали на датчики моменту поступають|надходять| з автотрансформатора і потенціометрів пульта управління при повороті його рукояток (корпусу) навколо|навкруг,довкола| горизонтальної (вертикальної) осей.
Момент наведення, а, отже, і швидкість наведення лінії візування пропорційні|пропорціональні| квадрату кутів|рогів,кутків| повороту рукояток пульта і корпуса пульта навколо|навкруг,довкола| відповідних осей.
При відхиленні корпуса пульта управління за рукоятки вправо|вправо| і вліво до упорів відбувається|походить| перекидання лінії візування.
З|із| гіроскопічним стабілізатором пов'язані ротори двох індукційних датчиків кута|рогу,кутка| наведення - вертикального (ДУВН|) і горизонтального (ДУГН|). Статор горизонтального датчика пов'язаний із корпусом приладу наведення, а статор вертикального - з|із| важелем паралелограмного| приводу, сполученого|з'єднаного| з|із| гарматою. Таким чином, ротори датчиків стабілізовані в просторі, а статори здійснюють|скоюють,чинять| коливання разом із гарматою і баштою|вежею| танка.
На індукційному датчику кута|рогу,кутка| виникає сигнал, пропорційний|пропорціональний| куту|рогу,кутку| між віссю каналу ствола|ствола| гармати і лінією візування, який подається в балістичний обчислювач.
При застопореному положенні|становищі| арретира| стабілізатора поля зору приціл жорстко зв'язаний паралелограмним| приводом із|із| стволом|стволом| гармати.
Дальність до вибраної цілі|цілі| заміряється прицілом-далекоміром. Управління ведеться від кнопки на рукоятці пульта управління. Часовий інтервал між моментом випромінювання передавача і імпульсом, відбитим від цілі|цілі|, перетвориться вимірювачем тимчасових інтервалів (блоком ИВИ-1|) для введення в балістичний обчислювач і для висвічювання дальності у полі зору навідника.
Для регулювання систематичної помилки далекоміра у вимірювачу тимчасових інтервалів передбачена можливість|спроможність| уведення поправок зміною величини затримки імпульсу.
У режимі «Аварійний», коли не працює балістичний обчислювач, дальність вводиться|запроваджується| вручну|вручну| переміщенням сітки з|із| прицільними шкалами і шкалою бічних|бокових| поправок від маховичка| пульта управління.
Ділення|поділка,розподіл,поділ| шкали дальності вибраного снаряда, відповідає її виміряній|виміряній| дальності, підводиться до горизонтального штриха нерухомої сітки.
Прицілювання проводиться|виробляється,справляється| поєднанням|сполученням| із ціллю перетину| вертикального штриха з|із| горизонтальним штрихом шкали бічних|бокових| поправок.
Для роботи і регулювань прицілу-далекоміра передбачені наступні|слідуючі| органи управління:
- рукоятка арретиру прицілу-далекоміра призначена для розстопорювання| прицілу-далекоміра і увімкнення|приєднання| приводу ГН| стабілізатора озброєння. У положенні|становищі| «расстопорено»| спалахує сигнальна лампа «РАССТОП» (Рис 3.1)»;
- пульт управління для наведення лінії візування на ціль|ціль| у вертикальній і горизонтальній площинах|плоскості|. Швидкість наведення тим більша, чим більше відхилення рукояток або корпуса пульта від нейтрального положення|становища|, при цьому при відхиленні рукояток швидкість змінюється спочатку плавно до 1˚/с., а потім стрибкоподібно до 2,5 -3˚/с. Для наведення лінії візування прицілу-далекоміра і гармати по горизонту із максимальною|із| |швидкістю необхідно повернути|обернути| корпус пульта управління до упора;
- кнопка для стрільби|стрільби| з|із| кулемета;
- кнопка для вимірювання|виміру| дальності;|
- кнопка для скидання|скиду| дальності;|
- вимикач «ОСВЕЩ|.» (Рис 3.1) - для підсвічування шкал і сіток у полі зору прицілу-далекоміра при роботі у сутінках;
- вимикач «ОБОГРЕВ ГОЛОВКИ» - для| увімкнення|приєднання| обігріву головки|голівки| і захисного скла прицілу-далекоміра;
- вимикач «ОБОГРЕВ ОКУЛЯРА» прицілу-далекоміра;
- вимикач «Д мин.(0.5-1)» для перемикання схеми захисту від помилкових вимірювань дальності. У положенні|становищі| 0,5 діапазон вимірювання| дальності 500-4000 м, в положенні|становищі| 1 - 1000-4000 м;
|
- рукоятка «БАЛІСТИКА» для перемикання типу снаряда. Встановлений|установлений| тип снаряда контролюється за покажчиком у полі зору прицілу-далекоміра;
- рукоятка «ВИБІР ЦІЛІ»|цілі| для забезпечення виміру дальності до цілі|цілі|, якщо вона є|з'являється,являється| другим або третім предметом, що відображає|відбиває| світловий імпульс прицілу-далекоміра, у напрямі лінії візування. У положенні|становищі| 1 забезпечується вимір дальності до першого предмета|відбиває|, в положеннях|становищах| 2, 3 - до другого і третього відповідно. Число предметів, що відображають|відбивають|, визначається кількістю індикаторів|точок|, що висвічуються на покажчику. Порядковий номер цілі|цілі| навідник визначає візуально;
- кнопка «МЗ»| - для увімкнення|приєднання| циклу автоматичного заряджання гармати;
- рукоятка для плавної зміни кратності збільшення прицілу-далекоміра від 3,9 до 9 крат|;
- кільце для діоптрійного наведення окуляра;
- кнопка для стрільби|стрільби| з|із| гармати;
- маховик для ручного введення дальності;
- втулка для вивірювання приймально-передавального каналу прицілу-далекоміра по вертикалі;
- втулка для вивірювання приймально-передавального каналу прицілу-далекоміра по горизонталі;
- втулка для вивірювання лінії візування прицілу-далекоміра з|із| віссю каналу ствола|ствола| гармати по вертикалі;
- втулка для вивірювання лінії візування прицілу-далекоміра з|із| віссю каналу ствола|ствола| гармати по горизонталі;
- рукоятка «РАБОТА - ПРОВЕРКА» (Рис 3.2) для вимкнення фотоприймального|усиновленого| пристрою|устрою| прицілу-далекоміра при перевірках (для його захисту).
Для включення|приєднання| режиму «Робота» рукоятка встановлюється на себе, для режиму «Перевірка» - від себе;
- рукоятка «ВКЛ|.СВІТЛОФІЛЬТР» для увімкнення|приєднання| світлофільтра у візуальний канал;
- рукоятка для кріплення налобника|;
- лампа для підсвічування у полі зору сигналу «Командир»;
- лампа для підсвічування у полі зору сигналу «Готовий»;
- кнопка «ПОДСВЕТКА ПЛЕНКИ»;
- кнопка «КОНТРОЛЬ Д»;
- втулка «ПЕРЕКЛ|. ПРИЗМЫ» для увімкнення|приєднання| вбудованого контролю вивірювання приймально-передавального каналу прицілу-далекоміра і положення|становища| точок вбудованого коліматора;
- втулка ГК| для вивірювання вбудованого коліматора по горизонталі;
- втулка ВК| для вивірювання вбудованого коліматора по вертикалі;
- втулка «МЕХАНИЗМ ПРОТЯЖКИ»|протягання| для| прокручування|протягання| плівки при вивірянні приймально-передавального каналу прицілу-далекоміра;
- гвинт «ИЗЛУЧЕНИЕ» для регулювання робочої напруги|напруження| блока Д;
- рукоятка «ПЕРЕКЛ|.ТОЧЕК»|точок| (Рис 3.1) для перемикання контрольних точок вбудованого коліматора.
Органи управління, призначені для вбудованого контролю, закриваються|зачиняються| кришкою.
У центральній частині поля зору (Рис 3.3) знаходиться вертикальний штрих 1 з центральною прицільною маркою 3 і шкала 2 бічних поправок.
Вертикальний штрих є прицільною шкалою для спареного з гарматою кулемета.
Початок вертикального штриха відповідає дальності 100 м. Ціна однієї поділки відповідає дальності 100 м. Цифри відповідають дальності в сотнях метрів.
Шкала 2 бічних поправок складається зі штрихів і косинців. Ціна поділки 0-02.
У верхній частині поля зору (Рис 3.3) розташовані горизонтальний штрих 4 і далекомірні шкали 5 для кожного типу снаряда (бронебійного - Б, осколково-фугасного - О, кумулятивного - Н).

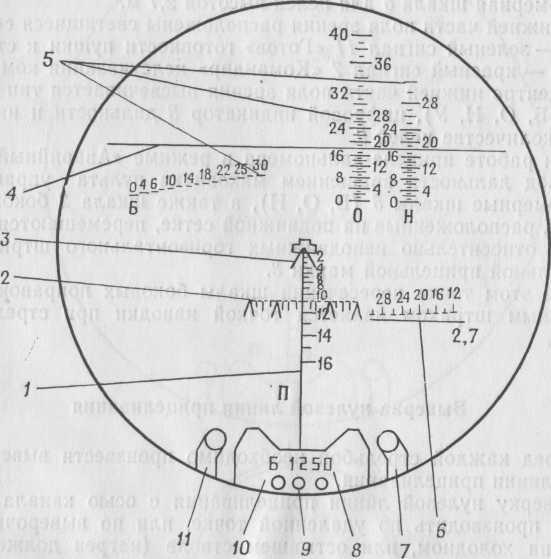

Рис. 3.3. Поле зору прицілу-далекоміра
Ціна одної малої поділки 200 м для бронебійного і 100 м для решти типів снарядів. Цифри відповідають дальності в сотнях метрів. Праворуч від вертикального штриха розташована далекомірна шкала 6 для цілей заввишки 2,7 м.
У нижній частині поля зору розташовані сигнальні лампи: зліва - зелений сигнал «Готовий» готовності гармати до стрільби, справа - червоний сигнал «Командир» цілевказівок командиром.
У центрі нижньої частини поля зору висвічується тип снаряда (Б, О, Н, У), цифровий індикатор дальності і інформація про кількість цілей
