2.2.12. Монтаж звена правой пары свободных концов к изогнутой пряжке главной лямки подвесной системы и монтаж расчековочного устройства

Присоедините правую пару свободных концов (если она отсоединялась) к подвесной системе следующим образом:

- пропустите петлю звена, смонтированного на изогнутой пряжке правой пары свободных концов, в верхнее окно с внутренней стороны изогнутой пряжки, расположенной на правой стороне главной лямки (рис.26, А);

- подтяните с помощью петли звена изогнутую пряжку, расположенную на правой стороне главной лямки, к изогнутой пряжке правой пары свободных концов (рис.2G, Б);

- пропустите петлю звена в нижнее окно с внешней стороны изогнутой пряжки правой пары свободных концов (рис.26, В);

- пропустите петлю звена еще раз в верхнее окно внутренней стороны изогнутой пряжки, расположенной на правой стороне главной лямки (рис.26, Г), затем - в нижнее окно изогнутой пряжки правой пары свободных концов, а затем - в нижнее окно изогнутой пряжки, расположенной на правой стороне главной лямки, причем петля звена должна выйти с наружной стороны главной лямки таким образом, чтобы была видна метка (рис.26, Д).

Зачекуйте шпилькой-чекой расчековочного устройства петлю звена на уровне метки и наденьте парашютную соту на конец шпильки-чеки (рис.26, Е).

Закрепите расчековочное устройство с помощью текстильной застежки (рис.26, Ж).

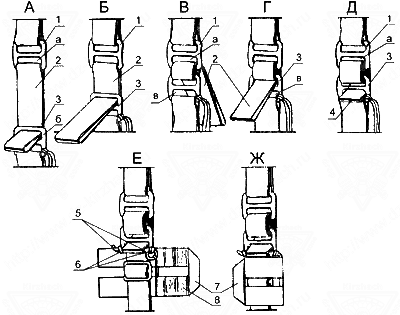

Рис.26: Соединение правой пары свободных концов с подвесной системой

2.2.13. Контроль первого этапа

Проверьте:

- подсоединение к наспинио-плечевым обхватам пряжек с зубцами (рис.25, Б);

- наличие звена ручного раскрытия в кармане и троса в шланге (рис.25, В);

- соединение регулирующих лент с пряжками (рис.25, Г);

- наличие шнуров-блокировок, если парашютная система применяется без переката свободных концов;

- отсутствие шнуров-блокировок, если парашютная cистема применяется с перекатом свободных концов;

- соединение правой пары свободных концов с подвесной системой (рис.26, Г, Д);

- узел соединения уздечки купола основного парашюта и его камеры с петлей звена стабилизирующего парашюта (рис.27) и наличие закрепки на петле звена.

Рис.27: Узел соединения уздечек купола основного парашюта и камеры с петлей звена стабилизирующего парашюта:1 - уздечка купола; 2 - петля звена; 3 - закрепка; 4 - уздечка камеры; 5 - камера

2.3. Второй этап укладки

2.3.1. Укладка купола основного парашюта

Растяните купол основного парашюта на всю его длину. Разделите купол на две половины так, чтобы первое полотнище, с заводской маркировкой находилось сверху, а стропа 14 с опознавательной муфтой, находящаяся на пряжке правого нижнего свободного конца - слева. Возьмите стропу 14 и, удерживая ее на середине походного полотнища или стола, перебросьте левую половину купола на правую сторону.

Захватите петли строп 15А и 15Б и середину нижней кромки между петлями строп 14 и 15А. Положите петли строп 15А н 15Б на петлю стропы 14, а кромку, заключенную между ними, сложенную вдвое, вытяните перпендикулярно стропам и тоже положите на походное полотнище или стол, прижмите кромку и петли строп к походному полотнищу (столу). Разровняйте полотнище от нижней кромки до вершины купола.

Рис.28: Укладка купола основного парашюта:1 - заводская маркировка

Захватите петлю стропы 16 и середину нижней кромки между петлями строп 15Б и 16 и повторите всю операцию укладки очередного полотнища, как указано выше.

Уложите таким образом остальную часть левой половины купола до заводской маркировки. Положите по всей длине уложенной части купола три грузика.

Перебросьте правую половину купола на уложенную левую половину и произведите укладку правой половины купола на правой стороне походного полотнища или стола так же, как укладку левой половины, начиная со стропы 14, предварительно сдвинув ее с середины стола вправо на 0,02-0,03 м.

В правильно уложенном куполе полотнище с заводской маркировкой должно находиться сверху (рис.28).

Снимите грузики. Подогните вначале правую часть кромки и основу купола, затем левую часть кромки и основу купола по ширине камеры.
