2.7. Шестой этап укладки
2.7.1. Подгонка и надевание подвесной системы
Произведите подгонку и надевание подвесной системы без присоединения запасного парашюта следующим образом:
Возьмите подвесную систему руками за главную лямку у мест разветвления свободных концов и убедитесь в правильности расположения ее частей.
Отрегулируйте подвесную систему по росту, для чего:
1) отрегулируйте по росту наспинно-плечевые обхваты путем их перемещения через изогнутые пряжки главной лямки;
2) отрегулируйте грудную перемычку путем увеличения или уменьшения поясного обхвата при помощи прямоугольных пряжек, вшитых в концы наспинно-плечевых обхватов;
3) отрегулируйте ножные обхваты при помощи прямоугольных пряжек;
4) проденьте обе руки, сначала левую, затем правую в соответствующие окна, образуемые главной лямкой и наспинно-плечевыми обхватами, и застегните карабины грудной перемычки и ножных обхватов так, чтобы пружины карабинов были обращены внутрь, а изогнутые пряжки располагались впереди на ключицах.
Подтяните регулирующие ленты, продетые в пряжки на подвесной системе так, чтобы ранец основного парашюта не мог перемещаться вверх во избежание удара им по голове парашютиста.
Нагнитесь вперед и в таком положении подтяните ленты подтяга нижней части ранца к главной лямке так, чтобы зазор между телом парашютиста и ранцем был перекрыт лентами подтяга. После выпрямления ленты подтяга не должны мешать сесть на подушку.
Концы лент подтяга заправьте под главную лямку (рис.66, А). Правильно подогнанная подвесная система не должна стеснять движения парашютиста, она должна плотно облегать тело и обеспечивать равномерное распределение нагрузки, возникающей при раскрытии стабилизирующего и основного парашютов, по всему телу парашютиста.
Рис. 66. Подгонка и надевание подвесной системы:1 - парашют запасной; 2 - ремни крепления запасного парашюта; 3 - лента подтяга нижней части ранца; 4 - парашют основной; 5 - карабин ранцевый; 6 - полукольцо
2.7.2. Присоединение запасного парашюта
Присоедините запасной парашют к подвесной системе основного парашюта. Для этого:
1) пристегните ранцевые карабины к полукольцам, расположенным по бокам ранца запасного парашюта, или за выступы рамы жесткости (рис.66, Б);
2) подтяните ремни крепления, подтягивая основной и запасной парашюты друг к другу, после чего ремни крепления заправьте под запасной парашют (рис.66, В).
Присоедините втулки или петли свободных концов промежуточной подвесной системы запасного парашюта к скобам крепления, смонтированным на подвесной системе основного парашюта (рис.67).

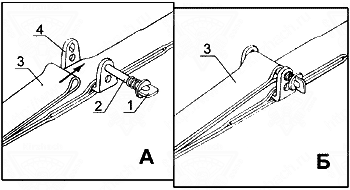

Рис. 67. Подсоединение запасного парашюта:1 - головка пальца; 2 - палец скобы крепления; 3 - петля конца промежуточной подвесной системы; 4 - корпус скобы крепления
Для этого:
1) нажмите на головку пальца скобы крепления на правой стороне подвесной системы, поверните палец на четверть оборота и выньте его из корпуса скобы (рис.67, А);
2) совместите отверстие втулки или петли одного конца промежуточной подвесной системы с отверстиями скобы крепления, вставьте палец скобы в отверстие, нажмите на головку пальца и поверните его на четверть оборота до полного попадания ушков в свои гнезда (рис.67, Б);
3) присоедините второй конец промежуточной подвесной системы запасного парашюта к скобе крепления на левой стороне подвесной системы, как сказано в п. 1 и 2.
ПРЕДУПРЕЖДЕНИЕ.ПРИСОЕДИНЕНИЕ ПРОМЕЖУТОЧНОЙ ПОДВЕСНОЙ СИСТЕМЫ К ОДНОЙ СКОБЕ КРЕПЛЕНИЯ ЗАПРЕЩАЕТСЯ.
