Вертикальная привязка зданий

Для выноса здания в натуру необходимы горизонтальная и вертикальная привязки. Горизонтальная привязка осуществляется на главном чертеже генерального плана "Разбивочный план (план расположения зданий и сооружений)" путем привязки разбивочных осей здания к опорным точкам топографического плана.

Суть вертикальной привязки заключается в закреплении на местности отметки чистого пола первого этажа, соответствующей отметке ±0,000 на рабочих чертежах здания, а также в нанесении отметок земли по углам здания, у входов и других характерных точках. При наличии этих отметок становится возможным точно заложить фундаменты на установленную проектом глубину, правильно определить положение наружных входов, конструктивное решение лестниц, цоколей, рамп, подземных коммуникаций и др.

Привязку чистого пола осуществляют путем указания этой отметки на плане здания в системе генерального плана. В практике проектирования назначение этой отметки зависит от многих факторов. Одним из важных условий строительства является расположение горизонтальной гидроизоляции в стенах и связанного с ней уровня пола первого этажа выше поверхности земли. Наименьшее расстояние от уровня гидроизоляции до земли по условиям защиты от замачивания атмосферными осадками - примерно 20см. Этот размер назначают в наиболее высокой точке рельефа; с падением рельефа расстояние до земли будет увеличиваться по длине здания. Положение земли у входов в здания будет определять решение входных лестниц, количество ступеней, связывающих поверхность земли с уровнем первого этажа. Эти ступени могут составлять цокольный марш лестничной клетки или быть наружными в составе входного крыльца (рис. 8, 9).

По планировочному решению секции могут быть двух типов.

1 тип. – лестничная клетка расположена напротив входа в секцию (рис.8).

2 тип. – лестничная клетка расположена у входа в секцию (рис. 9).

Рис. 8. Первый тип секции.

Рис. 9. Второй тип секции.

При большом перепаде рельефа по отношению к самой высокой точке здания (секции) у входа необходимо устраивать большое количество ступеней. В таком случае необходимо применить второй тип секции, т.е. часть ступеней (7шт.) размещаются внутри секции (рис.9).

В расчетно-графической работе необходимо подсчитать количество ступеней у наружного входа.

При значительном падении рельефа и увеличении высоты цокольного этажа целесообразно отдельные секции здания располагать на разных уровнях с перепадами в половину этажа, но не менее 1,2 – 1,5 метра и обозначать отметки полов первых этажей в каждой секции.

По периметру зданий устраивают отмостку с условной шириной в 1м. Отметки земли по углам зданий и у входов указывают по наружной грани отмосток в виде дроби: в числителе - проектная отметка, которая вычисляется по проектным горизонталям, в знаменателе – фактическая отметка. Проектные горизонтали доводят только до наружной грани отмостки, на самой отмостке проектные горизонтали не показывают. При отсутствии или при совмещении отмосток с тротуаром горизонтали доводят до стен здания, при этом поперечный уклон полосы тротуара шириной 1,0 м, примыкающей к стене, должен быть не менее 0,03.

Приложение 1

Варианты заданий

Последняя цифра зачетки		Предпоследняя цифра зачетки
№№	Схема	№№	Уклон 0/00	№№	Уклон 0/00
0		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
1		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
2		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
3		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
4		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
5		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
6		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
7		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
8		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22
9		0 1 2 3 4	27 10 15 20 25	5 6 7 8 9	30 14 12 17 22

Приложение 2

Пример построения подготовительного чертежа в размерах.

Приложение 3

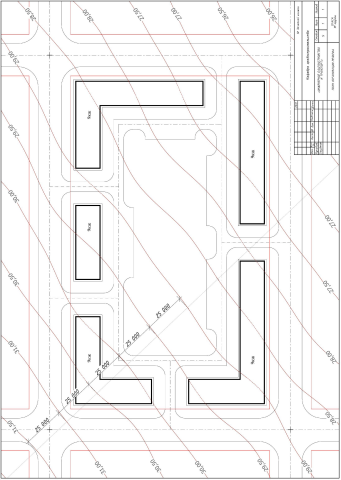

Пример построения чертежа с заданным уклоном рельефа.

Приложение 4

Приемы вертикальной планировки простых перекрестков

а) на косогоре
б) на тальвеге
в) на водоразделе
г) на холме

Приложение 5

Пример оформления работы

Приложение 6

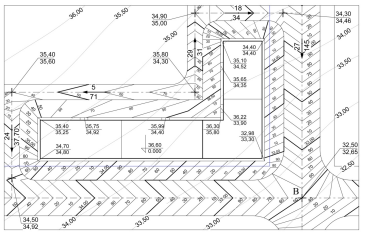

Пример планировки территории

Приложение 7

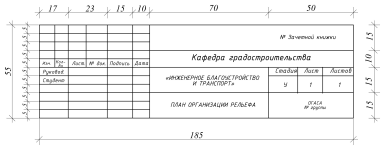

Пример оформления штампа

Приложение 8

Условные обозначения

Условное обозначение	Описание
23 145	Уклон, 0/00 Уклоноуказатель Расстояние между переломными точками
	Точка перелома (изменения рельефа)
31,25 31,15	Проектная отметка (красная) Фактическая отметка (черная)
	Фактические горизонтали
	Проектные (красные) горизонтали

ЛИТЕРАТУРА

1. ГОСТ 21.508-93. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.

2. ДБН 360-92** Планировка и застройка городских и сельских поселений.

3. ДБН В.2.3-5-2001. Улицы и дороги населенных пунктов.

4. Евтушенко М.Г. Инженерная подготовка территорий населенных мест. М.Г.Евтушенко, Л. В. Гуревич, В. Л. Шафран - М.: Стройиздат, 1982.

5. Каплан Л.З. Инженерная подготовка территорий строительства - М.: Госстройиздат, 1961.

6. Линник І.Е. Інженерна підготовка територій населених місць: Навчальний посібник.- Харків: ХДАМГ, 2003.- 337с.

7. Методические указания к выполнению курсовой работы по дисциплине «Инженерное благоустройство и транспорт» на тему «План организации рельефа» (вертикальная планировка) для студентов базового направления 1201-АРХИТЕКТУРА. Одесса, ОГАСА-2005

8. ЧерепановВ.А. Инженерное проектирование планировки городов. (транспорт и благоустройство территорий).В.А.Черепанов, Л.В. Гуревич, М.Г. Евтушенко – М.:Стройиздат, 1971.
