Геометрические характеристики сечения плиты:
Приведенная расчетная ширина сечения панели:
Приведенная площадь поперечного сечения:
где: Еф = 9000 МПа и Ед = 10000 МПа - модули упругости фанеры и древесины соответственно.
Статический момент относительно растянутой кромки сечения:
Расстояние от растянутой кромки плиты до нейтральной линии:
Определение момента инерции относительно нейтральной линии сечения:
Приведенные моменты сопротивления:
Проверяем прочность растянутой обшивки:
mф = 0,6 – коэффициент, учитывающий ослабление сечения в стыках обшивки по длине плиты;

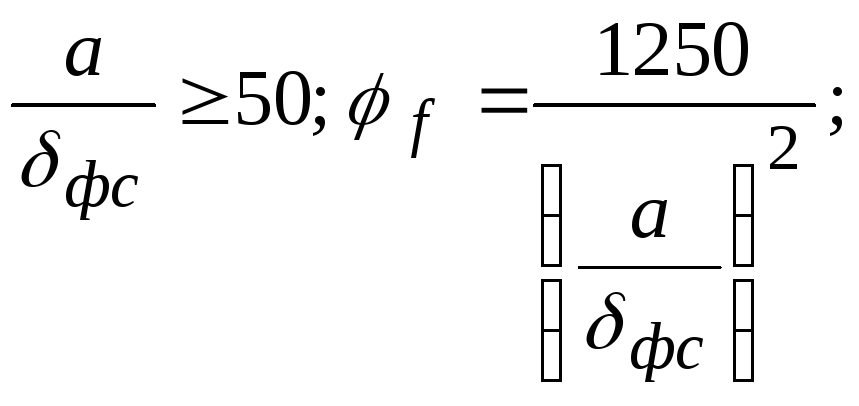

Проверяем прочность сжатой обшивки:
при
Определяем статический момент сжатой обшивки относительно центра тяжести сечения:
Проверяем скалывающие напряжения по клеевому слою фанеры в пределах ширины продольных ребер.
Расчет по второй группе предельных состояний.
Определяем прогиб плиты в середине пролета:
Кдл = 1,4 – коэффициент, учитывающий длительность приложения нагрузки;
Определяем относительный прогиб:
3.Конструирование и Расчет трехшарнирной рамы из прямолинейных элементов
Исходные данные для проектирования. Запроектировать утепленное сельскохозяйственное здание пролетом l = 18 м, высота стойки 3.9 м, шаг рам В = 5.6 м. Температурно-влажностные условия эксплуатации А2, mв =1 (см.таб.2. приложения). Класс надежности здания – І, n=1 (см.таб.3. приложения). Строительство предусматривается в Одессе (І снеговой район), нормативная снеговая нагрузка S0 = 0,5 кН/м2 (см. СНиП 201.07-65). Ветровая нагрузка при данной схеме рамы и высоте стойки Н 4 м не учитывается, так как разгружает раму. Материал конструкции: доски сосновые второго и третьего сортов толщиной 40 мм, влажностью до 15%, сталь листовая, круглая и профильная марки ВСТ3кп2.
Выбор конструктивной схемы.
Уклон ригеля принимаем в соответствии с заданием 1:4
Поперечное сечение рамы прямоугольное постоянной ширины b и переменной высоты h. Высота стойки и ригеля в карнизе:
Высота поперечного сечения рамы по биссектрисе: где
при уклоне 1:4 = arctan 0,25 = 140 02’, = 90º+ 14º 02’=104º 02’;
Высота сечения стойки на опоре hст 0,4h = 36 см.
Высота сечения ригеля в коньке hp 0,3h = 27см.
Ширина сечения назначается в зависимости от пролета рамы:
Пролет l, м |
Ширина сечения b, мм |
l 18 |
175 |
18 l 21 |
200 |
21 l 24 |
225 |
24 l 30 |
250 |
Толщина досок принимается по рекомендованному сортаменту:
Рекомендованные размеры b и для клееных конструкций | |
Ширина сечения b, мм |
Толщина доски , мм |
175 |
19;22;32;40 |
200 |
22;25;32;40; |
225 |
22;25;32;40; |
250 |
25;32;40. |
Принимаем доски сечением 225 40 мм. После острожки досок по пластям (5 – 8 мм) и фрезеровки кромок клееного пакета (15 – 20 мм) получаем сечение чистых досок 20533 мм.
Ригель и стойку компонуем в виде прямоугольных клееных пакетов с последующей распиловкой пакета:
Рис.6. Схемы распиловки пакетов для стойки и ригеля полурамы.
hЗc = h + cт +hcт = 90 + 12 + 36 = 138 см;
hЗс = n = 423,3 = 138,6 см; h = h2 = h4 =90 cм, hcт = 36,6 см 36см;

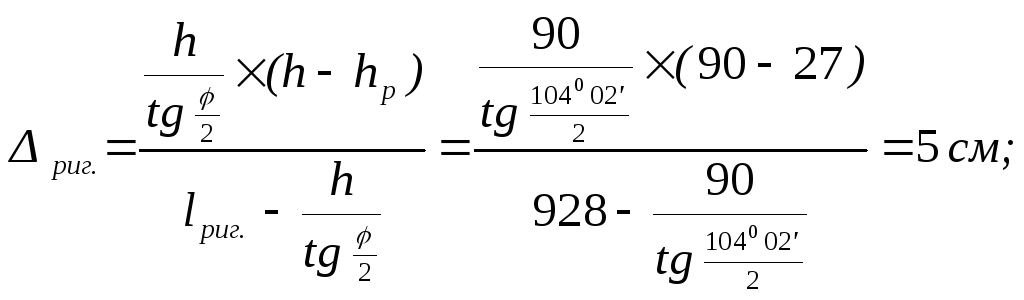

h3р = h + р +hр = 90 + 5 + 27 = 122 см;
hзр = n = 373,3 = 122,1см; h = h2 = h4 =90 cм, hр = 27,1 см 27см;
Статический расчет.

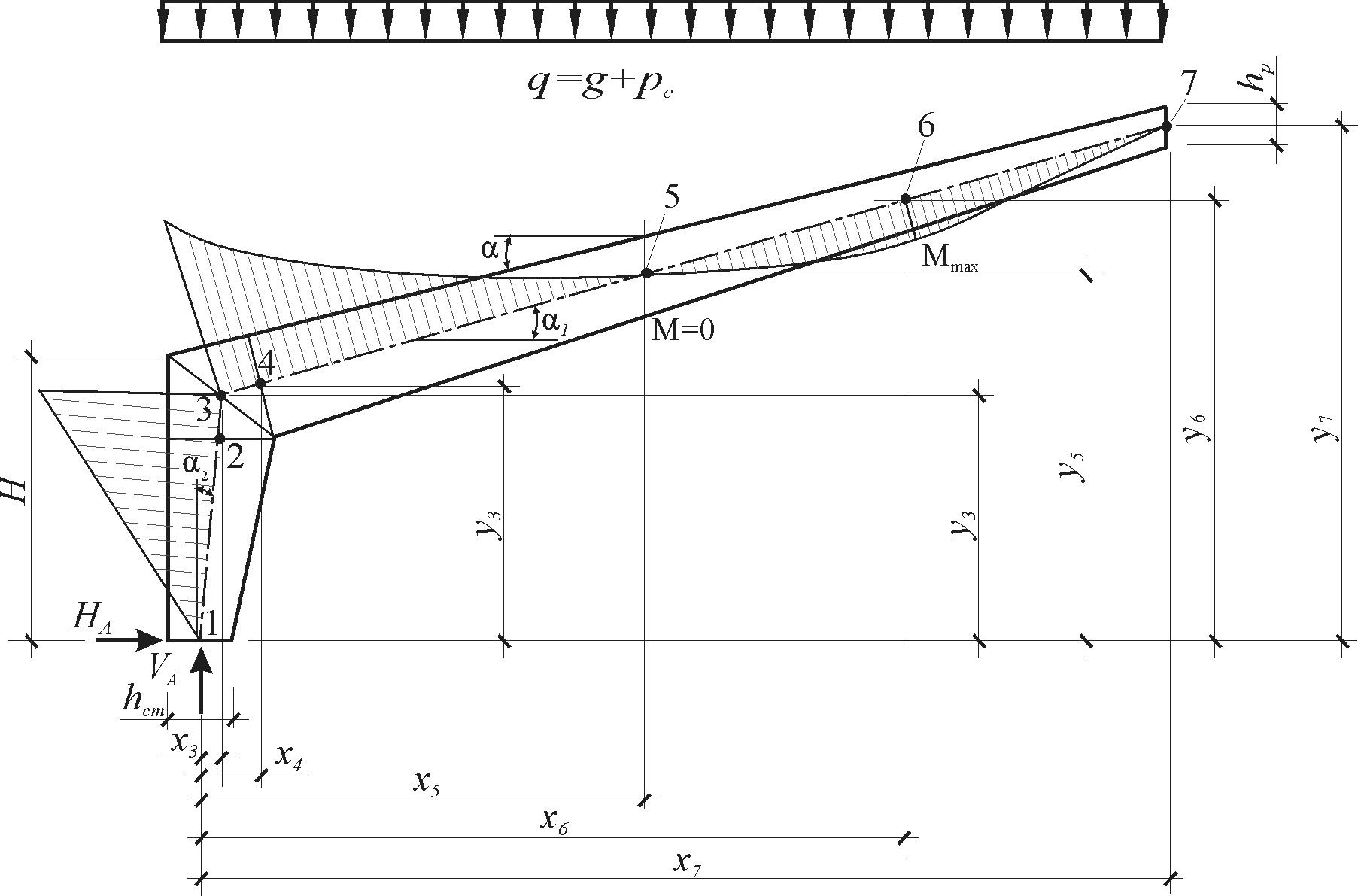

Рис.7. Расчетная схема трехшарнирной рамы.

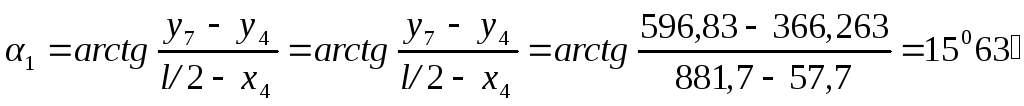

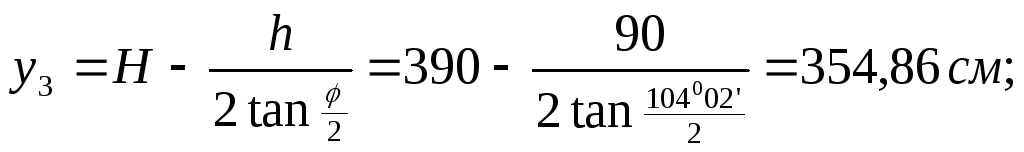

Определяем координаты центров характерных сечений, считая центр тяжести опорного сечения началом координат:

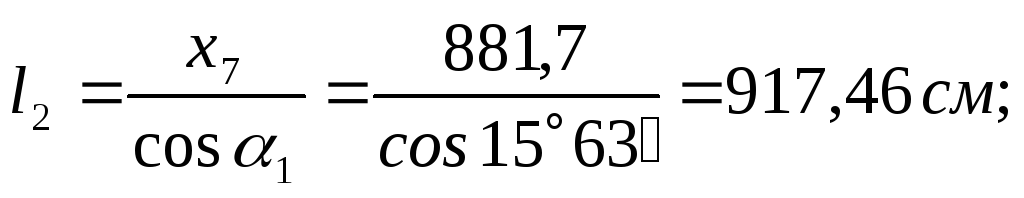

Длина полурамы по осевой линии:
Сбор нагрузок на раму.
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
f |
Расчетная нагрузка, кН/м2 |
1. Вес конструкции кровли, (см. расчет панели покрытия):
|
|
- |
|
2. Собственный вес рамы: |
|
1,1 |
0,19 |
Итого постоянная нагрузка: |
gnн= 0,699 |
- |
gnр= 0,792 |
3. Временная нагрузка: Снеговая для I–го района -S0 = 0.5 кН/м2
|
pн = 0,5
|
1.4 |
pp= 0,7
|
Всего полная нагрузка: |
gн= 1,199 |
- |
gр = 1,492 |
Определяем расчетные погонные нагрузки на ригель рамы:
Постоянная:
Временная:
Полная: q = g+ p = 4,44 + 3,92 = 8,36 кН/м;

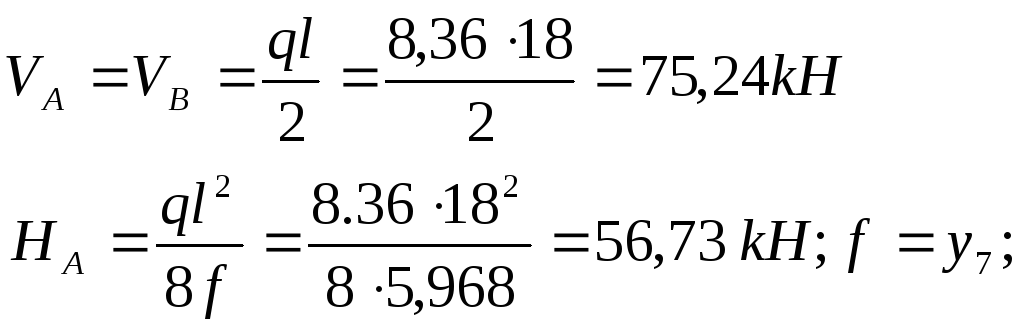

Опорные реакции:
Нормальные и поперечные усилия: N1 = N2 = VA
Проверяем максимальные напряжения в биссектриссном сечении 3:
а) для сжатой зоны вдоль оси х под углом к волокнам 1;
k1 – см. приложение 4 СНиП ІІ-25-80
kЖN = 0,66+0,34 = 0,66 + 0,340,331=0,773 – к-т, учитывающий переменность высоты сечения;
тб – см. таб.4. приложения методических указаний
- определяется по таб.1 приложения СНиП ІІ-25-80

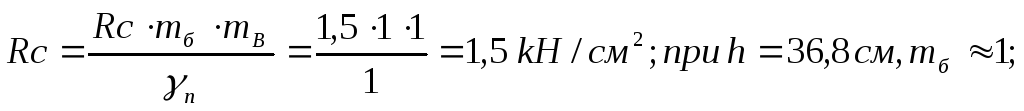

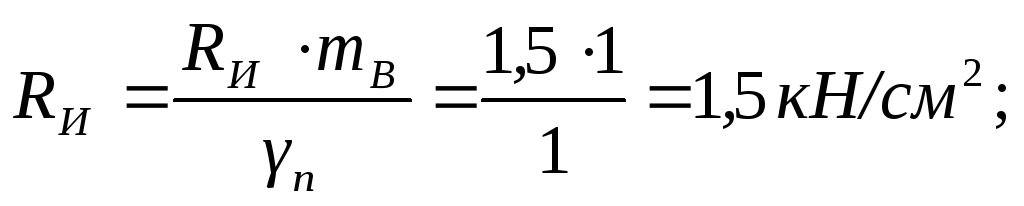

Расчетное сопротивление древесины смятию под углом 1 к волокнам:

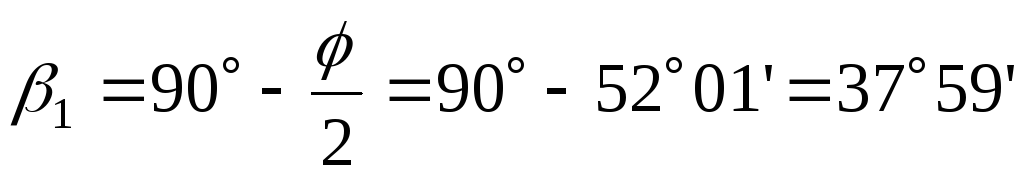

б) Для растянутой зоны вдоль осих под углом к волокнам 1:
в) Для сжатой зоны вдоль оси у под углом к волокнам /2:

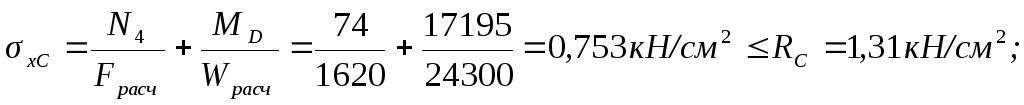

Проверяем прочность по нормальным напряжениям в сечении 4:
Раскрепляем раму в направлении из плоскости стеновыми панелями, плитами покрытия, поперечными (скатными) связями, расположенными по наружному контуру рамы, а также вертикальной связью, установленной в биссектриссном сечении 3.
Определяем положение нулевой точки на эпюре изгибающих моментов:

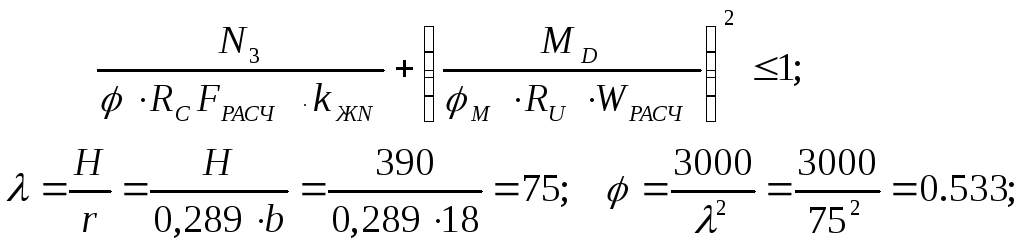

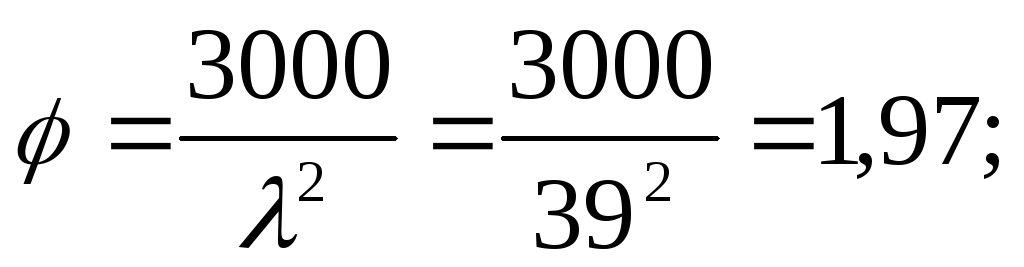

На 3-х участках (от опорного узла до биссектриссного сечения, от биссектриссного сечения до нулевой точки на эпюре моментов и от нулевой точки до конькового узла) проверяем устойчивость плоской формы деформирования рамы с учетом переменности сечения:

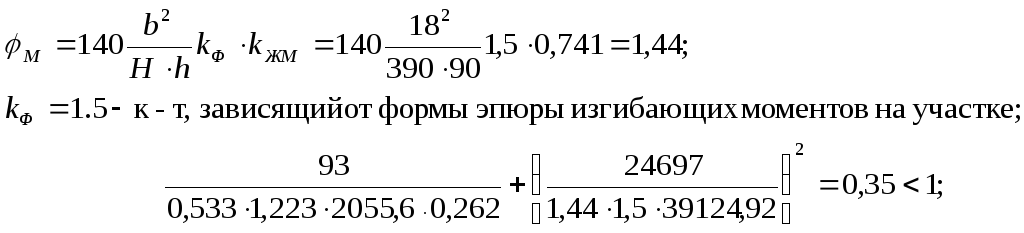

а) на участке от опорного до биссектриссного сечения:
б) на втором участке от биссектриссного сечения до нулевой точки (х5,y5):
в) на третьем участке от нулевой точки на эпюре моментов (х5,y5) до конькового узла:
Максимальное значение изгибающего момента и соответствующей продольной силы определяем в сечении, в котором поперечная сила равна нулю.
Проверяем клеевые швы на скалывание в опорном сечении:
