5. Конструктивное решение здания
5.1. Условия обеспечения жесткости и устойчивости здания
5.1.1. Конструктивный тип – здание каркасное. Жесткость и устойчивость здания обеспечиваются поперечным опиранием стропильных ферм на колонны, продольным опиранием подкрановых балок, подстропильных ферм и плит покрытия, а также металлическими крестовыми (установлены по осям А, В, Г, Д в осях 6-7) и портальными связями (установлены по оси Б в осях 5-7).
5.2. Описание конструктивных элементов
Рис. 5.1. План раскладки фундаментов и фундаментных балок
5.2.1. Фундаменты и фундаментные балки;
Фундаменты под колонны – монолитные железобетонные, по конструкции - столбчатые, стаканного типа с одноступенчатой плитной частью. Размеры подошвы в плане – (см. Рис. 5.1.), глубина стакана – 0,9 м. Глубина заложения фундаментов принимаем равной 1,800 м (см. п.6.4. Расчет глубины заложения фундамента).
Фундаментные балки приняты трапециевидной формы (серия КЭ-01-23), сечением 300х400 мм. Балки установлены на бетонные "приливы", устанавливаемые на подошвенную плиту фундамента. Балки уложены по периметру наружных стен и под перегородку между пролетами Б-В и Г-Д, под проезды автомобильного и железнодорожного транспорта балки не укладываются.
Таблица 5.1. Спецификация материалов на устройство фундаментов
Сечение колонн, м |
Сечение подколоннка, м |
Глубина стакана, м |
Размер ступени, м |
Марка (серия) фундамента |
Условная маркировка фундаментов |
Кол-во, шт. |
Прим. |
1,0х0,5 |
1,8x1,2 |
1,35 |
3,0х1,8х0,45 |
1.412 |
Ф-1 |
22 |
|
1,0х0,5 |
1,8x1,5 |
1,35 |
3,0х2,1х0,45 |
1.412 |
Ф-2 |
4 |
|
1,4х0,5 |
2,1x1,2 |
1,35 |
3,0х1,8х0,45 |
1.412 |
Ф-3 |
5 |
|
1,3х0,5/ 1,4х0,5 |
3,95x1,2 |
1,35 |
4,85х1,8х0,45 |
1.412 |
Ф-4 |
11 |
|
0,8х0,4 |
1,5x1,2 |
0,9 |
2,1х1,8х0,45 |
1.412 |
Ф-5 |
14 |
|
1,4х0,5 |
2,1x1,5 |
1,35 |
3,0х2,1х0,45 |
1.412 |
Ф-6 |
2 |
|
1,3х0,5/ 1,4х0,5 |
3,95x1,5 |
1,35 |
4,85х2,1х0,45 |
1.412 |
Ф-7 |
2 |
|
Таблица 5.2. Спецификация фундаментных балок
Условное обозначение |
Марка балки |
Шаг колонн, м |
Длина балки, мм |
Масса, т |
Кол-во, шт. |
ФБ1 |
ФБ6-42 |
6 |
4750 |
0.7 |
29 |
ФБ2 |
ФБ6-44 |
6 |
4050 |
0.6 |
10 |
ФБ3 |
ФБ6-45 |
6 |
3750 |
0.6 |
8 |
ФБ4 |
ФБ6-43 |
6 |
4450 |
0.7 |
5 |
5.2.2. Колонны;
Рядовые колонны;
Колонны крайнего ряда пролетов А-Б, Б-В и Г-Д – сборные железобетонные, одноконсольные, двухветвевые, сечениями ,и;
Колонны среднего ряда по оси Б - сборные железобетонные, двухконсольные, двухветвевые, сечением .
Колонны предназначены для использования в одноэтажных производственных здания с грузоподъемностью кранов 10-50 т и изготовляются по серии КЭ-01-52.
Фахверковые колонны;
Фахверковые колонны железобетонные колонны прямоугольного сечения ;
Колонны предназначены для использования в одноэтажных производственных здания без опорных кранов и изготовляются по серии 1.423-5.
Таблица5.3. Спецификация материалов на устройство колонн
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
К-1 |
КЭ-01-52 |
Колонна двухветвевая 500х1000, h=15750 |
13 |
|
|
К-2 |
КЭ-01-52 |
Колонна двухветвевая 500х1400, h=15150 |
7 |
|
|
К-3 |
КЭ-01-52 |
Колонна двухветвевая 500х1400, h=15750 |
13 |
|
|
К-4 |
КЭ-01-52 |
Колонна двухветвевая 500х1300, h=13950 |
13 |
|
|
К-5 |
КЭ-01-52 |
Колонна двухветвевая 500х1000, h=13950 |
13 |
|
|
К-6 |
1.423-5 |
Колонна прямоугольного сечения 400х800, h=15450 |
10 |
|
|
К-7 |
1.423-5 |
Колонна прямоугольного сечения 400х800, h=13050 |
4 |
|
|
5.2.3. Стены;
Наружные стены выполнены из однослойных панелей из керамзитобетона, толщиной 160 мм. По характеру восприятия нагрузки – навесные. Размеры стеновых панелей:
Стеновые панели имеют габариты:
- длина: 6000 мм;
- ширина: 1200, 1800 и 1500 (доборные) мм.
5.2.4. Балки подкрановые;
Подкрановые балки – железобетонные для кранов грузоподъемностью 10-30т., при шаге колонн 6м: балки таврового сечения габаритами , при шаге колонн 12м: балки таврового сечения габаритами.
5.2.5. Фермы стропильные;
В качестве основных несущих конструкций покрытия в проекте использованы сборные железобетонные безраскосные стропильные фермы для малоуклонных кровель, толщиной 240 мм, предназначенных для перекрытия пролетов промышленных зданий 18 и 24 м.
Фермы выпускают по серии 1.463-3.

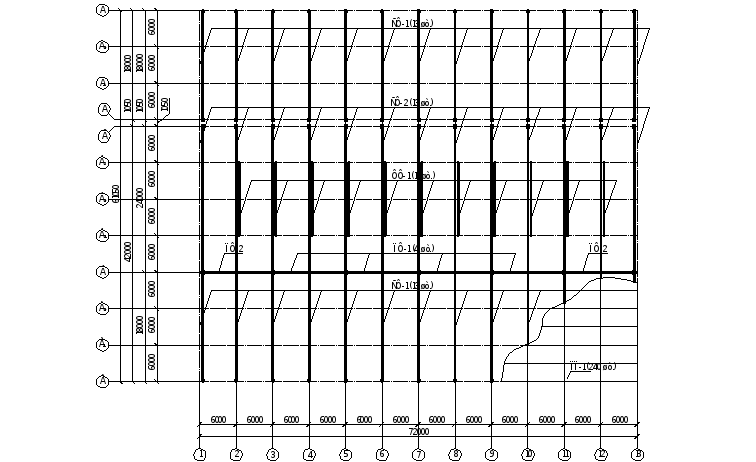

Рис. 5.2. Монтажная схема элементов покрытия
Таблица 5.4. Спецификация материалов на устройство стропильных ферм
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
СФ-1 |
Серия 1.463-3 |
Ферма стропильная 18х3,0 |
26 |
|
|
СФ-2 |
Серия 1.463-3 |
Ферма стропильная 24х3,3 |
13 |
|
|
5.2.6. Фермы подстропильные;
Подстропильные фермы устанавливаются в среднем ряде колонн, шаг которых отличен от шага крайних колонн. В проекте использованы железобетонные подстропильные фермы для малоуклонной кровли при шаге колонн 12м. Подстропильные фермы выпускают по серии 1.463-4.
Таблица 5.5. Спецификация материалов на устройство подстропильных ферм
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
ПФ-1 |
Серия 1.463-4 |
Ферма подстропильная 12 х3,0 |
4 |
|
|
ПФ-2 |
Серия 1.463-4 |
Ферма подстропильная 11,8 х3,0 |
2 |
|
|
5.2.7. Плиты покрытия;
Плиты покрытия – ребристые, сборные железобетонные предварительно напряженные. Плиты предназначены для покрытия производственных зданий с шагом несущих конструкций 6 м. Плиты выпускают по серии 1.465-3. Размеры плит 3,0х6,0 м. ( см. п.6.2.4. Теплотехнический расчет покрытий).
Таблица 5.6. Спецификация материалов плит покрытий
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
П-1 |
1.465-3 |
|
240 |
150 |
|
5.2.8. Водоотвод;
Водоотвод в здании – внутренний организованный, воронки установлены в ендовах по осям А, Б, В, Г, Д, расстояние между воронками 48 м. Количество воронок принято 10 шт. (назначено конструктивно). (см. п.6.5. Расчет необходимого количества водосборных воронок).
5.2.9. Лестницы;
Исходя из требований пожарной безопасности и технического обслуживания кровли, запроектировано 5 металлических лестниц. Для подъема на крышу предусмотрены две лестницы, установленные в торцах здания, расстояние по периметру между лестницами менее 200 м. Лестницы начинаются с высоты 2 метра от уровня земли.
5.2.10. Фонари;
В проекте в пролете Б-В предусмотрен светоаэрационный фонарь, расположенный вдоль пролета здания.
Ширина фонаря: 12.00 м.
Длина фонаря: 60.00 м (фонари не доведены до торца пролета на размер одного шага стропильных конструкций).
Фонари одноярусные. Высота переплета – 1,25м.
Несущие элементы фонарей – поперечные фонарные фермы, выполненные из прокатных профилей (стойки – из швеллеров, раскосы – из спаренных уголков, горизонтальные связи между стойками – из одинарных уголков). Высота ферм – 2803 мм. Шаг фонарных ферм – 6.00 м, в соответствии с шагом стропильных конструкций.
Ограждающие элементы фонарей выполнены аналогично ограждающим конструкциям здания в целом.
Таблица 5.7 Спецификация материалов на устройство фонарных ферм
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
ФФ-1 |
Серия 1.464-11/82 |
Ферма фонарная -2с |
22 |
195 |
|
5.2.11. Пространственная жесткость;
Пространственную жесткость здания обеспечивает жесткая заделка колонн, фермы (стропильные и подстропильные), подкрановые балки, прогоны, вертикальные и горизонтальные связи жесткости между колоннами и в покрытии. Жесткость и устойчивость здания обеспечиваются поперечным опиранием стропильных ферм на колонны, продольным опиранием подкрановых балок, подстропильных ферм и плит покрытия, а также металлическими крестовыми (установлены по осям А, В, Г, Д в осях 6-7) и портальными связями (установлены по оси Б в осях 5-7).
Таблица 5.8. Связи
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
ВС-1 |
Индивидуальное изготовление |
Вертикальная связь С-1 |
2 |
|
|
ВС-2 |
Индивидуальное изготовление |
Вертикальная связь С-2 |
2 |
|
|
ВС-3 |
Индивидуальное изготовление |
Вертикальная связь С-3 |
1 |
|
|
5.2.12. Остекление;
Тип остекления: ленточное.
Площадь остекления принята на основании светотехнического расчета (см. п.6.2.3. Выбор остекления).
Высота оконных проемов:
- первый ярус – 6,0 м;
- второй ярус – 1,2 м.
Заполнение оконных проемов: принимаем однокамерный стеклопакет в одинарном алюминиевом переплете из обычного (принято на основании теплотехнического расчета – см. п.6.2.3.). Переплеты выполнены в виде стандартных блоков, унифицированных с размерами стеновых панелей. Окна выполнены открывающиеся внутрь.
5.2.13. Ворота и двери;
В торце пролетов А-Б и Б-В предусмотрены автомобильные въезды – ворота размером 3,0х4,2 м. По конструкции открывания ворота – распашные, по количеству полотен – двупольные, с устройством калитки в одном из полотен.
В торце пролета Г-Д предусмотрен железнодорожный въезд – ворота размером 4,7х5,6 м. По конструкции открывания ворота – раздвижные.
Проход людей в здание также осуществляется через утепленный переход из административно-бытового корпуса.
Таблица 5.8. Ворота
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед.,кг |
Прим. |
В-1 |
Серия 1.435.9-17 |
ВР3х4.2 m |
2 |
|
|
В-1 |
Серия ПР-05-36 |
ВР4.7х5.6 m |
2 |
|
|
5.2.14. Полы;
Конструкция полов одинакова в первом (отделение шихты) и во втором (печное отделение) пролетах здания. Покрытие полов выполнено из бетона класса В15 толщиной 100 мм (см. рис. 5.3. а)).
Конструкция пола в третьем (разливочное отделение) пролете здания выполнена из чугунных плит (24824842) (см. рис. 5.3. б)).
а) б)
Рис 5.3. Экспликация полов
