.doc4.3 Выбор остекления
Градус-сутки отопительного периода определяются по формуле
,
,
где , по СНиП [15] (табл. 1б).
Принимаем тройное остекление в деревянных раздельно-спаренных переплетах.
; .
4.4 Расчет на звукоизоляцию
Расчет перегородки
Нормативное значение индекса изоляции воздушного шума по СП [16] (табл.1).
Построение расчетного графика.
Абсцисса точки В определяется по СП [16] (табл. 8, 9)
,
где – толщина гипсобетонной перегородки.
Ордината точки В определяется по формуле
,
где – эквивалентная поверхностная площадь, определяемая по формуле
,
где – коэффициент, учитывающий относительное увеличение изгибной жесткости; – по СП [16] (табл. 10);
– объемная плотность гипсобетонной перегородки;
=0,082 м
и – координаты точки А.

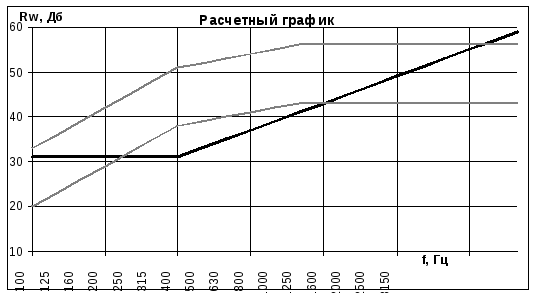

На рисунке изображен расчетный график зависимости от .
Рис.
Таблица
-
№ п/п
Параметры
Среднегеометрическая частота 1/3 октавной полосы, Гц
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
1
Расчетная частотная характеристика, Дб
37
37
37
37
37
37
37
39
41
43
45
47
49
51
53
55
2
Оценивающая кривая, Дб
22
25
28
31
34
37
40
41
42
43
44
45
45
45
45
45
3
Неблагоприятные отклонения, Дб
-
-
-
-
-
0
3
2
1
0
-
-
-
-
-
-
4
Оценивающая кривая, смещенная вниз на 4 Дб
33
33
33
33
33
33
33
35
37
39
41
43
45
47
49
51
5
Неблагоприятные отклонения от смещенной оценивающей кривой, Дб
―
―
―
―
1
4
7
6
5
4
3
2
―
―
―
―
6
Расчетный индекс изоляции воздушного шума, Дб
37
Итак, расчетный индекс изоляции воздушного шума >. Следовательно, конструкция перегородки удовлетворяет требованиям звукоизоляции.
