4.1.3. Выбор остекления
Градус-сутки отопительного периода определяются по формуле (4.1)
По значению D находим требуемое сопротивление теплопередаче ограждающей конструкции.
Принимаем тройное остекление в деревянных раздельно-спаренных переплетах.
-
Расчет на звукоизоляцию
4.2.1. Расчет перегородки
Исходные данные для расчета
Толщина межкомнатной перегородки h=120 мм.
Объемная плотность перегородки γ=1700 кг/м3.
Цель расчета:
-
определить расчетный индекс изоляции воздушного шума ;
-
сравнить расчетный индекс изоляции с нормативным значением; необходимо выполнение условия ; нормативное значение индекса изоляции воздушного шума по СП [16] (табл.1) - для жилых зданий с квартирами категории Б (комфортные условия).
Последовательность расчета.
Строим сетку координат графика зависимости от .
Строим оценочную кривую.
Строим расчетный график ABC.
Определение положения точки В.
Абсцисса точки В определяется по СП [16] (табл. 8, 9)
(4.5)
где - толщина гипсобетонной перегородки.
Ордината точки В определяется по формуле
(4.6)

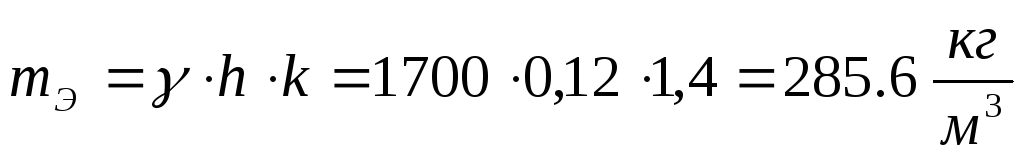

где - эквивалентная поверхностная плотность, определяемая по формуле:
, (4.7)
где - коэффициент, учитывающий относительное увеличение изгибной жесткости, принимаемый по СП [16] (табл. 10);
- объемная плотность гипсобетонной перегородки;
- то же, что и в формуле (4.5).
Определение положения точки А.
Положение точки A находим, проведя горизонтальную прямую из точки B до пересечения c осью координат. Координаты точки A и .
Для нахождения точки C проводим наклонную линию из точки B до , угол наклона составляет 6 дБ на октаву.
Сумма неблагоприятных отклонений составила 6, что значительно меньше 32, поэтому сдвигаем оценивающую кривую вниз на 4 дБ. Снова находим сумму неблагоприятных отклонений от смещенной оценивающей кривой. После сдвига эта сумма составила 32.
Итак, расчетный индекс изоляции воздушного шума перегородки . Следовательно, конструкция перегородки не удовлетворяет требованиям звукоизоляции. Рекомендуется применить перегородки с большей толщиной.
На рисунке 4.1 изображен расчетный график зависимости от .
рис. 4.1
Все необходимые для построения графика данные приведены в Приложении 4.
4.2.2. Расчет перекрытия
Исходные данные для расчета
В качестве звукоизоляционной прокладки приняты полужесткие МВП .
Цель расчета:
-
определить расчетный индекс изоляции воздушного шума ;
-
сравнить расчетный индекс изоляции с нормативным значением; необходимо выполнение условия ; нормативное значение индекса изоляции воздушного шума по СП [16] (табл.1) - для жилых зданий с квартирами категории Б (комфортные условия); определить расчетный индекс приведенного уровня ударного шума ;
-
сравнить расчетный индекс приведенного уровня с нормативным значением; необходимо выполнение условия ; нормативное значение индекса приведенного уровня ударного шума - для жилых зданий с квартирами категории Б (комфортные условия).
Последовательность расчета.
следует определять по СП [16] (табл. 15) в зависимости от величины индекса изоляции воздушного шума для несущей плиты перекрытия и частоты резонанса конструкции .
Индекс изоляции воздушного шума несущей плитой перекрытия определяется по формуле
, (4.8)
где - поверхностная плотность плиты перекрытия, определяемая по формуле
; (4.9)
- коэффициент, определяемый по формуле
, (4.10)
где - момент инерции сечения, м4;
- ширина сечения;
- приведенная толщина сечения.
Определяем момент инерции сечения
.
Частота резонанса конструкции определяется по формуле
, (4.11)
где - то же, что и в формуле (4.8);
- поверхностная плотность конструкции пола выше звукоизоляционного слоя (паркетная доска + лаги): ;
- динамический модуль упругости материала звукоизоляционного слоя, принимаемый по СП [16] (табл. 16);
- толщина звукоизоляционного слоя в обжатом состоянии, определяемая по формуле
, (4.12)
где - толщина звукоизоляционного слоя в не обжатом состоянии;
- относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по СП [16] (табл. 16).
Зная и , по СП [16] (табл. 15) определяем расчетный индекс изоляции воздушного шума перекрытия: . Следовательно, конструкция перекрытия удовлетворяет требованиям звукоизоляции воздушного шума.
следует определять по СП [16] (табл. 17) в зависимости от величины индекса приведенного уровня ударного шума для несущей плиты перекрытия и частоты собственных колебаний пола, лежащего на звукоизоляционном слое .
определяется по СП [16] (табл. 18) в зависимости от . Для индекс приведенного уровня ударного шума для несущей плиты перекрытия .
Частота собственных колебаний пола, лежащего на звукоизоляционном слое определяется по формуле
. (4.13)
Зная и , по СП [16] (табл. 17) определяем расчетный индекс приведенного уровня ударного шума перекрытия: . Следовательно, конструкция перекрытия не удовлетворяет требованиям звукоизоляции на ударный шум.
