Bluetooth: технология и ее применение

и сказал он: "да воссоединятся все".

Вполне возможно, что именно с этими словами средневекового датского короля Харальда II Синезубого (Harald II Bluetooth) связано его другое прозвище - "объединитель", через 1000 лет ставшее названием нового интерфейса беспроводной связи.

Что же такое Bluetooth? Это технология беспроводной связи, созданная в 1998 году группой компаний: Ericsson, IBM, Intel, Nokia, Toshiba. В настоящее время разработки в области Bluetooth ведутся Bluetooth SIG (Special Interest Group), в которую входят также Lucent, Microsoft и многие другие.

Основное назначение Bluetooth - обеспечение экономичной (с точки зрения потребляемого тока) и дешевой радиосвязи между различными типами электронных устройств, причем немалое значение придается компактности электронных компонентов, что дает возможность применять Bluetooth в малогабаритных устройствах размером с наручные часы.

Интерфейс Bluetooth позволяет передавать как голос (со скоростью 64 Кбит/сек), так и данные. Для передачи данных могут быть использованы асимметричный (721 Кбит/сек в одном направлении и 57,6 Кбит/сек в другом) и симметричный методы (432,6 Кбит/сек в обоих направлениях). Работающий на частоте 2.4 ГГц приемопередатчик, коим является Bluetooth-чип, позволяет в зависимости от степени мощности устанавливать связь в пределах 10 или 100 метров. Разница в расстоянии, безусловно, большая, однако соединение в пределах 10 м позволяет сохранить низкое энергопотребление, компактный размер и достаточно невысокую стоимость компонентов. Так, маломощный передатчик потребляет всего 0.3 мА в режиме standby и в среднем 30 мА при обмене информацией.

Bluetooth работает по принципу FHSS (Frequency-Hopping Spread Spectrum). Вкратце это можно объяснить так: передатчик разбивает данные на пакеты и передает их по псевдослучайному алгоритму скачкообразной перестройки частоты (1600 раз в секунду), или шаблону (pattern), составленному из 79 подчастот. "Понять" друг друга могут только те устройства, которые настроены на один и тот же шаблон передачи - для посторонних приборов переданная информация будет обычным шумом.

Основным структурным элементом сети Bluetooth является так называемая "пикосеть" (piconet) - совокупность от 2 до 8 устройств, работающих на одном и том же шаблоне. В каждой пикосети одно устройство работает как master, а остальные как slave. Master определяет шаблон, на котором будут работать все slave-устройства его пикосети, и синхронизирует ее работу. Стандарт Bluetooth предусматривает соединение независимых и даже не синхронизированных между собой пикосетей (до 10) в так называемую "scatternet" (я еще не встречал корректного русского перевода этого термина, но один из вариантов перевода глагола to scatter звучит как "рассеивать"). Для этого каждая пара пикосетей должна иметь как минимум одно общее устройство, которое будет master'ом в одной и slave'ом в другой. Таким образом, в пределах отдельной scatternet с интерфейсом Bluetooth может быть одновременно связано максимум 71 устройство, однако никто не ограничивает применение устройств-гейтов, использующих тот же Internet для более дальней связи.

Частотный диапазона Bluetooth в большинстве стран свободен от лицензирования, но во Франции, Испании и Японии из-за законодательных ограничений необходимо использовать отличные от указанных выше частоты.

Говоря о беспроводной связи, нельзя не затронуть вопрос безопасности такого соединения. Помимо фокуса с частотными шаблонами и необходимости синхронизации приемопередачи в стандарте Bluetooth предусмотрено шифрование передаваемых данных с ключом эффективной длины от 8 до 128 бит и возможностью выбора односторонней или двусторонней аутентификации (конечно, можно обойтись вообще без аутентификации), что позволяет устанавливать стойкость результирующего шифрования в соответствии с законодательством каждой отдельной страны (в некоторых странах запрещено использование сильной криптографии:). В дополнение к шифрованию на уровне протокола может быть применено шифрование на уровне приложений - здесь уже применение сколь угодно стойких алгоритмов никто не ограничивает.

Часто приходится сталкиваться с мнением, что находящиеся в пределах действия связи Bluetooth-устройства могут просто соединиться и начать обмениваться информацией, которая, возможно, не предназначена для сторонних ушей или глаз. На самом деле автоматический обмен информацией между Bluetooth-устройствами ведется лишь на уровне аппаратного обеспечения, т.е. исключительно для определения самого факта возможности соединения. А вот на уровне приложений пользователь сам решает, ввести или запретить автоматическую установку связи. Таким образом, использование Bluetooth становится не опаснее подключения к Интернету, в котором все узлы также соединены электрически, но это еще не означает получение безоговорочного доступа к любому ресурсу.

Стоит также заметить, что стандарт Bluetooth разрабатывался с расчетом на малую мощность, поэтому воздействие его на организм человека сведено к минимуму.

Основным направлением использования Bluetooth должно стать создание так называемых персональных сетей (PAN, или private area networks), включающих такие разноплановые устройства, как мобильные телефоны, PDA, МР3-плееры, компьютеры и даже микроволновые печи с холодильниками (вот уж что давно не подключали в сеть ). Возможность передачи голоса позволяет встраивать интерфейс Bluetooth в беспроводные телефоны или, например, беспроводные гарнитуры для сотовых телефонов. Возможности применения Bluetooth на практике безграничны: помимо синхронизации PDA с настольным компьютером или подсоединения относительно низкоскоростной периферии вроде клавиатур или мышей интерфейс позволяет очень просто и с небольшими затратами организовать домашнюю сеть. Причем узлами этой сети могут быть любые устройства, имеющие потребность в информации либо обладающие необходимой информацией.

Давайте сравним Bluetooth с другим не менее известным интерфейсом беспроводной связи - IEEE 802.11, тем более что оба решения уже доступны на широком рынке. Основные различия между ними можно свести к следующему:



IEEE 802.11

Bluetooth

1. Назначение

Беспроводные домашние/офисные сети

Замена кабельных соединений для компактных коммуникационных средств

2. Рабочая частота

2.4 ГГц

2.4 ГГц

3. Максимальная скорость передачи данных

11 Мбит/сек (IEEE 802.11b), 2Мбит/сек (IEEE 802.11)

721 Кбит/сек

4. Дальность действия

100 м

10 м или 100 м

5. Максимальное количество узлов

128 устройств на сеть

8 устройств на одну пикосеть, макс. 10 пикосетей, т.е. до 71 устройства на один scatternet

6. Голосовые каналы

Нет (опционально)

3 канала

7. Доступность

Сейчас

Сейчас

8. Цена

$100-$400 за узел

Около $5 за узел

Как легко заметить, интерфейс Bluetooth намного лучше приспособлен для использования в тех беспроводных устройствах связи, где требуется достаточно низкая цена, нет необходимости в высоких скоростях и желательно низкое энергопотребление. Однако, как уже отмечалось, возможно создание комбинированных сетей, тем более что IEEE 802.11 работает совершенно по другому принципу кодирования передаваемых данных, следовательно, находясь на одной и той же рабочей частоте, оба стандарта будут слышать друг друга физически, но чужие сигналы будут расценены каждым из них как посторонний шум.

Немаловажным аспектом в развитии Bluetooth является тот факт, что эта технология не подлежит лицензированию и ее использование не требует выплаты каких-либо лицензионных отчислений (хотя и требует подписания бесплатного соглашения). Такая политика позволила многим компаниям энергично включиться в процесс разработки устройств с интерфейсом Bluetooth, кои были в большом количестве продемонстрированы на выставке CeBIT 2001.

Наибольший интерес, естественно, вызывают устройства, обеспечивающие переход с уже существующих интерфейсов на Bluetooth. Одним из них стало Industrial Bluetooth Serial Port Adapter шведской компании connectBlue. Как видно из названия, это устройство предназначено для промышленного применения и позволяет подключать к Bluetooth любые приборы, оборудованные последовательным портом:

Типичным вариантом использования может стать, например, конфигурирование промышленных установок при помощи ноутбука.

Характеристики:

  • дальность действия - до 10 м,

  • скорость передачи - 300-115200 Кбит,

  • напряжение питания - 9-30 Вольт.

Компания Belkin, знаменитая, в частности, своими продуктами для шины USB, представила целый набор устройств Bluetooth:

Эта карта формата PCMCIA Type II позволяет всем устройствам, имеющим подобный слот, получить Bluetooth интерфейс со скоростью до 721 Кбит/сек. Дальность действия - 10 м.

Здесь мы видим отличное USB решение для настольных (и не только) компьютеров: характеристики те же, что и в предыдущем случае, к тому же это устройство позволяет обмениваться данными по голосовым каналам.

Есть даже адаптер для Palm V: Palm просто кладется в него, как в стандартную кроватку, после чего можно синхронизироваться с настольным компьютером или выходить в Интернет при помощи мобильного телефона, также снабженного Bluetooth интерфейсом. Данный адаптер питается от батареи самого Palm'а.

На выставке можно было найти даже Bluetooth адаптер для Compact Flash:

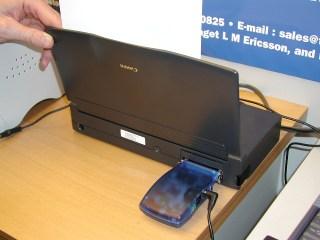

Компания Troy XCD представила адаптер для подключения принтера с интерфейсом Centronics к Bluetooth:

Компания обещает выпустить его на рынок в начале лета, примерная стоимость - около 195$.

Не менее интересным вариантом применения технологии Bluetooth может стать организация беспроводного доступа в локальную сеть и/или Интернет для устройств в малом офисе или дома. Безусловным лидером в этой области стала компания Red-M , представившая свое решение - сервер Red-M 3000AS:

А вот фотография его прототипа в работе:

3000AS представляет собой Linux-сервер, который может также работать как шлюз в локальную сеть или Интернет. В отличие от большинства других Bluetooth-устройств 3000AS имеет мощный приемопередатчик, обеспечивающий связь в пределах 100 м, причем в комплект входит внешняя антенна, повышающая надежность связи при наличии внешних помех. Для подключения можно использовать ISDN (с выбором вариантов "постоянно онлайн" или "подключение по требованию"), 10/100 Мбит Ethernet, а также RS-232 для сервисного применения. Сервер может также быть запитан через UPS.

Для расширения доступа к серверу могут использоваться малогабаритные точки доступа Red-M 1000AP:

Сервер автоматически определяет и конфигурирует все точки доступа, находящиеся в пределах дальности его действия. Внешние устройства могут быть подсоединены к точке доступа через 10/100 Мбит Ethernet.

Схожую систему представил MiTAC: их Bluetooth Access Point несет на борту 750МГц процессор Transmeta Crusoe TM5400, встроенный NAT и DHCP сервер и, как и предыдущий образец, мощный приемопередатчик дальностью действия до 100 м:

Отличным дополнением к такой системе может стать устройство от Canon - Bluetooth модуль для цифрового фотоаппарата:

Только представьте себе - фотоаппарат сможет автоматически сбрасывать снимки через Bluetooth-гейт на вашу рабочую станцию, или тот же субноутбук, или даже через подключенный к Интернет сотовый телефон с поддержкой Bluetooth… в общем, возможности бесконечны.

Распространенным вариантом является подключение стандартных устройств ввода через Bluetooth, например, вот так:

Sony представила на CeBIT специальный модуль в формате Memory Stick под названием InfoStick:

Очень неплохая идея, особенно учитывая наличие аналогичного устройства для Compact Flash.

Остается только заметить, что лицензирование поддержки Bluetooth бесплатно и необходимо только для заключения соглашения об использовании торговых марок. Так что в скором будущем мы вполне можем ожидать появление Bluetooth в лампочках и утюгах :). А если серьезно, то технология Bluetooth может совершить настоящую революцию в мире персональных коммуникаций и вообще в жизни человека. А вот насколько нам нужна еще одна революция - это еще предстоит решить.

Ссылки по теме:

  • www.bluetooth.com/

  • www.bluetoothcentral.com/faq_plain.html

  • www.devx.com/wireless/articles/Bluetooth/BtoothFAQ.asp



Артем Камшилин aka "arkamax" (ixbt@softadvance.com) Опубликовано -- 11 апреля 2001 г.
