2.4.1. Комбінований агрегат акп-2,5
АКП-2 використовують для пошарового основного обробітку ґрунту, для сівби зернових та деяких просапних культур. Агрегат (рис.15) складається з двох секцій. На передній секції розміщені три дискові батареї 1 і три плоскорізальні лапи 2. Задня секція складається з вирівнювача 4 і двох рядів кільчасто-шпорових котків 5. Вона приєднується до рами передньої секції причіпним пристроєм.

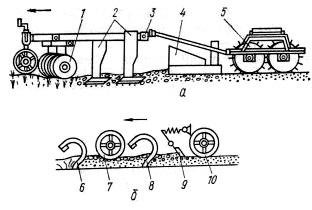

Рис. 15. Комбінований агрегат АКП-2,5
1 — дискова батарея; 2 — плоскоріза.іьні лапи; 3 — рама; 4 – вирівнювач; 5 – котки.
Дискові батареї можуть бути зі сферичними або голчастими дисками.
Під час руху агрегату дискові батареї 1 розпушують грунт на глибину до 8 см, а плоскорізальні лапи 2 підрізують і розпушують його до 16 см, вирівнювач 4 вирівнює поверхню поля, а котки 5 подрібнюють грудки і ущільнюють грунт.
Робоча ширина захвату агрегату 2,5 м. Продуктивність до 2,2 га/год. Агрегатують його з тракторами ХТЗ-17221 і Т-150К.
2.4.2. Агрегат комбінований рвк-3,6
РВК-3,6 (Р — розпушувач, В — вирівнювач, К — комбінований, 3,6 — ширина захвату, м) призначений для розпушення ґрунту на глибину до 12 см, вирівнювання поверхні поля та прикотковування (ущільнення) грунту. Агрегатують з тракторами тягового класу 3.
Агрегат РВК-3,6 (рис.16) складається з переднього 6 і заднього 8 рядів розпушувальних лап, двох рядів кільчасто-шпорових котків, двох вирівнювальних брусів 9, рами, двох опорних пневматичних коліс та причіпного пристрою.
Рис. 16. Схема комбінованого ґрунтообробного агрегату РВК-3,6:
1 і 3 — пружинні лапи; 2 — подрібнювальний коток;4 — вирівнювач;
5 — кільчасто-шпоровий коток
Робочий процес. Під час руху агрегату ряд розпушувальних лап 6 розпушує грунт на глибину до 12 см і зміщує грудки в лівий та правий бік, а передній розріджений ряд кільчасто-шпорових котків 7 подрібнює ці грудки і ущільнює грунт. Другий ряд лап розпушує грунт по сліду дисків переднього ряду котків, бруси 9 вирівнюють поверхню поля, а задній суцільний ряд котків ущільнює грунт по всій ширині захвату агрегату.
2.4.3. Культиватор дисковий начіпний f2
Культиватор фірми Vogel & Noot (рис.17), ) що має ширину захвату захвату 3,8 м, призначений для основного суцільного мінімального обробітку ґрунту під зернові колосові, круп’яні та зернобобові культури на глибину 8…16 см, а також для лущення стерні після збирання культур-попередників, обробітку чорних парів та передпосівного обробітку ґрунту на глибину 5…10 см. Агрегатується з тракторами тягового класу 3.
Культиватор (рис.17) складається з рами 1, встановлених на ній плоскорізних лап 2, дискових подрібнювачів 3, приєднаних до неї пруткового котка 4 з регулятором 5 та начіпного механізму 6.
Лапи обладнані пружинними запобіжниками 7.

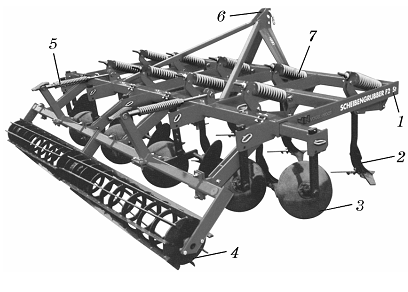

Рис. 17. Культиватор дисковий начіпний F2:
1 — рама; 2 — плоскорізна лапа; 3 — дисковий подрібнювач; 4 — прутковий коток;
5 — регулятор; 6 — начіпний механізм; 7 — пружинний запобіжник
Встановлені між останнім рядом культиваторних лап та ротаційним котком дискові загортачі додатково подрібнюють ґрунт і рослинні рештки, вирівнюють поверхню поля після проходження культиваторних лап.
