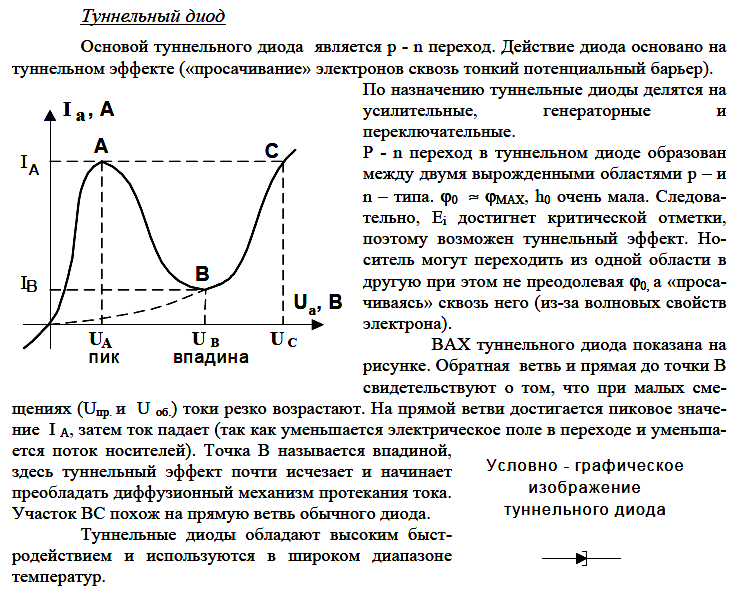

9. Полупроводниковые диоды. Туннельный диод. Основные характеристики.
Полупроводниковым диодом называется полупроводниковый прибор с одним p-n
переходом и двумя выводами, в которых используются свойства перехода.

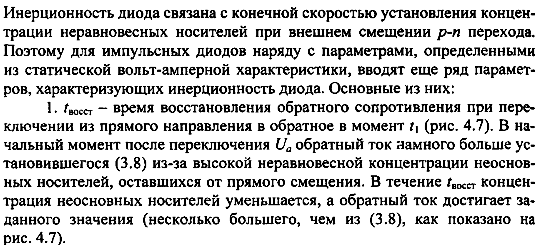

10. Полупроводниковые диоды. Импульсные и точечные диоды. Основные характеристики.
Точечные
диоды
Точечный диод имеет p-n переход в виде полу-сферы (очень маленькая площадь p-n перехода). Имеет малую емкость p-n перехода (менее 1 пФ), следовательно, применяются на любых частотах (вплоть до СВЧ). Могут пропускать токи не больше единиц или десятков мА. Дешевы в изготовлении.
11. Биполярный транзистор. Устройство, принцип действия.

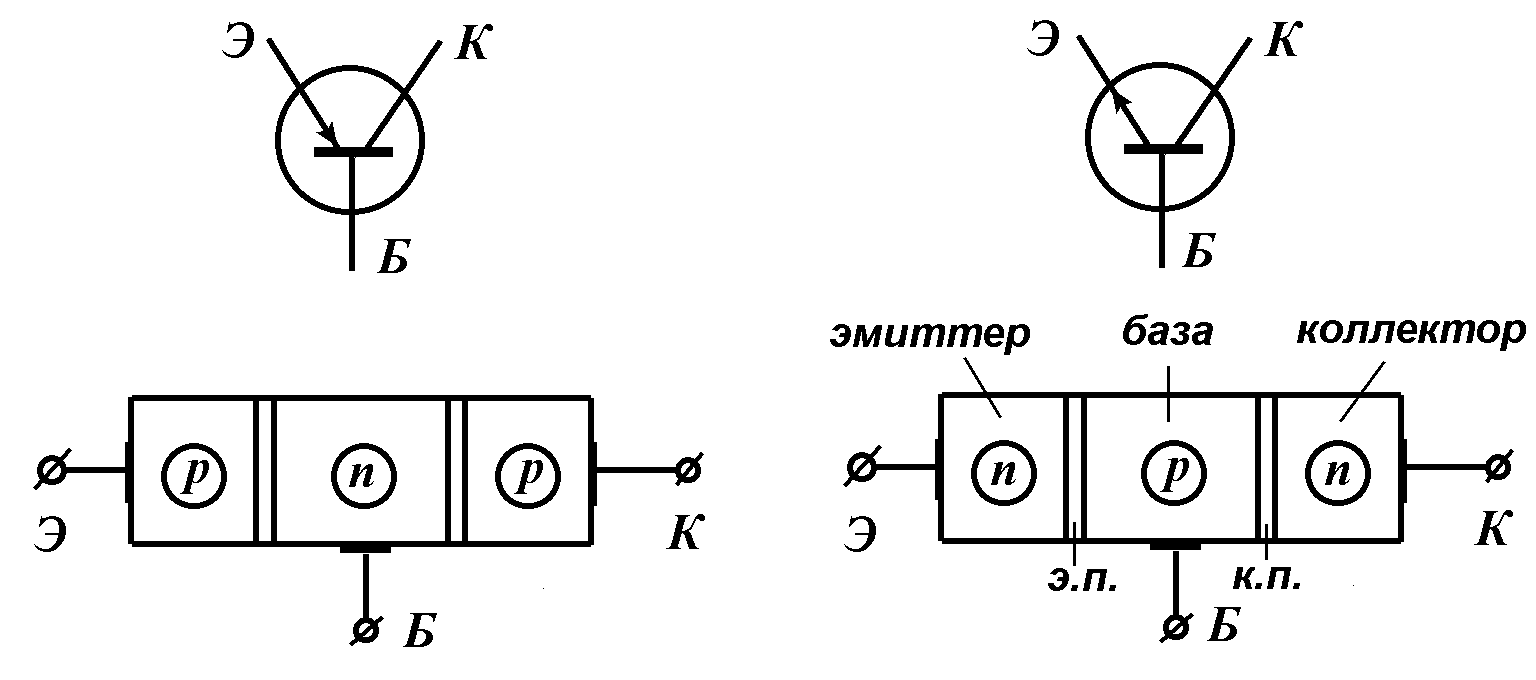

Устройство.
Биполярный транзистор - это полупроводниковый
прибор, основу которого составляют
два взаимодействующих р-п
перехода, образованные в едином кристалле
полупроводника и разделенные очень
узкой областью взаимодействия, называемой
базой. а б
Принцип
действия.
Каждый из р-п
переходов транзистора может быть смешен
в прямом либо обратном направлениях. В
зависимости от полярности смещений
двух переходов возможны четыре режима
транзистора. Однако основным является
активный (усилительный) режим, при
котором эмиттерный переход смещается
в прямом направлении, а коллекторный -
в обратном.
Инжекция. Через эмиттерный переход, смещенный в прямом направлении, имеет место только поток дырок из эмиттера в базу - инжекция дырок в базу.
Диффузия в базе. В равновесии база нейтральна по всей ширине и электрического поля в базе нет. Потенциал по всей ширине базы одинаков, и на диаграмме он принят равным нулю, поэтому транзистор называется бездрейфовым. Инжектированные дырки в базе являются неосновными носителями. Концентрация равновесных неосновных носителей Рn в базе невелика и инжектированные дырки значительно увеличивают концентрацию неосновных носителей - дырок - в базе на границе с эмиттерным переходом, т.е. имеет место процесс возмущения неосновных носителей.
Появляется градиент концентрации дырок в базе и начинается диффузия инжектированных дырок от эмиттерного перехода в глубь базы, в сторону коллекторного перехода. Повышенная концентрация дырок в базе у эмиттерного перехода поддерживается за счет непрерывной инжекции из эмиттера. В процессе диффузии большая часть инжектированных дырок достигает границы коллекторного перехода. Движение инжектированных дырок через базу имеет сложный направленно-хаотический вид, т.е. дырки, как подвижные частицы, совершают тепловые хаотические движения, на которые накладывается направленное смещение под действием сил диффузии. В целях улучшения направленного движения дырок в базе (от эмиттера к коллектору) в ней создают электрическое поле, под действием которого дырки направленно перемещаются (дрейфуют) к коллектору.
Экстракция дырок, ток коллектора. Коллекторный переход смещен в обратном направлении и его собственный обратный ток равен тепловому току IK0. Однако инжектированные дырки, оказавшиеся в базе, на границе коллекторного перехода подхватываются полем коллекторного перехода и выбрасываются в область коллектора, где они являются основными носителями. Этот процесс называют экстракцией. В результате этого коллекторный ток увеличивается сверх IK0 величина тока коллекторного перехода, смещенного в обратном направлении, определяется величиной тока близко расположенного эмиттерного перехода, т.е. ток коллектора управляется током эмиттера. В этом заключается взаимодействие переходов, и в этом - сущность транзистора. Все остальные потоки и процессы носят сопутствующий характер.
Рекомбинация. Ток базы. Часть инжектированных дырок в процессе диффузии в базе встречается с электронами и рекомбинирует. Рекомбинирующие дырки не достигают коллекторного перехода и не участвуют в управлении коллекторным током. Вместо рекомбинированных электронов в базу втекают электроны из внешней цепи по базовому выводу, образуя ток базы. Величина тока базы IБ определяется интенсивностью рекомбинации в объеме базы (направление токов во внешних выводах соответствует принятому в электротехнике направлению движения положительных зарядов).
Из
рассмотрения принципа действия
транзистора следует, что ток коллектора
составляет лишь часть тока эмиттера
(iЭ
разветвляется на два тока: IK
и IБ):
Отношение
тока коллектора к току эмиттера:
называют
коэффициентом
передачи тока.
Коэффициент
отражает эффективность взаимодействия
р-п
переходов в транзисторе и количественно
равен доле инжектированных эмиттером
дырок, достигших коллекторного
перехода. Равенства (5.1 и 5.2) являются
основными для транзистора и выполняются
при любых режимах транзистора, т.к.
они отражают основные процессы в
транзисторе. Из этих равенств вытекает
и условие для тока базы:
Рост тока коллектора с ростом напряжения обусловлен модуляцией толщины базы (эффектом Эрли). Модуляция толщины базы - уменьшение толщины базы при увеличении напряжения на коллекторном переходе, смещенного в обратном направлении. Ширина коллекторного перехода увеличивается при увеличении UКБ. Расширение коллекторного перехода идет в основном в сторону базы и уменьшает ее толщину. Уменьшение вызывает ряд дополнительных явлений, одним из которых является увеличение, в соответствии с (5.5), коэффициента рост тока коллектора (наклон характеристик) при увеличении UКБ.
Величина
α при этом считается не изменяющейся.
УсредняяrK
, можно характеризовать семейство
выходных характеристик ОБ достаточно
строгим соотношением /3/:
(5.12)
Модуляция
толщины базы в схеме ОЭ обусловливает
больший наклон выходных характеристик,
чем в схеме ОБ, по причине взаимодействия
с эмиттерным переходом: приращения
тока коллектора проходят через
эмиттерный переход, вызывают понижение
потенциального барьера, инжекцию дырок
из эмиттера в базу, диффузию и экстракцию.
Результирующее приращение будет больше
первоначального в (I
+)
раз (точно также, как IK0
увеличивается до I*Ко
=
(1+)IКо).
С учетом наклона характеристик и усредняя r*К, выходные характеристики ОЭ могут быть описаны более строгим соотношением (подобным (5.12) для ОБ):
где
–
усредненное значение сопротивления
коллекторного перехода.
Минимальное значение тока IK, равное IK0, получается при токе базы, равном -IK0, следовательно, при изменении тока базы от 0 до -IK0 транзистор в схеме ОЭ управляется обратным током базы (эмиттерный переход при этом остается смещенным в прямом направлении вследствие смещения входной характеристики), однако этот диапазон токов мал (между характеристиками с IK = IK0 и IK = I*Ко) и практическое значение его весьма незначительно. На практике последним членом в (5.14) также иногда пренебрегают (но здесь это пренебрежение дает большую ошибку, чем в ОБ, поэтому не всегда может быть принято) и используют упрощенное соотношение (5.9).
Входные характеристики ОЭ представляют собой зависимость тока базы от направления между базой и эмиттером UБЭ при постоянном выходном напряжении UКЭ:
На рис.5.6,б приведены входные характеристики того же транзистора. По виду они аналогичны входным характеристикам ОБ (см. рис.5.5,б). Входное напряжение ОЭ по величине равно входному напряжению ОБ, лишь полярность его противоположная (UБЭ = -UЭБ). Однако входной ток ОЭ (IБ) в (1+ ) меньше тока IЭ. При увеличении напряжения UКЭ входная характеристика смещается в сторону оси напряжений. Одной из причин этого смещения также является модуляция толщины базы. Ток IБ напряжение UБЭ для транзистора р-п-р отрицательны.
