Векторна графіка

Файли векторної графіки є рівнянням, яке описує положення точок і характер ліній між ними.

Побудова векторної графіки дозволяє комп'ютеру відображати лінії і фігури, а також кольори, ширину ліній, їх положення на робочому полі і розмір.

Основні переваги векторної графіки перед растровою: невеликий розмір файлу і зміна розміру зображення без спотворень.

Недоліки: складне векторне зображення може мати великий розмір файлу, і вектори не завжди підходять для створення півтонових зображень, градієнтів, фотографій.

Приклади оформлення проектних матеріалів у графічному редакторі

Застосування тривимірної графіки

Створення цифрових тривимірних моделей об’єктів з наступною обробкою фотореалістичних зображень

Використовується для отримання зображень інтер’єрів та зовнішнього вигляду будівель, забудови, ланшафтних утворень

Основні програмні пакети 3D MAX, Maya

CAD-системи

Призначені для виконання ряду проектноконструкторських робіт :

Двовимірних креслень і їх оформлення

Тривимірного моделювання

Створення кошторисів і інших допоміжних матеріалів

Як правило, містять бібліотеки архітектурних, конструктивних елементів і спрощені бази даних для виконання розрахунків

Програми автоматизованого проектування



AutoCAD

AutoCAD

ArchiCAD

ALLPLAN





Architecture





Створення двовимірних креслень

+

+

+

+

Створення тривимірних моделей

+

+

+

+

Створення фотореалістичних

+

+

+

+

зображень тривимірних моделей









Програмний пакет орієнтований

-

+

+

+

безпосередньо на архітектурне









проектування









Наявність бібліотек тривимірних

-

+

+

+

архітектурних елементів









Можливість розрахунків і

-/+

+

+

+

створення додаткової проектної









документації









Приклади зображень, створених засобами тривимірної графіки

ArchiCAD

Двовимірне креслення

Тривимірне моделювання

Застосування тривимірних архітектурних елементів

Обчислення об’ємів

ALL PLAN

Двовимірне креслення

Тривимірне моделювання

Застосування тривимірних архітектурних елементів

Обчислення об’ємів

Створення документації

Конструктивні креслення і розрахунки

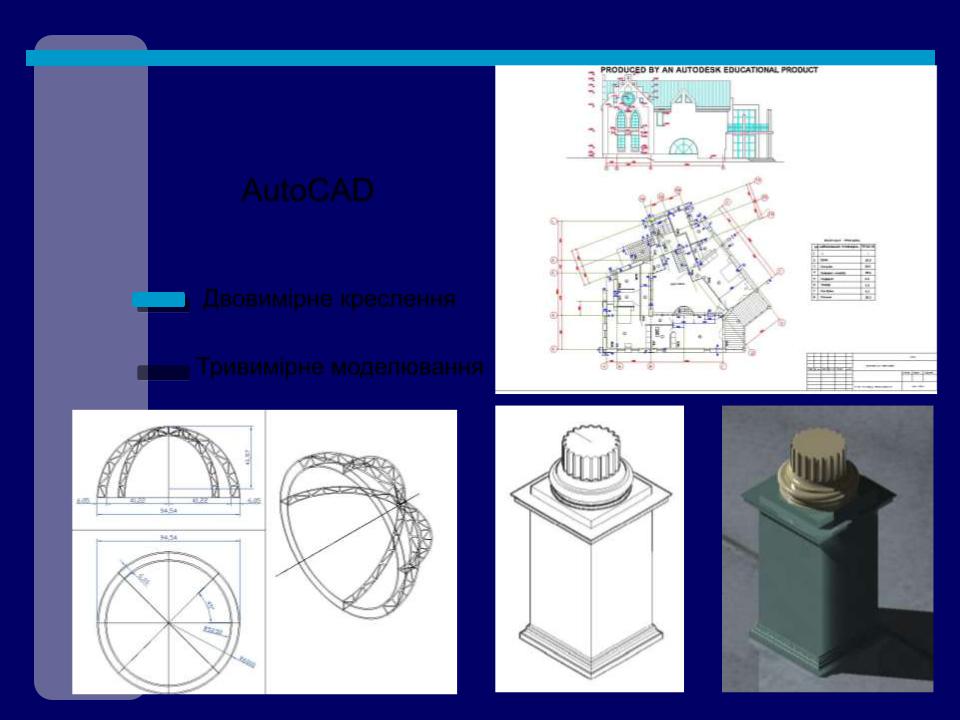

AutoCAD

Двовимірне креслення

Тривимірне моделювання

Апаратне забезпечення

пристрої вводу інформації;

пристрої обробки інформації;

пристрої зберігання інформації;

пристрої виводу інформації;
