МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ

Кафедра графіки та нарисної геометрії

Інженерна графіка Технічне креслення

Збірник завдань до самостійної роботи студентів факультету ТОСУ

при виконанні розрахунково-графічних робіт

Київ КНУТД2012

2

Інженерна графіка (технічне креслення): Збірник завдань до самостійної роботи студентів факультету ТОСУ при виконанні розрахунково-графічних робіт /Упор.: Ю.А. Ковальов, М.В. Кущ, В.І. Князєв. – К.: КНУТД, 2012. - 20 с.

Упорядники: Ю.А. Ковальов, канд. техн. наук, доцент М.В. Кущ, канд. техн. наук, професор В.І. Князєв, канд. техн. наук, доцент

Відповідальний за випуск: завідувач кафедри графіки та нарисної геометрії канд. техн. наук, доцент В.І. Князєв

Затверджено на засіданні кафедри графіки та нарисної геометрії. Протокол № 5 від 08.12.2011 р.

Завдання призначені до самостійної роботи студентів факультету ТОСУ денної форми навчання при виконанні розрахунково-графічних робіт з технічного креслення.

3

Завдання 1. Основні правила оформлення креслеників

Умова. Накреслити:

а) з верху, в лівій частині аркуша –приклади основних ліній по ГОСТ 2.30368 з зазначенням їх назви та розмірів елементів, які утворюють лінію;

б) з низу, в лівій частині аркуша – зображення деталі, виготовленої з листового матеріалу. Проставити необхідні розміри;

в) з правої сторони аркуша – деякі типи ліній: суцільні товсті основні,

Примітка. При виконанні всіх графічних робіт треба користуватися настановами „Інженерна графіка Технічне креслення. : Методичні вказівкилітер, та завдання до самостійної роботи студентів факультету ТОСУ при виконанні

розрахунково-графічних робіт”.

Таблиця 1. Варіанти до завданнявиконання 1 6.Приклад

Рис.

4

Завдання 2. Побудова профілю кулачка

Умова. Побудувати профіль кулачка та дотичні до двох лекальних кривих, які не використані в завданні.

Графічну роботу виконують на форматі АЗ (297x420). Варіанти завдань наведені в табл. 2.

Таблиця 2. Варіанти до завдання 2

Рис.23. Приклад виконання завдання 211 11

5

Продовження табл. 2

Завдання 3. Побудова трьох видів за наочним зображенням предмета

Умова. За наочним зображенням побудувати три види предмета: спереду, зверху та зліва. Половину видів спереду та зліва поєднати з фронтальним та профільним розрізами. Проставити необхідні розміри.

Побудувати прямокутну ізометрію з вирізом 1/4 частини зображення, яка найближча до спостерігача.

Графічну роботу виконують на форматі АЗ (297x420). Варіанти завдання в табл. 3.

6

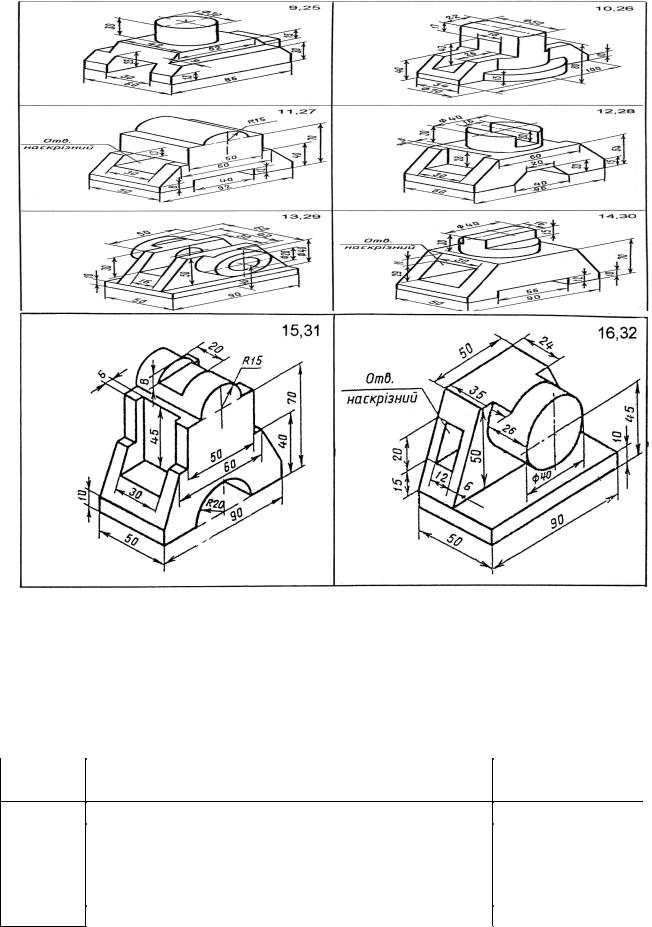

Таблиця 3. Варіанти до завдання 3

7

Продовження табл. 3

Завдання 4. Побудова трьох видів предмета за його описом

Умова.

Побудувати за описом зображення предмета з двома отворами – призматичним і циліндричним. На проекціях сумістити вид з розрізом.

Побудувати

прямокутну диметрію з вирізом 1/4 частини зображення, яка найближча до спостерігача.

Графічну роботу виконують на форматі АЗ (297x420).

Опис зображення в табл. 4. Варіанти призматичного наскрізного отвору в табл. 5.

9

П’ятикутник основи вписаний в коло діаметром діаметром 30 мм. 90 мм. Одна з вершин п’ятикутника розміщена на вертикальній вісі симетрії основи і є найближчою до спостерігача

Чотиригранна правильна призма висотою100 мм. Наскрізний отвір 3, 17, 25 Сторона квадрата основи – 70 мм. Вершини діаметром 25 мм

квадрата розміщені на горизонтальній і вертикальній осях симетрії основи

П’ятикутна правильна призма висотою 100 мм. Наскрізний отвір П’ятикутник основи вписаний в коло діаметром діаметром 25 мм

9, 11, 26 90 мм. Одна з вершин п’ятикутника розміщена на вертикальній вісі симетрії основи і є найближчою до спостерігача

10
