83. Схема і принцип роботи барабанного вакуум-фільтра безперервної дії.

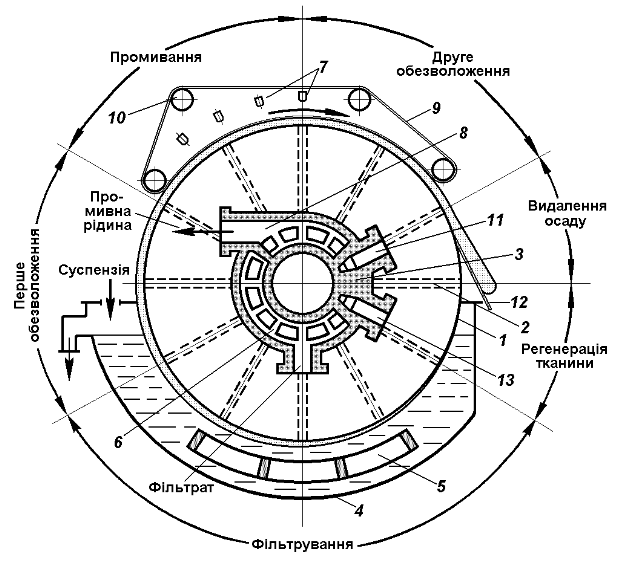

Схема роботи барабанного вакуум-фільтра з зовнішньою поверхнею фільтрування.
1 – барабан, 2 – з’єднувальна трубка, 3 – розподільний пристрій, 4 – резервуар для суспензії, 5 – мішалка, що коливається, 6, 8 – порожнини розподільного пристрою,
7 – пристрій для розбризкування, 9 – нескінченна стрічка, 10 – направляючий ролик,
11, 13 – порожнини розподільного пристрою, які сполучаються з джерелом стиснутого повітря, 12 – ніж для зняття осаду.
Фільтр має горизонтальний циліндричний перфорований бара-бан 1, покритий зовні фільтрувальною тканиною. Барабан обертається навколо своєї осі і на 0,3–0,4 своїй поверхні занурений у суспензію, що знаходиться в резервуарі 4. Поверхня фільтрування барабана розділена на прямокутні комір-ки, ізольовані одна від одної. Комірки при русі по колу приєднуються в певній послідовності до джерел вакууму і стислого повітря.
Кожна комірка з’єднується трубкою 2 з різними порожнинами нерухомої частини розподільного пристрою 3. При цьому комірка проходить послідовно зони фільтрування, першого зневоднення, промивання, другого зневоднення, видалення осаду і регенерації тканини.
У зоні фільтрування комірка стикається з суспензією, що знаходиться в ре-зервуарі 4 з мішалкою 5, яка коливається, і з’єднується трубкою з порожниною 6, яка сполучається з джерелом вакууму. При цьому фільтрат через трубку і по-рожнину йде в збірник, а на поверхні комірки утворюється осад.
У зоні першого зневоднення осад контактує з атмосферним повітрям, а ко-мірка з’єднується з тією ж порожниною 6. Під дією вакууму повітря витісняє з пор осаду рідку фазу суспензії, яка приєднується до фільтрату.
У зоні промивання на частково зневоднений осад з пристроїв для розбриз-кування 7 подається промивна рідина, а комірка з’єднується трубкою з порож-ниною 8, яка також сполучається з джерелом вакууму. Промивна рідина через трубку і порожнину йде в іншій збірник.
У зоні другого зневоднення промитий осад також контактує з атмосфер-ним повітрям, а комірка залишається сполученою з тією ж порожниною 8, тому промивна рідина витісняється з пор осаду і йде в збірник. Для запобігання утворення в осаді тріщин під час промивання і подальшого зневоднення на ньо-го накладається частина нескінченної стрічки 9, яка внаслідок тертя об осад пе-реміщається по направляючих роликах 10. У зоні видалення осаду комірка з’єднується трубкою з порожниною 11, яка сполучається з джерелом стислого повітря. Під дією останнього осад розпушується і відділяється від тканини, піс-ля чого, рухаючись по поверхні ножа 12, поступає на подальшу обробку. У зоні регенерації тканина продувається стислим повітрям у напрямі, протилежному напряму руху фільтрату крізь тканину; при цьому повітря поступає в комірку по трубці з порожнини 13.
84. Схема і принцип роботи фільтрпреса.

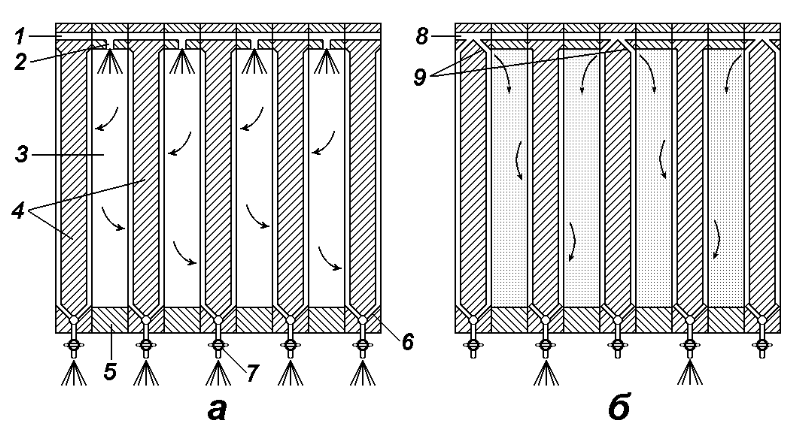

Схема роботи плитково-рамного фільтрпреса.
а) стадія фільтуван-ня; б) стадія промиван-ня.
На ста-дії фільтрування суспензія по середньому каналу 1 і каналам 2 поступає в прос-тір 3, обмежений двома фільтрувальними перегородками (які прилягають до ри-флених поверхонь плит 4) і внутрішньою поверхнею рами 5. Рідка фаза суспензії одночасно проходить крізь обидві фільтрувальні перегородки, після чого по жо-лобам і каналам 6 поступає до кранів 7, які у цій стадії роботи фільтр-преса відк-риті у всіх плит 4. Коли простір 3 буде заповнений осадом, подачу суспензії при-пиняють.
У стадії промивання по двох бічних каналах 8 і каналах 9, які є тільки у половини плит 4, подають промивну рідину. Під час промивання половина кра-нів 7 закрита, щоб промивна рідина послідовно проходила одну фільтрувальну перегородку, шар осаду, другу фільтрувальну перегородку, після чого по кана-лах 6 і відкритих кранах 7 відводилася з фільтр-преса. Після закінчення проми-вання осад у фільтр-пресі продувають стислим повітрям або парою. Потім від-совують рухому плиту, роз’єднують плити і рами і осад видаляють в бункер.
